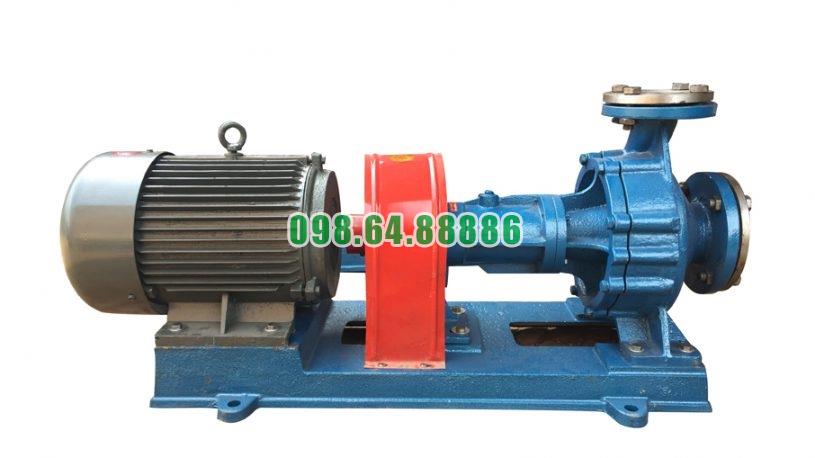

Bơm dầu truyền nhiệt chịu nhiệt cao RY50-32-200A tốc độ 2900 vòng/phút, cột áp 32 m, công suất 4 kW, lưu lượng 16 m3/h

Khả năng chịu nhiệt độ cao lên đến 350°C của Bơm dầu truyền nhiệt RY50-32-200A

Bơm dầu truyền nhiệt RY50-32-200A có khả năng làm việc với môi chất nhiệt độ cao lên đến 350°C, phù hợp với các hệ thống tuần hoàn dầu tải nhiệt trong công nghiệp. Đây là đặc tính quan trọng của dòng RY, bởi bơm phải tiếp xúc và vận chuyển dầu nóng liên tục trong suốt quá trình gia nhiệt.

Mức 350°C là giới hạn nhiệt độ môi chất tối đa theo tài liệu kỹ thuật của dòng RY, vì vậy khi sử dụng RY50-32-200A cần bảo đảm nhiệt độ dầu không vượt quá giới hạn này.

Thiết kế chuyên cho môi chất nhiệt độ cao

RY50-32-200A không phải loại bơm nước thông thường được sử dụng thay thế cho hệ thống dầu nóng. Dòng RY được thiết kế chuyên cho nhiệm vụ vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Trong quá trình vận hành, dầu nóng tiếp xúc trực tiếp với thân bơm, nắp bơm, bánh công tác và các khu vực liên quan đến trục. Vì vậy, khả năng làm việc đến 350°C phải được xem xét trên tổng thể kết cấu bơm chứ không chỉ ở riêng thân bơm.

Cơ chế tản nhiệt hỗ trợ làm việc ở nhiệt độ cao

Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Khi dầu nóng đi qua bơm, nhiệt lượng có xu hướng truyền từ khu vực thân bơm về phía trục và cụm ổ bi. Thiết kế tản nhiệt giúp hạn chế ảnh hưởng của nhiệt độ cao đến những bộ phận cơ khí phía sau.

Nhờ đó, RY50-32-200A có cấu tạo phù hợp hơn cho môi trường dầu tải nhiệt có nhiệt độ cao, đồng thời giảm sự phụ thuộc vào một hệ thống nước làm mát riêng.

Phớt và bộ chèn phù hợp với điều kiện dầu nóng

Khả năng làm việc ở nhiệt độ cao của RY50-32-200A còn liên quan trực tiếp đến hệ thống làm kín.

Bơm sử dụng bộ chèn packing kết hợp với phớt dầu cao su chịu nhiệt. Cụm này được bố trí tại khu vực trục bơm, có nhiệm vụ hạn chế dầu nóng rò ra ngoài trong khi trục vẫn quay liên tục.

Đối với môi chất có nhiệt độ cao, khu vực làm kín là một trong những vị trí cần được kiểm soát chặt chẽ. Việc sử dụng phớt chịu nhiệt giúp hệ thống phù hợp hơn với đặc tính vận hành của bơm dầu truyền nhiệt.

Khả năng chịu 350°C phải đi cùng quá trình gia nhiệt từ từ

Điểm cần đặc biệt lưu ý là khả năng làm việc với môi chất đến 350°C không có nghĩa có thể đưa dầu 350°C ngay lập tức vào một bơm đang nguội.

RY50-32-200A cần được gia nhiệt sơ bộ trước khi làm việc với dầu nóng. Dầu nóng được cho tuần hoàn qua thân bơm từng bước để nhiệt độ các chi tiết tăng dần.

Tốc độ tăng nhiệt được yêu cầu không vượt quá 50°C mỗi giờ.

Quá trình này giúp thân bơm, trục và các bộ phận cơ khí giãn nở từ từ, hạn chế ứng suất nhiệt do thay đổi nhiệt độ quá nhanh.

Chênh lệch nhiệt độ cần được giữ dưới 40°C

Trong quá trình gia nhiệt sơ bộ, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.

Đây là yêu cầu rất quan trọng khi khai thác khả năng chịu nhiệt độ cao của RY50-32-200A.

Nếu thân bơm đang nguội nhưng dầu quá nóng được đưa vào đột ngột, các bộ phận có thể giãn nở không đồng đều. Điều này có thể ảnh hưởng đến trạng thái cơ khí, độ đồng tâm và khả năng làm việc của cụm rôto.

Do đó, nguyên tắc quan trọng là:

Nhiệt độ cao nhưng phải tăng từ từ và có kiểm soát.

Giai đoạn 100–130°C cần duy trì để khử ẩm

Trong lần vận hành đầu tiên, khi nhiệt độ dầu đạt khoảng 100–130°C, RY50-32-200A cần tiếp tục chạy tại vùng nhiệt độ này để hỗ trợ quá trình tách nước và khử ẩm trong hệ thống.

Trong giai đoạn này có thể xuất hiện rung nhẹ. Sau khi nước và độ ẩm được loại bỏ, hiện tượng rung sẽ giảm và hệ thống mới tiếp tục được nâng lên nhiệt độ làm việc cao hơn.

Đây là bước quan trọng trước khi đưa hệ thống dầu tải nhiệt lên vùng nhiệt độ cao.

Kiểm soát giãn nở nhiệt của bơm

Khi RY50-32-200A chuyển từ trạng thái nguội sang trạng thái nóng, các chi tiết kim loại sẽ xảy ra hiện tượng giãn nở.

Trong quá trình gia nhiệt sơ bộ, bu lông cố định bơm được yêu cầu nới khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Sau khi bơm đã được gia nhiệt đầy đủ, bu lông phải được siết lại.

Yêu cầu này cho thấy khả năng vận hành ở nhiệt độ cao của RY50-32-200A không chỉ phụ thuộc vào khả năng chịu nhiệt của thiết bị mà còn phụ thuộc vào việc kiểm soát biến dạng nhiệt trong quá trình khởi động.

Không dừng bơm khi dầu còn ở nhiệt độ quá cao

Khả năng chịu nhiệt độ cao của RY50-32-200A cũng gắn với quy trình hạ nhiệt đúng cách.

Bơm chỉ được dừng khi nhiệt độ môi chất giảm xuống dưới 100°C.

Điều này có nghĩa sau khi nguồn gia nhiệt ngừng cung cấp nhiệt, RY50-32-200A vẫn cần tiếp tục tuần hoàn dầu để hỗ trợ quá trình giảm nhiệt của hệ thống.

Không nên dừng bơm đột ngột khi dầu vẫn ở nhiệt độ cao, bởi dòng tuần hoàn lúc này vẫn có vai trò quan trọng trong việc phân bố và giải phóng lượng nhiệt còn lại.

Theo dõi ổ bi khi bơm hoạt động ở nhiệt độ cao

Mặc dù dầu truyền nhiệt có thể đạt nhiệt độ rất cao, cụm ổ bi cần được bảo vệ khỏi tình trạng quá nhiệt.

Trong quá trình vận hành RY50-32-200A cần thường xuyên theo dõi:

• Nhiệt độ ổ bi.
• Nhiệt độ thân bơm.
• Độ rung.
• Tiếng ồn.
• Tình trạng bôi trơn.

Nếu nhiệt độ ổ bi tăng bất thường, cần kiểm tra ngay tình trạng bôi trơn và độ đồng tâm của cụm bơm – động cơ.

Khả năng chịu dầu nóng đến 350°C không đồng nghĩa ổ bi được phép hoạt động ở mức nhiệt độ tương tự.

350°C là giới hạn môi chất, không phải nhiệt độ vận hành bắt buộc

Một điểm cần hiểu chính xác khi nói về khả năng chịu nhiệt độ cao lên đến 350°C của Bơm dầu truyền nhiệt RY50-32-200A là đây là giới hạn tối đa của nhiệt độ môi chất theo tài liệu dòng RY.

Bơm hoàn toàn có thể làm việc ở các mức nhiệt thấp hơn tùy theo yêu cầu của hệ thống.

Ví dụ, nếu dây chuyền chỉ cần dầu ở mức nhiệt độ trung bình thì không có lý do phải đưa dầu lên gần 350°C. Nhiệt độ vận hành thực tế phải căn cứ vào quy trình công nghệ và đặc tính của loại dầu tải nhiệt sử dụng.

Điều kiện để khai thác tốt khả năng chịu nhiệt 350°C

Để RY50-32-200A làm việc ổn định trong môi trường nhiệt độ cao, cần tập trung vào một số nguyên tắc chính:

• Không để nhiệt độ môi chất vượt quá 350°C.
• Gia nhiệt với tốc độ không quá 50°C/giờ.
• Chênh lệch nhiệt độ dầu cửa hút và thân bơm không quá 40°C.
• Thực hiện giai đoạn khử ẩm ở khoảng 100–130°C khi vận hành ban đầu.
• Theo dõi nhiệt độ ổ bi và thân bơm.
• Không dừng bơm khi dầu còn trên 100°C.
• Tránh thay đổi nhiệt độ quá nhanh.

Các yêu cầu này trực tiếp hỗ trợ khả năng vận hành của bơm trong môi trường dầu truyền nhiệt nhiệt độ cao.

Khả năng chịu nhiệt độ cao lên đến 350°C của Bơm dầu truyền nhiệt RY50-32-200A là một đặc tính quan trọng giúp thiết bị phù hợp với các hệ thống tuần hoàn dầu tải nhiệt công nghiệp. Bơm được thiết kế cho môi chất nhiệt độ cao và có cơ chế tản nhiệt tự nhiên, hệ thống phớt – chèn chịu nhiệt cùng kết cấu phù hợp với nhiệm vụ vận chuyển dầu nóng.

Tuy nhiên, 350°C là nhiệt độ môi chất tối đa chứ không phải nhiệt độ vận hành bắt buộc. Để khai thác an toàn khả năng chịu nhiệt của RY50-32-200A, cần gia nhiệt từ từ, duy trì tốc độ tăng nhiệt không quá 50°C/giờ, giữ chênh lệch nhiệt độ dầu và thân bơm dưới 40°C, đồng thời tiếp tục tuần hoàn cho đến khi dầu giảm xuống dưới 100°C mới dừng bơm.

Chính việc kết hợp khả năng làm việc với dầu đến 350°C và quy trình kiểm soát nhiệt chặt chẽ giúp RY50-32-200A đáp ứng tốt các hệ thống công nghiệp có yêu cầu tuần hoàn môi chất ở nhiệt độ cao

Quy trình giảm nhiệt độ môi chất trước khi dừng Bơm dầu truyền nhiệt RY50-32-200A

Đối với Bơm dầu truyền nhiệt RY50-32-200A, việc giảm nhiệt độ dầu tải nhiệt trước khi dừng bơm là yêu cầu quan trọng trong quy trình vận hành. Theo hướng dẫn của dòng RY, chỉ được dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Điều này giúp hạn chế tác động của nhiệt độ cao lên trục, ổ bi, bộ làm kín và các chi tiết bên trong bơm khi dòng tuần hoàn ngừng lại.

Với RY50-32-200A làm việc trong hệ thống dầu nóng, không nên dừng động cơ ngay khi dầu vẫn đang ở nhiệt độ vận hành cao.

Duy trì tuần hoàn trong giai đoạn hạ nhiệt

Khi hệ thống chuẩn bị ngừng sản xuất, cần chuyển từ trạng thái vận hành bình thường sang giai đoạn hạ nhiệt.

Trong giai đoạn này, nguyên tắc quan trọng là không dừng RY50-32-200A quá sớm. Bơm cần tiếp tục duy trì sự tuần hoàn của dầu trong khi nhiệt độ môi chất giảm dần.

Dòng dầu lưu thông giúp nhiệt còn tích tụ trong hệ thống được phân bố thay vì tập trung cục bộ tại thân bơm hoặc các đoạn đường ống.

Có thể hiểu trình tự cơ bản là:

Kết thúc nhu cầu gia nhiệt → duy trì tuần hoàn dầu → theo dõi nhiệt độ giảm → nhiệt độ dưới 100°C → tiến hành dừng bơm.

Tài liệu của dòng RY không quy định cụ thể cách giảm công suất của từng loại lò gia nhiệt, vì vậy thao tác hạ nguồn nhiệt phải thực hiện theo thiết kế của hệ thống gia nhiệt thực tế.

Theo dõi nhiệt độ môi chất liên tục

Trong quy trình giảm nhiệt độ môi chất trước khi dừng Bơm dầu truyền nhiệt RY50-32-200A, nhiệt độ là thông số quyết định thời điểm được phép dừng.

Không nên chỉ dựa vào thời gian chờ để quyết định bơm đã đủ điều kiện dừng. Người vận hành cần theo dõi giá trị nhiệt độ thực tế của dầu.

Mốc quan trọng là:

Nhiệt độ môi chất phải dưới 100°C trước khi dừng RY50-32-200A.

Ví dụ, nếu dầu vẫn còn ở 150°C, 130°C hay 110°C thì theo hướng dẫn của dòng RY vẫn chưa đạt điều kiện dừng bơm.

Không dừng bơm ngay khi dầu còn nóng

Tránh làm mất tuần hoàn khi nhiệt độ còn cao

Khi bơm đang chạy, dầu liên tục di chuyển qua thân bơm và hệ thống đường ống. Nếu dừng RY50-32-200A khi dầu vẫn ở nhiệt độ cao, dòng tuần hoàn lập tức mất đi trong khi nhiều bộ phận vẫn còn tích nhiệt.

Vì vậy, yêu cầu giảm nhiệt độ xuống dưới 100°C trước khi dừng có ý nghĩa trực tiếp đối với việc kiểm soát trạng thái nhiệt của cụm bơm.

Hạn chế ảnh hưởng của nhiệt dư

RY50-32-200A thuộc dòng bơm có thể làm việc với dầu tải nhiệt ở nhiệt độ cao. Sau khi nguồn nhiệt được giảm, dầu, thân bơm và đường ống không nguội ngay lập tức mà vẫn giữ một lượng nhiệt đáng kể.

Tiếp tục tuần hoàn trong giai đoạn hạ nhiệt giúp hệ thống chuyển từ trạng thái nhiệt độ cao về trạng thái an toàn hơn trước khi bánh công tác ngừng quay.

Chờ nhiệt độ giảm xuống dưới 100°C

Đây là bước trọng tâm của toàn bộ quy trình.

RY50-32-200A vẫn được duy trì hoạt động trong giai đoạn làm nguội cho đến khi nhiệt độ môi chất xuống dưới giới hạn cho phép.

Không nên áp dụng cách:

Tắt nguồn gia nhiệt → dừng bơm ngay.

Thay vào đó, trình tự phù hợp là:

Giảm/ngừng nguồn gia nhiệt theo quy trình của hệ thống → tiếp tục tuần hoàn → theo dõi nhiệt độ → chờ dầu xuống dưới 100°C → chuẩn bị dừng bơm.

Mốc dưới 100°C cần được xem là điều kiện bắt buộc trước bước dừng động cơ.

Đóng từ từ van xả sau khi đạt nhiệt độ cho phép

Sau khi nhiệt độ môi chất đã giảm xuống dưới 100°C, bước tiếp theo trong trình tự dừng RY50-32-200A là đóng từ từ van xả.

Việc đóng van cần thực hiện từ từ, không thao tác đột ngột.

Mục đích được hướng dẫn là hạn chế hiện tượng dòng dầu chảy ngược có thể làm bơm quay ngược sau khi dừng.

Trình tự lúc này là:

Nhiệt độ < 100°C → đóng từ từ van xả → chuẩn bị dừng động cơ.

Dừng động cơ RY50-32-200A

Sau khi van xả được đóng theo đúng trình tự, tiến hành dừng động cơ.

Đối với RY50-32-200A, động cơ công suất 4 kW truyền chuyển động cho bánh công tác ở tốc độ khoảng 2.900 vòng/phút trong điều kiện vận hành danh định.

Khi ngắt động cơ, không được cố gắng hãm rôto đột ngột. Cần để cụm rôto giảm tốc tự nhiên cho tới khi dừng hoàn toàn.

Điều này giúp quá trình chuyển từ trạng thái quay tốc độ cao sang trạng thái đứng yên diễn ra êm hơn.

Trình tự giảm nhiệt và dừng RY50-32-200A

Quy trình có thể tóm tắt thành các bước chính:

1. Chuẩn bị kết thúc quá trình sử dụng nhiệt.
2. Thực hiện giảm hoặc ngừng nguồn gia nhiệt theo quy trình riêng của hệ thống.
3. Tiếp tục để RY50-32-200A tuần hoàn dầu trong giai đoạn hạ nhiệt.
4. Theo dõi liên tục nhiệt độ môi chất.
5. Không dừng bơm khi nhiệt độ dầu vẫn từ 100°C trở lên.
6. Chờ đến khi nhiệt độ môi chất dưới 100°C.
7. Đóng từ từ van xả.
8. Dừng động cơ.
9. Để rôto giảm tốc và dừng tự nhiên.

Trong đó, nội dung cốt lõi cần ghi nhớ là:

Không dừng RY50-32-200A trước khi nhiệt độ môi chất xuống dưới 100°C.

Trường hợp ngừng bơm trong thời gian dài

Nếu RY50-32-200A không chỉ dừng tạm thời mà dự kiến ngừng sử dụng trong thời gian dài, sau khi hoàn tất quá trình làm nguội và dừng bơm còn cần xử lý lượng môi chất bên trong.

Theo hướng dẫn của dòng RY, khi ngừng dài ngày cần xả hết môi chất còn trong bơm.

Ngoài ra, rôto cần được định kỳ quay khoảng 180° để hạn chế hiện tượng bó kẹt trong thời gian thiết bị không hoạt động.

Đây là bước bổ sung sau quy trình hạ nhiệt và dừng bơm, không thay thế yêu cầu phải đưa nhiệt độ dầu xuống dưới 100°C trước khi dừng.

Vì sao mốc dưới 100°C đặc biệt quan trọng?

RY50-32-200A có khả năng làm việc với dầu tải nhiệt ở nhiệt độ cao, nhưng điều kiện khi bơm đang tuần hoàn khác với trạng thái bơm đã dừng.

Trong lúc vận hành, dòng dầu liên tục chuyển động qua bơm. Khi động cơ dừng, quá trình tuần hoàn do bơm tạo ra cũng chấm dứt.

Vì vậy, giảm nhiệt độ trước khi dừng giúp đưa hệ thống về trạng thái nhiệt thấp hơn trước khi dòng dầu ngừng lưu thông.

Mốc dưới 100°C không phải giá trị ước lượng mà là điều kiện dừng được nêu trong hướng dẫn vận hành của dòng RY.

Những thao tác cần tránh khi giảm nhiệt trước khi dừng

Trong quá trình chuẩn bị dừng RY50-32-200A, cần đặc biệt tránh việc dừng động cơ khi dầu vẫn còn ở nhiệt độ cao.

Không nên:

• Dừng bơm ngay sau khi kết thúc sản xuất khi dầu còn nóng.
• Bỏ qua việc kiểm tra nhiệt độ thực tế.
• Đóng van xả đột ngột.
• Hãm rôto cưỡng bức sau khi ngắt động cơ.
• Cho rằng chỉ cần ngừng nguồn nhiệt là có thể dừng bơm ngay.

Trọng tâm của quy trình vẫn là duy trì tuần hoàn trong quá trình hạ nhiệt và chỉ dừng khi môi chất đã xuống dưới 100°C.

Quy trình giảm nhiệt độ môi chất trước khi dừng Bơm dầu truyền nhiệt RY50-32-200A cần được thực hiện theo nguyên tắc hạ nhiệt có kiểm soát, không dừng bơm đột ngột khi dầu vẫn còn nóng.

Sau khi nhu cầu gia nhiệt kết thúc, RY50-32-200A cần tiếp tục duy trì tuần hoàn trong giai đoạn nhiệt độ dầu giảm. Người vận hành phải theo dõi nhiệt độ và chỉ tiến hành dừng bơm khi môi chất đã xuống dưới 100°C. Sau đó đóng từ từ van xả, dừng động cơ và để rôto giảm tốc tự nhiên.

Đây là trình tự quan trọng giúp RY50-32-200A chuyển từ trạng thái vận hành dầu nóng sang trạng thái dừng một cách có kiểm soát, đồng thời hạn chế những ảnh hưởng bất lợi của nhiệt dư đối với cụm bơm

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

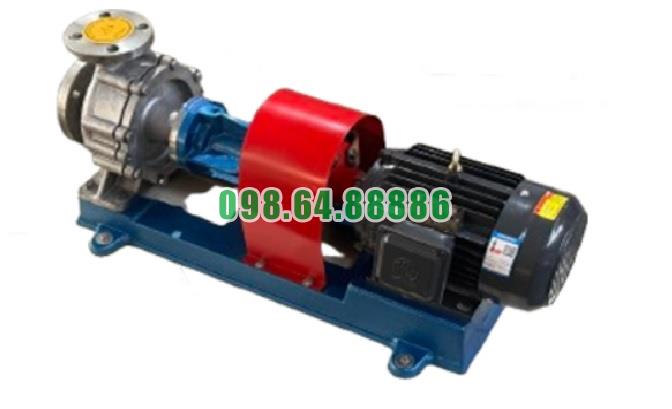

Hình ảnh thực tế bơm dầu truyền nhiệt RY
