Bơm dầu truyền nhiệt RY32-32-160 có kết cấu bơm ly tâm đỡ một phía, trong đó cửa hút được bố trí theo hướng trục và cửa xả bố trí theo hướng tâm, phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền chuyển động thông qua khớp nối mềm.
Cấu tạo của RY32-32-160 được chia thành các cụm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động. Các bộ phận này liên kết với nhau để tiếp nhận dầu tại cửa hút, truyền năng lượng cho dòng dầu, tạo áp lực tại cửa xả và duy trì chuyển động ổn định của trục bơm.
Thân bơm là bộ phận bao bên ngoài bánh công tác và tạo không gian dẫn dòng dầu nóng. Dầu truyền nhiệt đi vào thân bơm qua cửa hút hướng trục, sau đó được bánh công tác đẩy ra phía ngoài và dẫn đến cửa xả.
Thân bơm có nhiệm vụ chịu áp lực của môi chất, thu gom dòng dầu rời khỏi bánh công tác và dẫn dầu đến đường ống xả. Theo tài liệu, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Hình dạng và độ kín của thân bơm ảnh hưởng trực tiếp đến khả năng duy trì lưu lượng 6 m³/h và cột áp 28 m của RY32-32-160. Nếu thân bơm bị nứt, biến dạng hoặc các bề mặt lắp ghép không kín, dầu có thể rò rỉ và áp suất tại cửa xả bị suy giảm.
Đai ốc bánh công tác được lắp tại đầu trục để cố định bánh công tác vào đúng vị trí. Bộ phận này ngăn bánh công tác dịch chuyển hoặc bị lỏng trong quá trình trục quay ở tốc độ 2.900 vòng/phút.
Đai ốc phải được siết đúng kỹ thuật để bảo đảm bánh công tác quay đồng tâm với trục. Nếu đai ốc bị lỏng, bánh công tác có thể dao động, tạo tiếng ồn, tăng rung và làm hư hỏng các bề mặt lắp ghép.
Khi tháo bơm, đai ốc bánh công tác được tháo trước khi lấy bánh công tác ra khỏi trục. Khi lắp lại, cần kiểm tra ren, bề mặt tiếp xúc và khả năng hãm của đai ốc.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cơ học từ trục sang dòng dầu. Khi động cơ hoạt động, trục bơm làm bánh công tác quay, khiến dầu đi từ vùng tâm ra phía ngoài dưới tác dụng của lực ly tâm.
Trên RY32-32-160, bánh công tác làm việc tại tốc độ 2.900 vòng/phút để tạo lưu lượng 6 m³/h và cột áp 28 m. Vì vậy, tình trạng của bánh công tác ảnh hưởng trực tiếp đến khả năng vận chuyển dầu của bơm.
Nếu cánh bánh công tác bị bám cặn, tắc nghẽn, mòn hoặc biến dạng, tiết diện dòng chảy sẽ thay đổi. Bơm khi đó có thể không đạt đủ lưu lượng, cột áp giảm hoặc xuất hiện rung động bất thường.
Nắp bơm liên kết với thân bơm, tạo thành khoang kín bao quanh bánh công tác. Bộ phận này đồng thời là vị trí bố trí buồng làm kín, nơi lắp bộ chèn làm kín quanh trục.
Nắp bơm phải duy trì độ chính xác tại các bề mặt lắp ghép để bảo đảm cụm rôto nằm đúng tâm. Khi tháo bơm, nắp bơm được rút ra cùng thân ổ trục và cụm rôto, sau đó có thể tách khỏi thân ổ trục để kiểm tra riêng.
Nếu nắp bơm bị lệch, biến dạng hoặc lắp không đúng vị trí, khe hở giữa bánh công tác và các bộ phận cố định có thể thay đổi, làm tăng nguy cơ cọ xát trong quá trình vận hành.
Trục bơm tiếp nhận mô-men từ động cơ thông qua khớp nối mềm và truyền chuyển động đến bánh công tác. Trục là bộ phận trung tâm của cụm rôto, đồng thời đi xuyên qua khu vực làm kín và thân ổ trục.
Khi RY32-32-160 hoạt động, trục quay ở tốc độ 2.900 vòng/phút. Vì vậy, trục phải được giữ đúng tâm, không cong và không có độ rơ bất thường.
Độ ổn định của trục phụ thuộc vào hai bộ vòng bi, độ đồng tâm giữa bơm với động cơ và tình trạng của khớp nối. Nếu trục bị lệch hoặc cong, bánh công tác sẽ quay không đều, bộ làm kín nhanh mòn và ổ bi có thể nóng lên.
Thân ổ trục của bơm RY chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Vòng bi giữ trục quay đúng vị trí, tiếp nhận tải trọng phát sinh từ bánh công tác và hạn chế chuyển động lệch tâm.
Ổ bi phía bánh công tác được bố trí gần khu vực chịu tải thủy lực. Theo hướng dẫn lắp ráp, mặt có nắp chắn bụi của ổ bi này phải quay về phía bánh công tác. Khoang ổ trục được châm dầu tải nhiệt sạch để làm dầu bôi trơn.
Ổ bi phía khớp nối được bôi trơn bằng mỡ gốc canxi hỗn hợp ZFG-2. Lượng mỡ được nạp khoảng một nửa thể tích khoang trống giữa ổ bi và vỏ ổ. Lắp đúng chiều và sử dụng đúng chất bôi trơn giúp ổ bi giảm ma sát, hạn chế tiếng ồn và duy trì chuyển động ổn định của trục.
Thân ổ trục là vỏ chứa hai bộ vòng bi và các chi tiết bôi trơn. Bộ phận này tạo vị trí đỡ chắc chắn cho trục, đồng thời liên kết cụm rôto với giá đỡ và nắp bơm.
Thân ổ trục còn có nhiệm vụ giữ dầu hoặc mỡ bôi trơn tại đúng vị trí. Nếu thân ổ trục bị biến dạng hoặc các vị trí lắp vòng bi bị mòn, ổ bi có thể bị lỏng và làm trục mất độ đồng tâm.
Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Thiết kế này giúp nhiệt tại khu vực ổ trục được giải phóng ra môi trường mà không cần hệ thống nước làm mát riêng.
Ống dẫn dầu được thể hiện trong sơ đồ kết cấu của bơm RY và liên quan đến quá trình đưa dầu bôi trơn đến khu vực cần thiết trong cụm ổ trục.
Bộ phận này cần được giữ thông thoáng để dầu có thể lưu chuyển đúng vị trí. Nếu ống dẫn dầu bị tắc, lượng dầu bôi trơn cung cấp cho cụm ổ trục có thể không đầy đủ, làm tăng ma sát và nhiệt độ ổ bi.
Tài liệu không mô tả chi tiết kích thước, đường đi hoặc vật liệu của ống dẫn dầu trên riêng model RY32-32-160. Vì vậy, khi tháo kiểm tra cần căn cứ vào cấu tạo thực tế và bản vẽ phụ tùng của nhà sản xuất.
Nắp chặn ổ trục được lắp tại đầu thân ổ trục để cố định vòng bi và đóng kín khoang bôi trơn. Bộ phận này giúp hạn chế vòng bi dịch chuyển khỏi vị trí trong quá trình trục quay.
Khi tháo bơm, phải tháo bu lông liên kết giữa thân ổ trục và nắp chặn trước khi đẩy trục ra ngoài. Khi lắp lại, nắp chặn cần được đặt đúng vị trí và siết đều để tránh làm lệch vòng bi.
Khả năng đóng kín của nắp chặn còn giúp hạn chế bụi và tạp chất xâm nhập vào khoang ổ trục.
Giá đỡ liên kết thân ổ trục với bệ máy và chịu tải trọng của cụm bơm. Bộ phận này giúp giữ trục, bánh công tác và thân ổ trục tại đúng cao độ so với động cơ.
Độ cứng của giá đỡ ảnh hưởng trực tiếp đến độ đồng tâm và mức rung của bơm. Nếu giá đỡ bị lỏng hoặc biến dạng, vị trí trục có thể thay đổi, làm khớp nối và ổ bi chịu tải không đều.
Khi lắp đặt, toàn bộ cụm bơm và động cơ phải được cân bằng trên móng trước khi siết chặt bu lông. Đường ống cũng phải có giá đỡ độc lập để không truyền thêm tải trọng lên thân bơm và giá đỡ.
Phớt dầu được bố trí trong khu vực ổ trục nhằm hạn chế dầu hoặc môi chất di chuyển không đúng vị trí. Tài liệu mô tả cụm làm kín của dòng RY sử dụng phớt dầu cao su chịu nhiệt kết hợp với bộ chèn làm kín.
Phớt dầu giúp tạo vùng phân cách giữa khu vực dầu nóng và khoang bôi trơn của ổ bi. Khả năng làm kín phụ thuộc vào tình trạng mép phớt, bề mặt trục và độ đồng tâm khi trục quay.
Nếu trục rung hoặc phớt bị chai, nứt và mòn, dầu có thể rò rỉ qua vị trí tiếp xúc. Khi tháo kiểm tra, phớt dầu hư hỏng phải được thay mới.
Bộ chèn làm kín được lắp trong buồng làm kín trên nắp bơm, bao quanh trục bơm. Nhiệm vụ chính của bộ phận này là hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục và nắp bơm.
Khi mới vận hành, bộ chèn có thể xuất hiện rò rỉ nhẹ. Theo tài liệu, lượng rò này có thể giảm dần sau thời gian chạy rà. Tuy nhiên, nếu rò rỉ lớn hoặc kéo dài, cần kiểm tra độ chặt của bộ chèn, bề mặt trục và độ đồng tâm của cụm rôto.
Bộ chèn không nên được ép quá chặt vì lực ma sát lớn có thể làm nóng trục và tăng mài mòn. Việc điều chỉnh cần bảo đảm khả năng làm kín nhưng không cản trở chuyển động quay.
Mười hai bộ phận trong sơ đồ kết cấu của bơm RY gồm thân bơm, đai ốc bánh công tác, bánh công tác, nắp bơm, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.
Khi bơm hoạt động, động cơ truyền mô-men qua khớp nối đến trục. Trục làm bánh công tác quay để dịch chuyển dầu, trong khi ổ bi và thân ổ trục giữ cụm rôto ổn định. Thân bơm và nắp bơm tạo khoang dẫn dòng, còn phớt dầu cùng bộ chèn kiểm soát rò rỉ tại vị trí trục.
Mỗi bộ phận có chức năng riêng nhưng phải được lắp đúng vị trí và phối hợp đồng bộ. Một chi tiết bị mòn, lệch hoặc thiếu bôi trơn có thể ảnh hưởng đến toàn bộ cụm bơm.
Cấu tạo bơm dầu truyền nhiệt RY32-32-160 gồm các bộ phận chịu áp, bộ phận truyền động, cụm rôto, hệ thống đỡ trục và cụm làm kín. Thân bơm, nắp bơm và bánh công tác tạo đường dịch chuyển cho dòng dầu. Trục, ổ bi, thân ổ trục và giá đỡ duy trì chuyển động quay ổn định. Phớt dầu cùng bộ chèn làm kín hạn chế dầu nóng rò rỉ ra ngoài.
Việc hiểu đúng cấu tạo chi tiết giúp xác định chính xác vị trí cần kiểm tra khi bơm xuất hiện rung, nóng ổ bi, giảm lưu lượng hoặc rò rỉ. Tài liệu hiện có không công bố vật liệu, kích thước và dung sai riêng của từng chi tiết trên RY32-32-160, vì vậy các thông tin này cần được đối chiếu với bản vẽ chế tạo hoặc danh mục phụ tùng chính thức của nhà sản xuất.
Bơm dầu truyền nhiệt RY32-32-160 thuộc dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Đặc điểm thiết kế này giúp cụm bơm có kết cấu gọn và đơn giản hơn, đồng thời giảm chi phí đầu tư cho các thiết bị làm mát phụ trợ. Theo tài liệu của nhà sản xuất, thiết kế tản nhiệt tự nhiên vừa góp phần giảm chi phí vận hành vừa bảo đảm độ an toàn và độ tin cậy của bơm.
Đối với bơm dầu nóng thông thường sử dụng nước làm mát, doanh nghiệp có thể phải bố trí thêm đường cấp nước, đường hồi nước và các phụ kiện điều khiển liên quan. Khi sử dụng RY32-32-160, yêu cầu đầu tư cho hệ thống nước làm mát riêng tại cụm bơm được giảm bớt nhờ nhiệt được phân tán trực tiếp qua kết cấu thân ổ trục và bề mặt bên ngoài của thiết bị.
Ưu điểm rõ ràng của bơm RY32-32-160 là không phụ thuộc vào một đường nước làm mát tuần hoàn riêng cho cụm bơm. Vì vậy, khi thiết kế hệ thống, đơn vị sử dụng có thể giảm nhu cầu lắp đặt đường ống cấp nước và đường ống hồi nước tại vị trí đặt bơm.
Việc giảm số lượng đường ống giúp đơn giản hóa mặt bằng lắp đặt. Hệ thống không phải bố trí quá nhiều tuyến ống chạy song song với đường dầu truyền nhiệt, nhờ đó hạn chế sự chồng chéo giữa các đường công nghệ.
Khi không cần đường nước làm mát riêng, doanh nghiệp cũng giảm được nhu cầu sử dụng các mối nối, van khóa, giá đỡ và vật tư cách nhiệt liên quan. Đây là những hạng mục có thể làm tăng đáng kể chi phí đầu tư ban đầu, đặc biệt khi bơm được lắp cách xa nguồn cấp nước.
Tài liệu nhà sản xuất không đưa ra danh mục cụ thể các thiết bị được loại bỏ hoặc số tiền tiết kiệm. Tuy nhiên, từ thiết kế tản nhiệt tự nhiên có thể nhận thấy RY32-32-160 giúp giảm mức độ phức tạp của phần đường ống làm mát xung quanh cụm bơm.
Một hệ thống làm mát bằng nước có thể cần nguồn nước ổn định để duy trì quá trình giải nhiệt. Nếu áp lực nước tại vị trí lắp đặt không đủ, hệ thống có thể phải sử dụng thêm thiết bị cấp nước hoặc bơm tuần hoàn nước làm mát.
RY32-32-160 không sử dụng phương pháp làm mát bằng nước truyền thống nên giảm sự phụ thuộc vào các thiết bị cấp nước phụ trợ này. Doanh nghiệp không cần bố trí thêm một nguồn động lực riêng chỉ để đưa nước qua khu vực bơm dầu nóng.
Việc giảm thiết bị phụ trợ không chỉ làm giảm chi phí mua thiết bị mà còn hạn chế nhu cầu đầu tư tủ điện, dây dẫn, thiết bị đóng cắt và nền móng tương ứng. Cụm bơm nhờ đó tập trung chủ yếu vào động cơ 1,5 kW dẫn động bơm, thay vì phải vận hành thêm thiết bị riêng cho quá trình làm mát.
Trong trường hợp sử dụng nước làm mát tuần hoàn, hệ thống có thể cần thêm không gian cho bể chứa, đường hồi hoặc thiết bị trao đổi nhiệt. Những hạng mục này làm tăng diện tích lắp đặt và chi phí xây dựng của toàn bộ hệ thống.
Thiết kế tản nhiệt tự nhiên của RY32-32-160 giúp giảm nhu cầu xây dựng một vòng tuần hoàn nước chỉ để bảo vệ cụm bơm. Điều này đặc biệt có lợi tại những khu vực có diện tích hạn chế hoặc nơi việc dẫn nước đến vị trí đặt bơm gặp nhiều khó khăn.
Khi giảm được các hạng mục liên quan đến nước làm mát, quá trình thiết kế và thi công hệ thống cũng trở nên đơn giản hơn. Số lượng vị trí cần đấu nối giảm, thời gian lắp đặt được rút ngắn và nguy cơ phải điều chỉnh mặt bằng do thiếu không gian cho thiết bị phụ trợ cũng được hạn chế.
Khả năng giảm chi phí đầu tư hệ thống làm mát của RY32-32-160 gắn trực tiếp với kết cấu tản nhiệt tự nhiên. Phần thân bơm tiếp xúc với dầu nóng được bố trí tách khỏi khu vực khớp nối và động cơ thông qua cụm giá đỡ, thân ổ trục và trục bơm.
Khoảng cách kết cấu giữa thân bơm và cụm truyền động góp phần hạn chế nhiệt truyền trực tiếp đến ổ bi và động cơ. Nhiệt được phân tán qua các bề mặt của cụm bơm thay vì phải được lấy đi bằng dòng nước làm mát liên tục.
Nhờ không cần tích hợp buồng nước làm mát và các đầu nối nước phức tạp, cụm bơm có kết cấu gọn hơn. Nhà sản xuất cũng xác định thiết kế mới giúp bơm đơn giản, giảm chi phí vận hành nhưng vẫn duy trì độ an toàn và độ tin cậy.
Kết cấu gọn giúp giảm yêu cầu về diện tích bệ máy và khoảng không dành cho đường ống phụ trợ. Đây là lợi ích đáng chú ý khi doanh nghiệp phải bố trí nhiều thiết bị trong cùng một khu vực sản xuất.
Một hệ thống làm mát bằng nước không chỉ phát sinh chi phí mua thiết bị mà còn cần nhân công lắp đặt, kiểm tra áp lực và kết nối các tuyến ống. Nếu đường nước phải đi qua khu vực nhiệt độ cao, việc lựa chọn vật liệu và bố trí giá đỡ cũng cần được thực hiện cẩn thận.
Bơm RY32-32-160 giảm được phần công việc liên quan đến lắp đặt đường nước làm mát tại cụm bơm. Số lượng mối nối ít hơn giúp quá trình lắp đặt nhanh và gọn hơn, đồng thời hạn chế nguy cơ rò rỉ nước gần đường dầu nóng.
Việc đơn giản hóa phần phụ trợ còn giúp quá trình nghiệm thu dễ dàng hơn. Đơn vị thi công không phải kiểm tra đồng thời cả mạch dầu truyền nhiệt và một hệ thống nước làm mát riêng cho bơm.
Tại những nhà máy không có sẵn mạng nước làm mát ở gần vị trí lắp đặt, việc sử dụng bơm cần làm mát bằng nước có thể làm tăng đáng kể chi phí đầu tư. Doanh nghiệp phải kéo đường ống từ xa hoặc xây dựng thêm hệ thống cấp nước cục bộ.
RY32-32-160 sử dụng tản nhiệt tự nhiên nên phù hợp hơn với các vị trí không thuận lợi để bố trí nước làm mát. Doanh nghiệp có thể lắp cụm bơm mà không phải mở rộng mạng nước chỉ để phục vụ riêng cho thiết bị.
Lợi ích này không làm thay đổi yêu cầu thông thoáng của khu vực lắp đặt. Vì bơm giải nhiệt tự nhiên, xung quanh cụm ổ trục cần có đủ không gian để nhiệt thoát ra môi trường. Nếu đặt bơm trong không gian quá kín hoặc sát các nguồn nhiệt khác, hiệu quả tản nhiệt có thể bị ảnh hưởng.
Khi một bơm dầu nóng phụ thuộc vào nước làm mát, việc mất nước hoặc tắc đường nước có thể ảnh hưởng trực tiếp đến khả năng vận hành. Vì vậy, hệ thống có thể phải bố trí nguồn cấp dự phòng hoặc thiết bị cảnh báo để kiểm soát sự cố mất nước.
Thiết kế tản nhiệt tự nhiên của RY32-32-160 giảm sự phụ thuộc vào vòng nước làm mát. Nhờ đó, doanh nghiệp có thể hạn chế nhu cầu đầu tư các thiết bị dự phòng dành riêng cho việc duy trì dòng nước qua bơm.
Tuy nhiên, tản nhiệt tự nhiên không loại bỏ yêu cầu theo dõi nhiệt độ ổ bi và thân bơm. Trong quá trình hoạt động, người vận hành vẫn cần kiểm tra nhiệt độ, độ rung và tình trạng bôi trơn để bảo đảm nhiệt được phân tán bình thường.

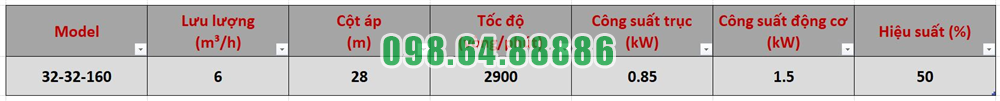

RY32-32-160 có lưu lượng 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW. Cấu hình này tạo thành một cụm bơm dầu nóng tương đối gọn cho hệ thống có nhu cầu tuần hoàn phù hợp.
Khi lựa chọn đúng model, doanh nghiệp có thể đầu tư trực tiếp cho cụm bơm và hệ thống đường dầu mà không phải dành thêm một phần lớn chi phí cho hệ thống nước làm mát tại vị trí bơm. Giá trị tiết kiệm thể hiện ở việc giảm thiết bị phụ trợ, giảm vật tư đường ống, giảm diện tích lắp đặt và đơn giản hóa quá trình thi công.
Tài liệu nhà sản xuất không cung cấp tỷ lệ phần trăm hoặc số tiền cụ thể mà RY32-32-160 có thể tiết kiệm. Mức giảm chi phí thực tế phụ thuộc vào khoảng cách từ bơm đến nguồn nước, quy mô hệ thống, vật liệu đường ống và yêu cầu kỹ thuật của từng công trình.
Bơm dầu truyền nhiệt RY32-32-160 giúp giảm chi phí đầu tư hệ thống làm mát nhờ sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Thiết kế này giúp giảm nhu cầu lắp đặt đường ống nước, thiết bị cấp nước, van, phụ kiện và các hạng mục xây dựng phục vụ vòng tuần hoàn làm mát.
Việc không phụ thuộc vào nước làm mát còn giúp cụm bơm gọn hơn, giảm diện tích lắp đặt và đơn giản hóa quá trình thi công. Lợi ích này đặc biệt rõ tại những khu vực không có sẵn nguồn nước làm mát hoặc phải kéo đường ống từ khoảng cách xa.
Tài liệu hiện có không định lượng cụ thể số tiền đầu tư có thể tiết kiệm. Tuy nhiên, nhà sản xuất xác nhận thiết kế tản nhiệt tự nhiên giúp kết cấu bơm gọn, đơn giản và giảm chi phí vận hành. Vì vậy, RY32-32-160 có thể giúp doanh nghiệp cắt giảm đáng kể các hạng mục phụ trợ so với phương án sử dụng bơm dầu nóng cần hệ thống làm mát bằng nước riêng.

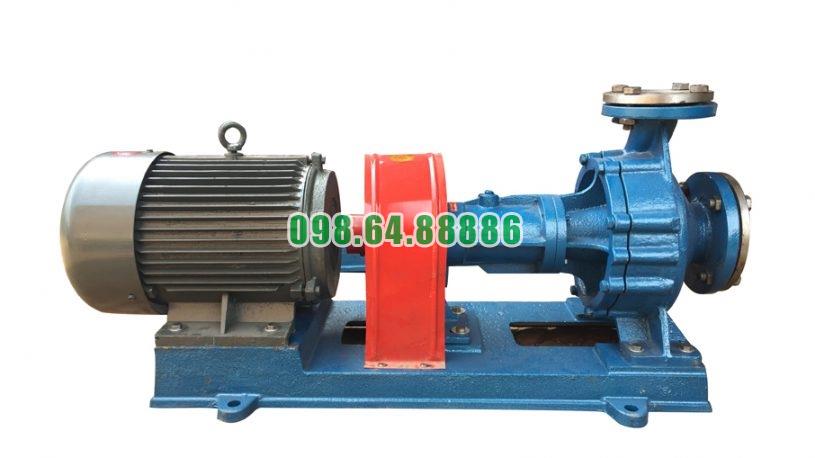

Bơm dầu truyền nhiệt chịu nhiệt cao RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
