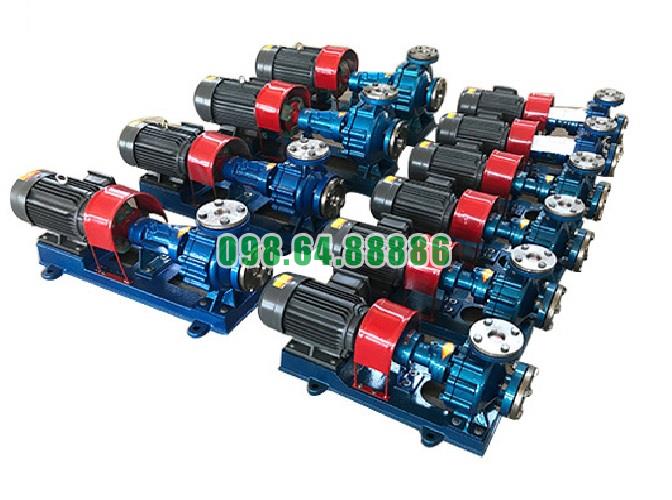

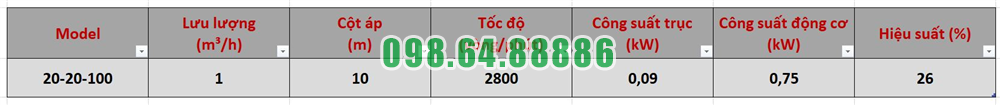

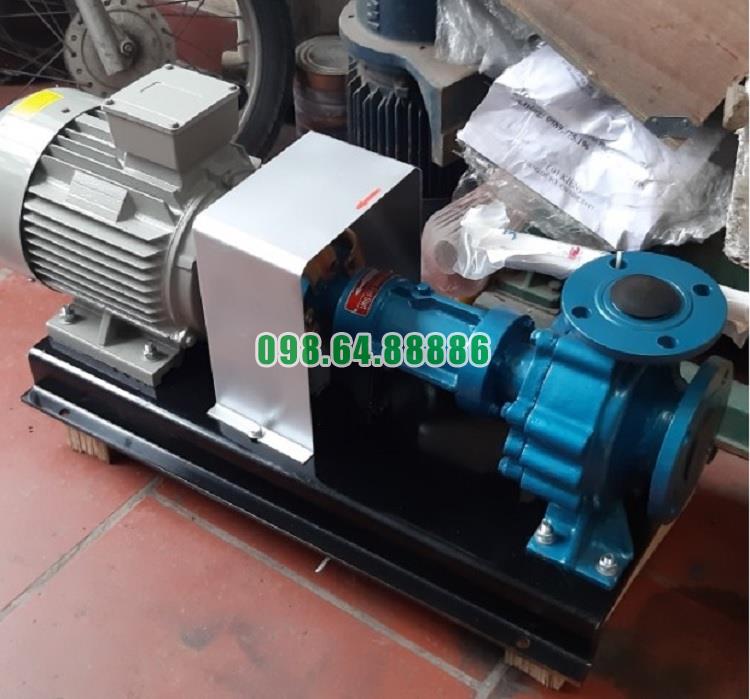

Bơm dầu gia nhiệt RY20-20-100 lưu lượng 1 m3/h, tốc độ 2.800 vòng/phút

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục như thế nào?

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục nhờ bánh công tác quay với tốc độ khoảng 2.800 vòng/phút, liên tục hút dầu vào tâm bơm và đẩy dầu ra cửa xả.

Dầu đi vào tâm bánh công tác

Dầu truyền nhiệt từ đường hồi đi qua cửa hút hướng trục và tiến vào tâm bánh công tác. Tại khu vực này, áp suất thấp hơn phía cửa xả nên dầu liên tục được hút vào buồng bơm.

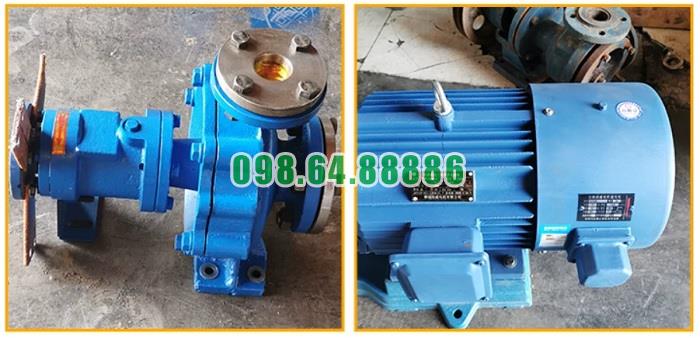

Bánh công tác truyền năng lượng cho dầu

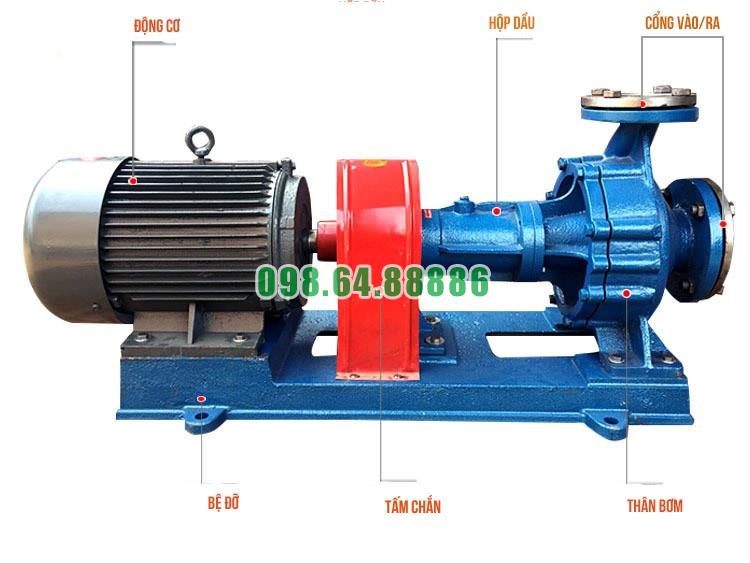

Động cơ 0,75 kW truyền chuyển động qua khớp nối và trục bơm. Khi bánh công tác quay, các cánh bơm cuốn dầu từ tâm ra mép ngoài, làm vận tốc dòng dầu tăng lên.

Thân bơm chuyển vận tốc thành áp suất

Dầu rời bánh công tác đi vào khoang dẫn của thân bơm. Tại đây, vận tốc dòng dầu giảm dần và một phần động năng được chuyển thành áp suất, giúp bơm tạo cột áp khoảng 10 m.

Dầu tiếp tục lưu thông trong hệ thống

Dầu có áp suất được đẩy qua cửa xả với lưu lượng khoảng 1 m³/h, đi đến thiết bị gia nhiệt và khu vực sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay lại cửa hút để bắt đầu chu trình mới.

Chu trình diễn ra liên tục theo hướng:

Cửa hút → tâm bánh công tác → mép bánh công tác → cửa xả → hệ thống gia nhiệt → đường hồi → cửa hút.

Điều kiện duy trì dòng tuần hoàn

Để dòng dầu không bị gián đoạn, bơm phải luôn được mồi đầy dầu, van hút mở hoàn toàn, đường hút thông thoáng và bánh công tác quay đúng chiều. Không được để bơm chạy khô hoặc hoạt động kéo dài với van xả đóng.

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục bằng cách duy trì chênh lệch áp suất giữa cửa hút và cửa xả. Bánh công tác liên tục hút dầu vào tâm, tăng vận tốc, tạo áp suất và đẩy dầu lưu thông khép kín trong hệ thống.

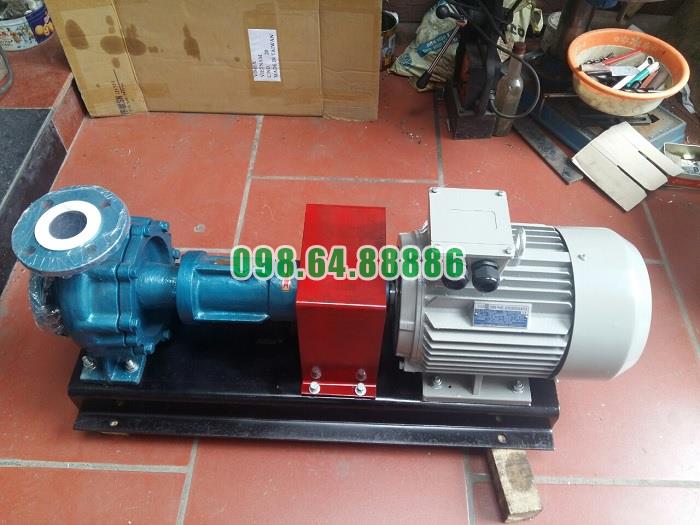

Độ an toàn cao của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 được thiết kế chuyên dụng để tuần hoàn dầu nóng, với nhiều đặc điểm giúp hạn chế rò rỉ, quá nhiệt, rung động và hư hỏng trong quá trình vận hành.

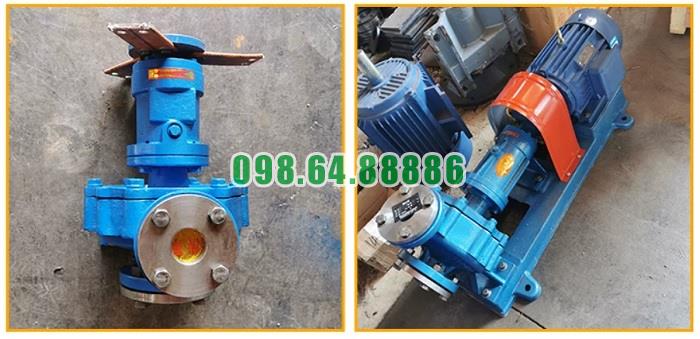

Thiết kế tản nhiệt tự nhiên

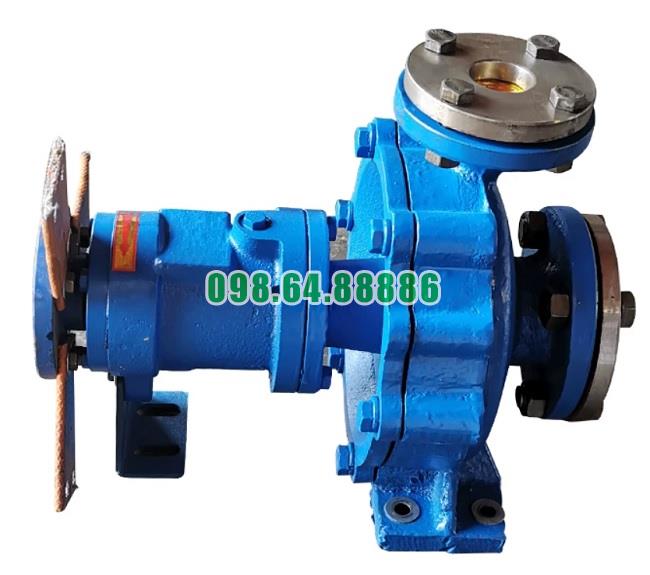

Thân ổ trục được bố trí cách xa thân bơm nóng thông qua giá đỡ trung tâm. Khoảng cách này giúp nhiệt phát tán ra môi trường trước khi truyền đến ổ bi, phớt dầu và chất bôi trơn.

Nhờ đó, bơm giảm nguy cơ ổ bi quá nhiệt, mỡ bôi trơn biến chất và phớt dầu nhanh lão hóa.

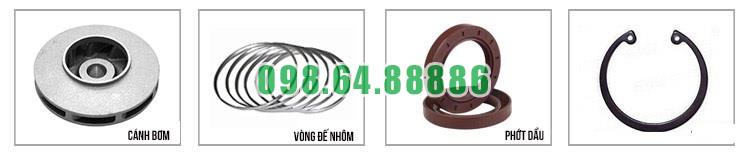

Hệ thống làm kín chịu nhiệt

Bộ chèn làm kín được bố trí quanh trục tại nắp bơm, giúp hạn chế dầu truyền nhiệt rò ra ngoài. Phớt dầu trong thân ổ trục giữ chất bôi trơn và ngăn bụi bẩn xâm nhập.

Hai vị trí làm kín hoạt động độc lập, góp phần bảo vệ cụm ổ trục khỏi dầu nóng.

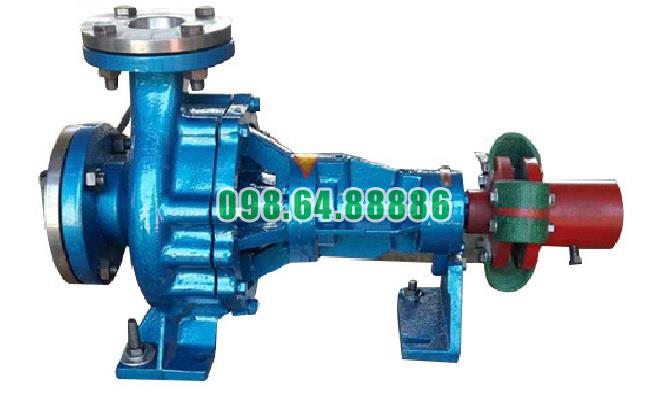

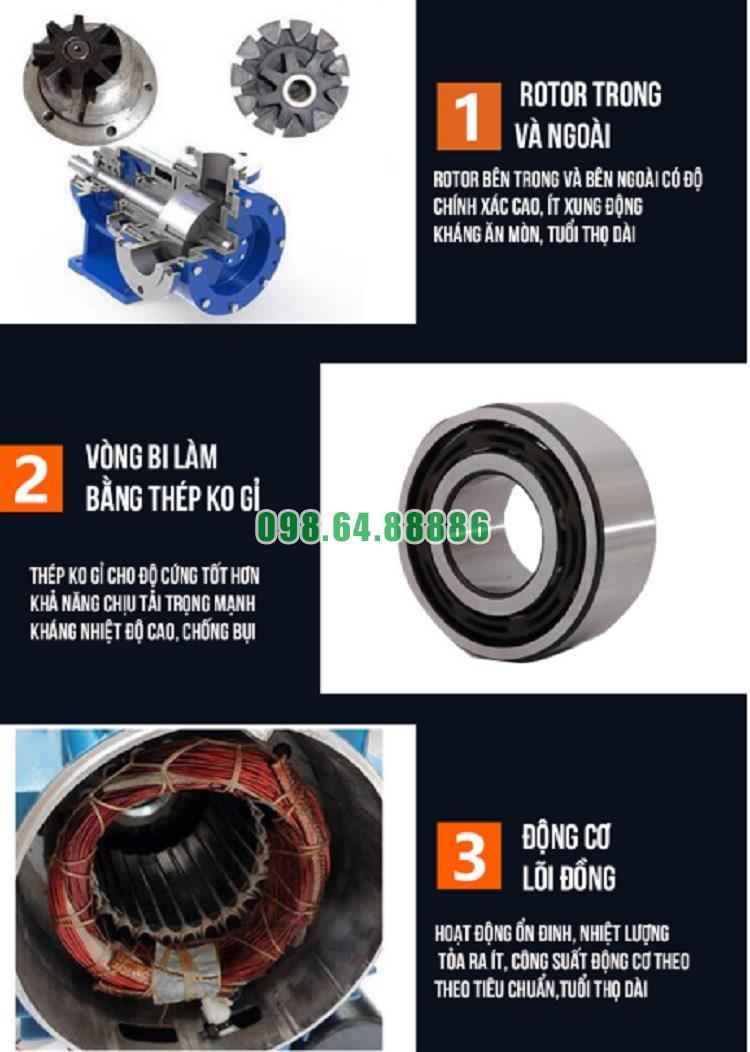

Trục bơm được đỡ bằng hai ổ bi

Hai ổ bi giữ trục quay đúng tâm, hạn chế độ võng và rung động khi bánh công tác hoạt động ở tốc độ khoảng 2.800 vòng/phút. Trục quay ổn định giúp giảm nguy cơ bánh công tác cọ vào thân bơm và hạn chế hư hỏng bộ chèn.

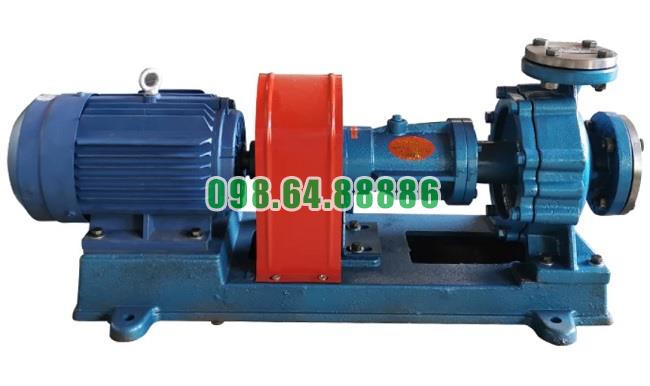

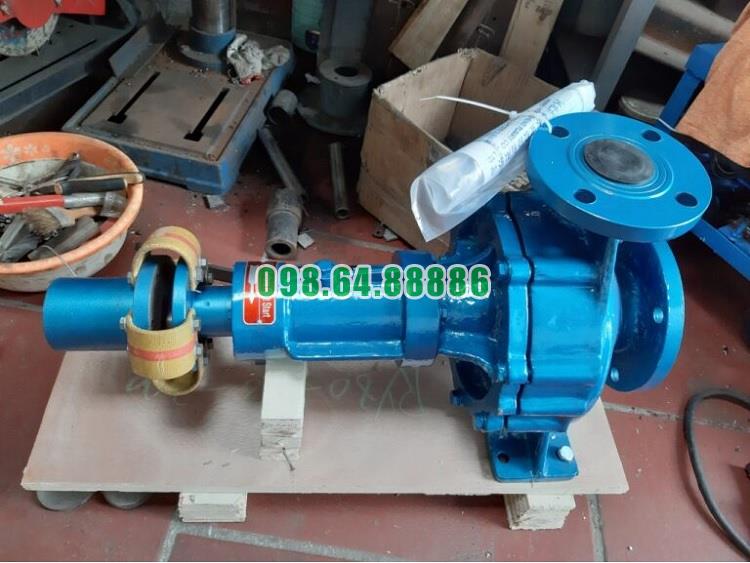

Khớp nối mềm giảm va đập

Khớp nối mềm ba chấu truyền chuyển động từ động cơ sang trục bơm, đồng thời hấp thụ một phần rung động và tải trọng đột ngột khi khởi động. Thiết kế này giúp bảo vệ trục, ổ bi và động cơ khi làm việc liên tục.

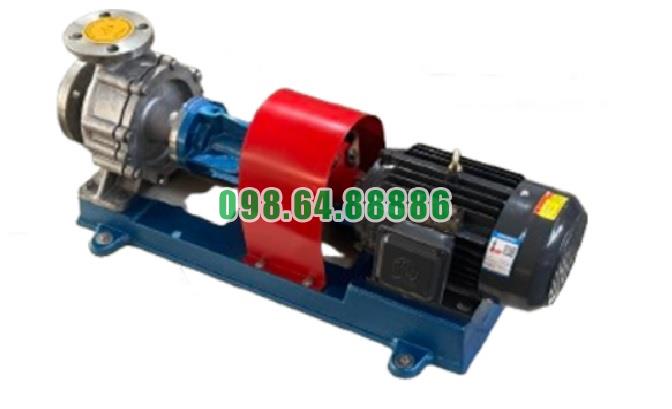

Kết cấu chịu áp lực kín

Thân bơm và các mặt bích được thiết kế để làm việc trong hệ thống dầu tuần hoàn kín. Các mối ghép bu lông, nắp bơm và bộ phận làm kín giúp duy trì độ kín, hạn chế dầu nóng thoát ra khu vực vận hành.

Điều kiện duy trì độ an toàn

Độ an toàn của Bơm dầu truyền nhiệt RY20-20-100 được bảo đảm khi:

• Không vận hành bơm khi chưa được mồi đầy dầu.
• Không đóng kín van xả quá 3 phút khi bơm đang chạy.
• Gia nhiệt từ từ, không vượt quá 50°C mỗi giờ.
• Chỉ dừng bơm khi nhiệt độ dầu giảm xuống dưới 100°C.
• Không vận hành dưới 30% lưu lượng thiết kế nếu không có đường bypass.
• Kiểm tra thường xuyên độ rung, rò rỉ và nhiệt độ ổ bi.

Độ an toàn của Bơm dầu truyền nhiệt RY20-20-100 đến từ thiết kế tản nhiệt tự nhiên, hệ thống làm kín chịu nhiệt, cụm trục hai ổ bi và khớp nối mềm. Khi vận hành đúng quy trình, bơm giúp hạn chế quá nhiệt, rung động và rò rỉ dầu nóng trong hệ thống.
