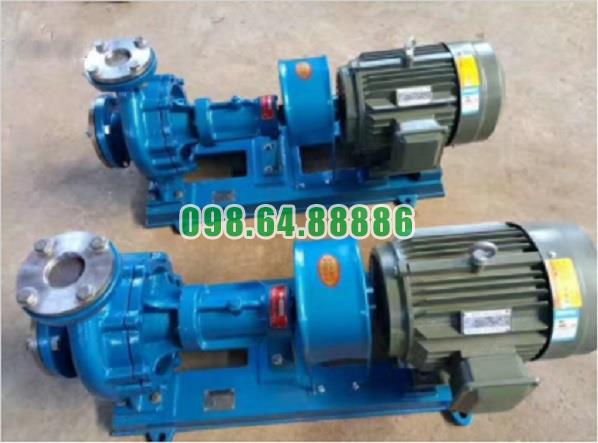

Bơm dầu nóng công nghiệp RY50-32-160 cột áp 30 m, tốc độ quay 2900 vòng/phút, công suất 3 kW, lưu lượng 12.5 m3/h

Quá trình di chuyển và tăng áp suất môi chất bên trong bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 hoạt động theo nguyên lý bơm ly tâm. Trong quá trình làm việc, dầu truyền nhiệt đi vào bơm theo phương dọc trục, được bánh công tác đang quay truyền năng lượng, sau đó chuyển động ra phía ngoài bánh công tác và đi vào thân bơm trước khi được đẩy ra đường ống. Quá trình này làm môi chất vừa được vận chuyển liên tục vừa được tăng áp suất để thắng trở lực của hệ thống.

Dầu truyền nhiệt đi vào tâm bánh công tác

Môi chất từ đường hút đi vào cửa hút của RY50-32-160 theo phương dọc trục bơm. Từ cửa hút, dầu được dẫn trực tiếp đến khu vực trung tâm của bánh công tác.

Đây là khu vực tiếp nhận dầu trước khi bánh công tác truyền năng lượng cho môi chất. Khi bơm đã được mồi đầy và đường hút không có không khí, dầu liên tục đi vào tâm bánh công tác để duy trì dòng chảy ổn định.

Bánh công tác truyền năng lượng cho dầu

Bánh công tác được gắn cố định trên trục bơm. Khi động cơ làm việc, trục quay với tốc độ khoảng 2.900 vòng/phút, làm bánh công tác quay theo.

Dầu nằm giữa các cánh của bánh công tác được cuốn theo chuyển động quay. Năng lượng cơ học từ động cơ thông qua trục và bánh công tác được truyền sang môi chất, làm tốc độ chuyển động của dầu tăng lên.

Đây là giai đoạn quan trọng nhất trong quá trình tạo năng lượng cho dòng dầu bên trong RY50-32-160.

Dầu di chuyển từ tâm ra ngoài bánh công tác

Khi bánh công tác quay, dầu không tiếp tục nằm tại khu vực tâm mà được đưa dần về phía đường kính ngoài của bánh công tác.

Quá trình chuyển động có thể hình dung theo hướng:

Cửa hút → tâm bánh công tác → các rãnh giữa cánh → mép ngoài bánh công tác → thân bơm → cửa xả.

Khi dầu di chuyển từ tâm ra ngoài, vận tốc của môi chất tăng lên và dầu nhận thêm năng lượng từ bánh công tác.

Vùng áp suất thấp tại tâm giúp duy trì quá trình hút

Khi lượng dầu bên trong bánh công tác liên tục được đưa từ tâm ra phía ngoài, khu vực gần tâm bánh công tác hình thành điều kiện áp suất thấp hơn so với phía đường hút.

Sự chênh lệch này giúp dầu từ hệ thống tiếp tục đi vào cửa hút và bổ sung lượng môi chất vừa được bánh công tác đưa ra ngoài.

Do đó, khi bánh công tác quay liên tục, quá trình hút và đẩy dầu cũng diễn ra liên tục thay vì theo từng chu kỳ riêng biệt.

Áp suất tăng khi dầu nhận năng lượng từ bánh công tác

Bánh công tác không trực tiếp tạo ra một mức áp suất cố định ngay tại cửa hút. Thay vào đó, nó truyền năng lượng cho dòng dầu trong quá trình dầu chuyển động qua các cánh.

Từ khu vực tâm đến mép ngoài bánh công tác, năng lượng của môi chất tăng lên. Một phần năng lượng này tồn tại dưới dạng vận tốc của dòng dầu và sau đó được chuyển đổi thành áp suất trong quá trình dầu đi qua phần dẫn dòng của thân bơm.

Như vậy, quá trình tăng áp diễn ra thông qua hai bước chính:

Bánh công tác tăng năng lượng và vận tốc của dầu → thân bơm chuyển một phần năng lượng vận tốc thành áp suất.

Thân bơm hỗ trợ chuyển đổi vận tốc thành áp suất

Sau khi rời mép ngoài bánh công tác, dầu có vận tốc tương đối cao và đi vào khoang dẫn dòng của thân bơm.

Hình dạng phần dẫn dòng giúp thu gom lượng dầu rời bánh công tác và dẫn về cửa xả. Trong quá trình này, tốc độ dòng dầu được điều chỉnh và một phần động năng được chuyển thành năng lượng áp suất.

Đây là nguyên nhân áp suất tại phía xả của bơm cao hơn phía hút.

Dầu được gom về cửa xả theo phương hướng kính

RY50-32-160 có cửa hút bố trí theo phương dọc trục và cửa xả bố trí theo phương hướng kính, hướng lên trên.

Sau khi dầu rời bánh công tác và được thu gom trong thân bơm, dòng dầu được dẫn đến cửa xả. Từ đây, môi chất có năng lượng và áp suất cao hơn tiếp tục đi vào đường ống của hệ thống dầu truyền nhiệt.

Cách bố trí này tạo đường đi tương đối rõ ràng:

Hút theo phương trục → tăng năng lượng trong bánh công tác → chuyển hướng trong thân bơm → xả theo phương hướng kính.

Cột áp 30 m thể hiện khả năng tăng năng lượng của dòng dầu

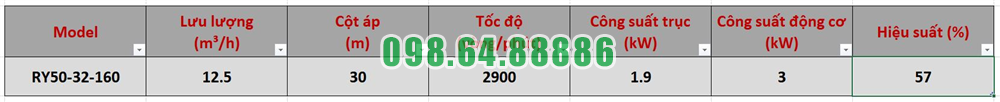

Ở điểm làm việc danh định, RY50-32-160 có lưu lượng 12,5 m³/h và cột áp 30 m.

Cột áp 30 m thể hiện mức năng lượng mà bơm có khả năng cung cấp cho môi chất tại điều kiện làm việc tương ứng. Năng lượng này được sử dụng để đưa dầu đi qua đường ống, van, co, bộ lọc và các thiết bị trao đổi nhiệt của hệ thống.

Không nên hiểu cột áp 30 m đơn giản là dầu được bơm thẳng đứng lên đúng 30 m. Trong hệ thống tuần hoàn kín, phần lớn cột áp của bơm được sử dụng để thắng tổng trở lực của dòng dầu.

Áp suất không tăng đều tại mọi vị trí bên trong bơm

Bên trong RY50-32-160 tồn tại sự khác nhau về áp suất giữa từng khu vực. Vùng tâm bánh công tác nằm gần phía hút có áp suất tương đối thấp. Khi dầu được đưa ra phía ngoài và nhận năng lượng, trạng thái năng lượng của môi chất tăng lên. Sau khi dòng dầu đi qua phần dẫn dòng của thân bơm, áp suất tăng và dầu được đưa ra cửa xả.

Vì vậy, có thể mô tả sự thay đổi cơ bản theo hướng:

Áp suất thấp hơn tại cửa hút → dầu nhận năng lượng trong bánh công tác → áp suất tăng dần → áp suất cao hơn tại cửa xả.

Dòng chảy ổn định giúp quá trình tăng áp diễn ra đều

Khả năng tăng áp của RY50-32-160 phụ thuộc vào việc bánh công tác được cấp dầu liên tục. Nếu trong đường hút xuất hiện nhiều không khí hoặc thân bơm không được mồi đầy dầu, bánh công tác không thể truyền năng lượng hiệu quả cho môi chất.

Dòng chảy khi đó trở nên không ổn định, làm giảm lưu lượng và áp suất, đồng thời có thể xuất hiện rung và tiếng ồn.

Vì vậy, trước khi khởi động cần bảo đảm thân bơm chứa đầy dầu và không khí được loại bỏ khỏi khoang bơm.

Đường hút thông thoáng giúp duy trì áp suất đầu vào

Trong quá trình RY50-32-160 hoạt động, van hút cần được mở hoàn toàn. Việc hạn chế dòng chảy ở phía hút làm giảm lượng dầu đi vào tâm bánh công tác, khiến điều kiện thủy lực của bơm trở nên không ổn định.

Khi cần điều chỉnh lưu lượng, việc điều chỉnh chủ yếu được thực hiện ở phía đường xả. Điều này giúp bánh công tác luôn được cấp đủ môi chất và duy trì quá trình tăng áp ổn định hơn.

Quá trình diễn ra liên tục trong suốt thời gian vận hành

Khi động cơ duy trì tốc độ quay, toàn bộ quá trình bên trong RY50-32-160 diễn ra liên tục:

Dầu được hút vào → đi đến tâm bánh công tác → nhận năng lượng → chuyển động ra mép ngoài bánh công tác → đi vào thân bơm → tăng áp suất → thoát ra cửa xả.

Lượng dầu mới đồng thời tiếp tục đi vào tâm bánh công tác để thay thế lượng dầu vừa được đẩy ra. Vì vậy, RY50-32-160 tạo ra dòng tuần hoàn liên tục phù hợp với hệ thống dầu truyền nhiệt công nghiệp.

Quá trình di chuyển và tăng áp suất môi chất bên trong bơm dầu truyền nhiệt RY50-32-160 bắt đầu khi dầu đi theo phương trục vào tâm bánh công tác. Bánh công tác quay với tốc độ khoảng 2.900 vòng/phút truyền năng lượng cho dầu và đưa môi chất từ tâm ra phía ngoài. Dầu sau đó đi vào phần dẫn dòng của thân bơm, nơi một phần năng lượng vận tốc được chuyển thành áp suất trước khi môi chất thoát ra cửa xả.

Nhờ quá trình hút dầu – truyền năng lượng – tăng vận tốc – chuyển đổi thành áp suất – đẩy dầu ra ngoài diễn ra liên tục, RY50-32-160 có thể duy trì lưu lượng 12,5 m³/h và cột áp 30 m tại điểm làm việc danh định, đáp ứng nhiệm vụ tuần hoàn dầu nóng trong hệ thống truyền nhiệt.

Khả năng làm việc liên tục ở nhiệt độ đến 350°C của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 được thiết kế để vận chuyển dầu tải nhiệt ở nhiệt độ cao, với nhiệt độ môi chất có thể đến 350°C. Khả năng này giúp bơm phù hợp với các hệ thống gia nhiệt công nghiệp cần tuần hoàn dầu nóng trong thời gian dài. Tuy nhiên, để duy trì vận hành ổn định khi nhiệt độ tiến gần giới hạn 350°C, toàn bộ quá trình khởi động, gia nhiệt, bôi trơn và kiểm soát lưu lượng phải được thực hiện đúng điều kiện làm việc của bơm.

Kết cấu phù hợp với môi chất nhiệt độ cao

RY50-32-160 sử dụng kết cấu chuyên cho hệ thống dầu truyền nhiệt. Thân bơm, nắp bơm, bánh công tác và trục là những bộ phận trực tiếp chịu tác động của dầu nóng trong quá trình tuần hoàn.

Điểm quan trọng là khu vực ổ trục được bố trí tách tương đối khỏi vùng thân bơm có nhiệt độ cao. Kết cấu này kết hợp với khả năng tản nhiệt tự nhiên giúp hạn chế lượng nhiệt truyền trực tiếp từ dầu nóng đến ổ bi và bộ phận truyền động.

Tản nhiệt tự nhiên hỗ trợ vận hành ở nhiệt độ cao

Khi dầu tải nhiệt đạt nhiệt độ cao, nhiệt từ thân bơm sẽ truyền dần qua các chi tiết kết cấu và phát tán ra không khí xung quanh. RY50-32-160 không phụ thuộc vào một hệ thống nước làm mát riêng cho cụm bơm.

Cơ chế tản nhiệt tự nhiên giúp giảm nhiệt tích tụ tại khu vực ổ trục, đồng thời làm cho hệ thống đơn giản hơn khi phải vận hành liên tục trong môi trường nhiệt độ cao.

Gia nhiệt từ từ trước khi đưa bơm đến nhiệt độ làm việc

Khả năng làm việc ở nhiệt độ đến 350°C không có nghĩa là có thể đưa dầu đang ở nhiệt độ rất cao vào một bơm còn nguội rồi khởi động ngay. Trước khi vận hành chính thức, thân bơm cần được gia nhiệt sơ bộ bằng cách cho dầu nóng tuần hoàn qua bơm.

Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm cần được giữ trong khoảng không quá 40°C, đồng thời tốc độ tăng nhiệt nên được kiểm soát không quá 50°C mỗi giờ. Việc tăng nhiệt từ từ giúp các chi tiết kim loại giãn nở đồng đều hơn, hạn chế biến dạng nhiệt, cọ xát và bó kẹt rôto.

Bù giãn nở nhiệt cho cụm bơm

Ở nhiệt độ cao, thân bơm, trục và các chi tiết kim loại đều xảy ra giãn nở. Vì vậy trong giai đoạn gia nhiệt sơ bộ, các vị trí cố định của bơm cần có điều kiện phù hợp để thân bơm giãn nở theo nhiệt độ.

Việc kiểm soát giãn nở nhiệt giúp hạn chế ứng suất tác động lên thân bơm và cụm trục. Sau khi nhiệt độ ổn định, các vị trí liên kết cần được kiểm tra lại để bơm giữ đúng trạng thái lắp đặt trong quá trình vận hành.

Bôi trơn ổ bi đặc biệt quan trọng khi làm việc nóng

Khi RY50-32-160 vận hành trong hệ thống dầu ở nhiệt độ cao, ổ bi không chỉ chịu tải cơ học từ trục quay ở tốc độ khoảng 2.900 vòng/phút mà còn chịu ảnh hưởng của nhiệt truyền từ phía thân bơm.

Do đó, chất bôi trơn phải được duy trì đúng loại và đúng lượng. Nếu ổ bi thiếu bôi trơn hoặc sử dụng chất bôi trơn không phù hợp, ma sát sẽ làm nhiệt độ ổ bi tăng thêm, dễ dẫn đến mài mòn, tăng độ rung và giảm khả năng vận hành liên tục của bơm.

Duy trì dòng dầu liên tục để ổn định trạng thái nhiệt

RY50-32-160 có lưu lượng thiết kế khoảng 12,5 m³/h và cột áp 30 m. Khi hệ thống làm việc, dòng dầu cần được duy trì liên tục qua bơm và thiết bị sử dụng nhiệt.

Không nên để bơm vận hành kéo dài với lưu lượng quá thấp. Lưu lượng nhỏ làm điều kiện dòng chảy bên trong thân bơm xấu đi, đồng thời có thể làm nhiệt tích tụ tại một số khu vực. Vì vậy, duy trì điểm làm việc phù hợp là điều kiện quan trọng để bơm hoạt động ổn định ở nhiệt độ cao.

Kiểm soát độ rung trong quá trình vận hành

Ở nhiệt độ cao, sự giãn nở của đường ống và thân bơm có thể làm thay đổi trạng thái căn chỉnh ban đầu. Nếu đường ống truyền lực trực tiếp lên mặt bích, cụm bơm có thể bị kéo lệch và làm tăng độ rung.

Trong quá trình vận hành, độ rung của bơm cần được theo dõi thường xuyên. Khi xuất hiện rung hoặc tiếng ồn bất thường phải kiểm tra độ đồng tâm, ổ bi, tình trạng có khí trong dầu và tải trọng từ hệ thống đường ống.

Theo dõi bộ làm kín khi dầu ở nhiệt độ cao

Bộ làm kín của RY50-32-160 phải làm việc trực tiếp tại khu vực có dầu nóng. Khi nhiệt độ tăng, sự giãn nở của trục và các chi tiết làm kín cũng thay đổi.

Vì vậy, cần thường xuyên theo dõi mức rò rỉ tại vị trí trục. Rò rỉ tăng bất thường có thể cho thấy bộ chèn, phớt dầu hoặc bề mặt trục cần được kiểm tra. Việc xử lý sớm đặc biệt quan trọng khi môi chất đang ở nhiệt độ cao.

Không dừng bơm đột ngột khi dầu còn quá nóng

Khả năng vận hành liên tục ở nhiệt độ cao còn liên quan trực tiếp đến quy trình dừng máy. Sau khi ngừng gia nhiệt, nên tiếp tục duy trì tuần hoàn để nhiệt độ dầu và thân bơm giảm dần.

RY50-32-160 chỉ nên được dừng khi nhiệt độ môi chất giảm xuống dưới khoảng 100°C. Cách vận hành này giúp các chi tiết nguội tương đối đồng đều, hạn chế sốc nhiệt và giảm tác động của giãn nở – co ngót nhiệt lên thân bơm, trục và bộ làm kín.

Điều kiện để duy trì vận hành lâu dài ở nhiệt độ cao

Khả năng làm việc với dầu truyền nhiệt đến 350°C chỉ được duy trì tốt khi bơm được mồi đầy dầu, không có khí trong thân bơm, chiều quay đúng, lưu lượng phù hợp, ổ bi được bôi trơn đầy đủ và hệ thống đường ống không tạo tải trọng lên bơm.

Đồng thời cần thường xuyên theo dõi nhiệt độ ổ bi, áp suất cửa xả, độ rung, tiếng ồn và tình trạng rò rỉ. Đây là những dấu hiệu trực tiếp giúp phát hiện sớm sự thay đổi của bơm khi làm việc lâu dài ở nhiệt độ cao.

Khả năng làm việc ở nhiệt độ đến 350°C của bơm dầu truyền nhiệt RY50-32-160 đến từ kết cấu chuyên dụng cho dầu tải nhiệt, khả năng tản nhiệt tự nhiên, bố trí cụm ổ trục phù hợp và hệ thống làm kín chịu nhiệt. Để bơm có thể duy trì vận hành ổn định trong thời gian dài ở vùng nhiệt độ cao, cần đặc biệt kiểm soát quá trình gia nhiệt với tốc độ không quá 50°C/giờ, giữ chênh lệch nhiệt độ dầu vào và thân bơm không quá 40°C, duy trì lưu lượng thích hợp, bảo đảm bôi trơn ổ bi và chỉ dừng bơm khi dầu đã giảm xuống dưới khoảng 100°C. Những điều kiện này giúp hạn chế sốc nhiệt, giãn nở không đều, rung động và mài mòn trong quá trình khai thác RY50-32-160.
