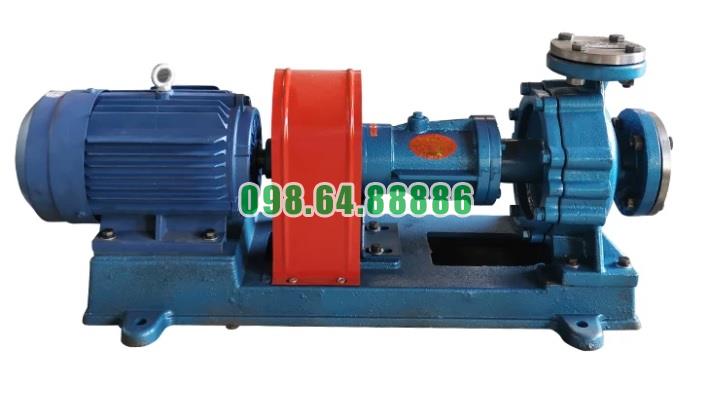

Bơm dầu nóng công nghiệp RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn tiết kiệm không gian

Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn tiết kiệm không gian nhờ kết cấu trục ngang, cụm bơm và động cơ được bố trí tập trung trên cùng một bệ máy. Các bộ phận từ thân bơm, trục, ổ bi, khớp nối đến động cơ tạo thành một cụm thống nhất, phù hợp với những hệ thống dầu truyền nhiệt có diện tích lắp đặt hạn chế.

Kết cấu trục ngang tạo cụm máy gọn

RY40-25-200 sử dụng kết cấu bơm ly tâm trục ngang. Cửa hút DN40 được bố trí theo hướng trục, trong khi cửa xả DN25 hướng lên trên. Cách bố trí này giúp các bộ phận cơ khí phát triển chủ yếu theo một phương, hạn chế chiếm diện tích sang hai bên.

Trục bơm, khớp nối và trục động cơ được bố trí trên cùng đường tâm, tạo thành hệ truyền động thẳng và gọn.

Bơm và động cơ đặt chung trên một bệ

Bơm RY40-25-200 và động cơ 4 kW được lắp trên cùng một bệ máy. Thay vì phải bố trí động cơ, bộ truyền động và bơm tại nhiều vị trí khác nhau, toàn bộ hệ thống được tập trung thành một cụm hoàn chỉnh.

Thiết kế này vừa giảm diện tích nền cần thiết vừa giúp đơn giản hóa việc xác định vị trí lắp đặt trong nhà máy.

Truyền động trực tiếp giúp giảm kích thước hệ thống

Động cơ truyền mô-men tới trục bơm thông qua khớp nối mềm. RY40-25-200 không cần một hệ thống truyền động dây đai với bánh đai và khoảng cách lớn giữa động cơ và bơm.

Khớp nối được bố trí ngay giữa hai đầu trục nên chiều dài của hệ truyền động được kiểm soát tốt. Đây là một yếu tố trực tiếp giúp cụm bơm nhỏ gọn hơn.

Kết cấu đỡ một phía giảm số lượng cụm cơ khí

RY40-25-200 sử dụng dạng kết cấu đỡ một phía. Bánh công tác được bố trí ở đầu trục, trong khi trục được giữ bởi cụm ổ bi và thân ổ trục phía sau.

Cách bố trí này giúp tập trung hệ thống đỡ trục vào một cụm thay vì phải sử dụng nhiều gối đỡ phân bố xung quanh bơm. Thân bơm, nắp bơm, giá đỡ và thân ổ trục vì vậy có thể liên kết liên tục thành một kết cấu tương đối gọn.

Tản nhiệt tự nhiên giảm không gian cho hệ thống làm mát

Một đặc điểm góp phần đáng kể vào khả năng tiết kiệm không gian của Bơm dầu truyền nhiệt RY40-25-200 là sử dụng giải pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước riêng.

Nhờ đó, khu vực quanh bơm không phải bố trí thêm đường nước cấp, đường nước hồi, van và các thiết bị phụ trợ phục vụ làm mát. Không gian kỹ thuật dành cho cụm bơm được giảm xuống và hệ thống đường ống xung quanh cũng đơn giản hơn.

Các chi tiết cơ khí được bố trí tập trung

Các bộ phận chính gồm bánh công tác, trục bơm, ổ bi, thân ổ trục, bộ làm kín và giá đỡ được bố trí liên tiếp trong cùng một cụm.

Thiết kế tập trung giúp hạn chế khoảng trống không cần thiết giữa các bộ phận. Đồng thời, từng chi tiết vẫn được phân chia rõ để có thể tháo kiểm tra khi cần bảo dưỡng.

Cửa xả hướng lên hỗ trợ tiết kiệm diện tích đường ống

Cửa xả của RY40-25-200 được bố trí theo phương thẳng đứng. Dầu sau khi được tăng áp có thể đi trực tiếp lên đường ống phía trên thay vì phải bố trí đường ống chạy ngang qua một khoảng không gian lớn bên cạnh máy.

Trong những khu vực có nhiều máy móc hoặc đường ống công nghệ, cách bố trí này giúp tận dụng không gian theo chiều cao và giảm diện tích chiếm chỗ trên mặt bằng.

Thiết kế nhỏ nhưng vẫn đáp ứng thông số làm việc

Mặc dù có kết cấu tương đối gọn, RY40-25-200 vẫn được thiết kế cho điểm làm việc lưu lượng 10 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 4 kW.

Điều này cho phép bơm tạo khả năng tuần hoàn dầu với cột áp tương đối cao mà không cần một cụm truyền động cồng kềnh. Vì vậy, RY40-25-200 phù hợp với những hệ thống cần tiết kiệm diện tích nhưng vẫn yêu cầu khả năng thắng trở lực đường ống tốt.

Thuận lợi khi bố trí trong cụm gia nhiệt

Kích thước gọn giúp RY40-25-200 dễ bố trí gần lò dầu tải nhiệt, bộ trao đổi nhiệt hoặc các thiết bị công nghệ. Khoảng cách giữa bơm và hệ thống chính có thể được tối ưu, từ đó hạn chế việc phải dành một khu vực riêng quá lớn cho cụm bơm.

Đặc điểm này đặc biệt hữu ích trong nhà máy có mật độ thiết bị cao, nơi diện tích dành cho đường ống và máy phụ trợ thường bị giới hạn.

Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn tiết kiệm không gian nhờ kết cấu trục ngang, dạng đỡ một phía, bơm và động cơ đặt chung trên bệ, truyền động trực tiếp bằng khớp nối và sử dụng cơ chế tản nhiệt tự nhiên.

Việc tập trung các chi tiết cơ khí thành một cụm và bố trí cửa hút – cửa xả hợp lý giúp giảm diện tích lắp đặt mà vẫn duy trì khả năng làm việc ở lưu lượng 10 m³/h và cột áp 50 m. Đây là lợi thế của RY40-25-200 khi bố trí trong các hệ thống dầu truyền nhiệt có không gian kỹ thuật hạn chế.

Đánh giá khả năng hoạt động bền bỉ liên tục của Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 có khả năng hoạt động bền bỉ liên tục khi được lắp đặt và vận hành đúng điều kiện kỹ thuật. Kết cấu chuyên dụng cho dầu nóng, cụm trục được đỡ chắc chắn, hệ thống ổ bi, bộ phận làm kín và cơ chế tản nhiệt tự nhiên là những yếu tố giúp bơm duy trì trạng thái làm việc ổn định trong các hệ thống tuần hoàn dầu truyền nhiệt.

Cụm trục và ổ bi hỗ trợ vận hành liên tục

RY40-25-200 sử dụng trục bơm được định vị bởi hai bộ vòng bi trong thân ổ trục. Kết cấu này giúp trục duy trì độ ổn định khi bánh công tác quay ở tốc độ 2.900 vòng/phút, hạn chế hiện tượng đảo trục và rung động quá mức.

Khi ổ bi được bôi trơn đầy đủ và bơm – động cơ được căn chỉnh đồng tâm, cụm rôto có thể duy trì chuyển động ổn định trong thời gian dài. Đây là yếu tố quan trọng đối với hệ thống dầu truyền nhiệt thường phải vận hành liên tục theo dây chuyền sản xuất.

Thiết kế tản nhiệt giúp bảo vệ cụm ổ trục

Một lợi thế của RY40-25-200 là cơ chế tản nhiệt tự nhiên. Kết cấu này giúp hạn chế lượng nhiệt từ dầu nóng truyền trực tiếp đến khu vực ổ bi và hệ thống bôi trơn.

Việc giảm tích tụ nhiệt tại cụm ổ trục giúp hạn chế tình trạng ổ bi quá nóng, dầu hoặc mỡ bôi trơn nhanh suy giảm và các chi tiết quay bị ảnh hưởng bởi nhiệt độ cao. Nhờ đó, bơm có điều kiện thuận lợi hơn để làm việc kéo dài.

Hệ thống làm kín phù hợp với vận hành dầu nóng

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt tại khu vực trục. Hệ thống này giúp kiểm soát dầu nóng và hạn chế rò rỉ trong quá trình trục quay liên tục.

Khi bộ chèn và phớt được duy trì trong tình trạng tốt, dầu truyền nhiệt được giữ ổn định bên trong bơm, đồng thời cụm ổ trục phía sau được bảo vệ khỏi sự xâm nhập của môi chất nóng.

Duy trì lưu lượng giúp bơm làm việc ổn định

Khả năng hoạt động bền bỉ của RY40-25-200 phụ thuộc nhiều vào việc duy trì đúng vùng lưu lượng. Với điểm làm việc 10 m³/h và cột áp 50 m, bơm nên được vận hành gần khu vực thiết kế thay vì thường xuyên chạy ở lưu lượng quá thấp.

Dòng dầu liên tục qua thân bơm giúp quá trình thủy lực diễn ra ổn định. Ngược lại, nếu bơm bị ép chạy ở lưu lượng quá nhỏ trong thời gian dài, nhiệt và rung động bên trong có thể tăng, làm giảm độ bền của các chi tiết.

Bôi trơn quyết định độ bền khi chạy dài giờ

Ổ bi là bộ phận làm việc liên tục cùng trục nên chế độ bôi trơn có ảnh hưởng trực tiếp đến tuổi thọ của RY40-25-200. Dầu và mỡ bôi trơn cần được duy trì đúng lượng, đúng vị trí và kiểm tra định kỳ.

Bôi trơn tốt giúp giảm ma sát, hạn chế nhiệt phát sinh và giảm tốc độ mài mòn của ổ bi. Đây là điều kiện quan trọng để bơm duy trì hoạt động trong những dây chuyền phải chạy nhiều giờ liên tục.

Khả năng vận hành lâu dài phụ thuộc vào bảo dưỡng

RY40-25-200 có kết cấu phù hợp với chế độ vận hành công nghiệp, nhưng khả năng chạy bền không có nghĩa là có thể hoạt động liên tục mà không kiểm tra. Độ rung, tiếng ồn, nhiệt độ ổ bi, tình trạng làm kín và hệ thống bôi trơn cần được theo dõi định kỳ.

Việc phát hiện sớm ổ bi mòn, phớt xuống cấp hoặc trục mất đồng tâm giúp ngăn những hư hỏng nhỏ phát triển thành sự cố lớn, từ đó duy trì khả năng làm việc liên tục của bơm.

Đánh giá khả năng hoạt động bền bỉ liên tục của Bơm dầu truyền nhiệt RY40-25-200 cho thấy model này có nhiều đặc điểm phù hợp với chế độ vận hành dài giờ, gồm kết cấu đỡ trục chắc chắn, hai bộ vòng bi, hệ thống làm kín dầu nóng và thiết kế tản nhiệt tự nhiên.

Với lưu lượng 10 m³/h, cột áp 50 m, công suất 4 kW và tốc độ 2.900 vòng/phút, RY40-25-200 có thể duy trì quá trình tuần hoàn dầu ổn định trong thời gian dài khi được căn chỉnh đúng, bôi trơn đầy đủ, duy trì lưu lượng phù hợp và thực hiện bảo dưỡng định kỳ.
