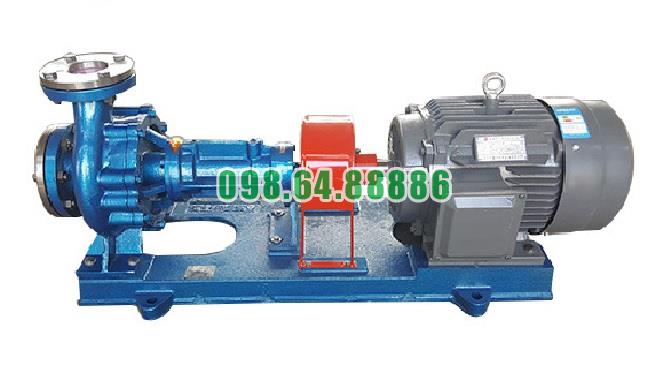

Bơm dầu nóng công nghiệp RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Tính năng tản nhiệt tự nhiên độc đáo trên Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế để vận chuyển dầu nóng trong các hệ thống cấp nhiệt công nghiệp. Điểm nổi bật của bơm là khả năng tản nhiệt tự nhiên mà không cần sử dụng nước làm mát, giúp kết cấu gọn hơn, giảm thiết bị phụ trợ và hạn chế sự cố liên quan đến đường nước.

Tính năng tản nhiệt tự nhiên được hình thành từ cách bố trí tách biệt giữa thân bơm chứa dầu nóng và cụm ổ trục. Nhiệt được truyền qua các chi tiết trung gian rồi phát tán dần ra không khí trước khi ảnh hưởng lớn đến ổ bi, chất bôi trơn và cụm truyền động.

Nguyên lý tản nhiệt tự nhiên

Khi Bơm dầu truyền nhiệt RY25-25-160 hoạt động, dầu nóng đi qua thân bơm và truyền nhiệt sang các chi tiết kim loại xung quanh. Nhiệt từ thân bơm tiếp tục lan sang nắp bơm, trục, giá đỡ và thân ổ trục.

Thay vì sử dụng dòng nước để thu nhiệt, bơm tận dụng bề mặt kim loại tiếp xúc với không khí. Nhiệt được giải phóng ra môi trường thông qua hai quá trình chính:

• Đối lưu tự nhiên giữa bề mặt bơm và không khí.
• Bức xạ nhiệt từ các chi tiết có nhiệt độ cao ra môi trường xung quanh.

Quá trình này diễn ra liên tục trong thời gian bơm vận hành, giúp hạn chế nhiệt tích tụ tại cụm ổ trục.

Khoảng cách giữa thân bơm và cụm ổ trục

Thân bơm là khu vực tiếp xúc trực tiếp với dầu truyền nhiệt nên có nhiệt độ cao nhất. Cụm ổ trục được bố trí phía sau và không tiếp xúc trực tiếp với môi chất nóng.

Giữa hai khu vực có nắp bơm và giá đỡ làm bộ phận trung gian. Khoảng cách kết cấu này giúp kéo dài đường truyền nhiệt từ buồng bơm đến ổ bi.

Trong quá trình nhiệt truyền qua các chi tiết trung gian, một phần nhiệt được phát tán ra không khí. Nhờ đó, lượng nhiệt truyền đến thân ổ trục được giảm đáng kể so với thiết kế đặt ổ bi sát buồng dầu nóng.

Vai trò tản nhiệt của nắp bơm

Nắp bơm nằm giữa thân bơm và giá đỡ, tạo vùng chuyển tiếp từ khu vực có nhiệt độ cao sang khu vực ổ trục.

Bề mặt nắp bơm tiếp xúc trực tiếp với không khí, giúp giải phóng một phần nhiệt trước khi nhiệt truyền dọc theo trục hoặc qua các mối liên kết về phía sau.

Nắp bơm còn giúp phân tán nhiệt trên diện tích lớn hơn, hạn chế tình trạng nhiệt tập trung tại một vị trí quanh trục và cụm làm kín.

Vai trò của giá đỡ trung tâm

Giá đỡ trung tâm không chỉ giữ chắc cụm ổ trục mà còn tham gia vào quá trình tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY25-25-160.

Bộ phận này tạo khoảng cách cần thiết giữa thân bơm nóng và thân ổ trục. Bề mặt giá đỡ tiếp xúc với không khí giúp nhiệt tiếp tục được phát tán trong quá trình truyền từ phía trước ra phía sau.

Nhờ có vùng giá đỡ, cụm ổ bi không bị đặt trực tiếp trong khu vực có nhiệt độ cao. Điều này giúp bảo vệ dầu và mỡ bôi trơn, hạn chế tình trạng chất bôi trơn nhanh bị biến chất.

Thân ổ trục hỗ trợ giải phóng nhiệt

Thân ổ trục bao quanh hai ổ bi và chứa chất bôi trơn. Bề mặt bên ngoài của thân ổ trục được để tiếp xúc với không khí nhằm hỗ trợ tản nhiệt.

Nhiệt tại cụm ổ trục có thể đến từ hai nguồn:

• Nhiệt truyền từ thân bơm và trục bơm.
• Nhiệt sinh ra do ma sát của ổ bi khi trục quay ở tốc độ 2.900 vòng/phút.

Thân ổ trục tiếp nhận lượng nhiệt này và phát tán ra môi trường. Khi khu vực lắp đặt thông thoáng, không khí lưu chuyển quanh thân ổ trục sẽ giúp quá trình giải nhiệt diễn ra hiệu quả hơn.

Hạn chế nhiệt truyền dọc theo trục

Trục bơm liên kết trực tiếp với bánh công tác nên có thể dẫn nhiệt từ buồng dầu nóng về phía ổ bi. Tuy nhiên, đoạn trục giữa bánh công tác và cụm ổ trục có chiều dài nhất định, tạo điều kiện để nhiệt phân bố và phát tán dần.

Nhiệt truyền dọc trục không tập trung ngay tại ổ bi mà đi qua vùng nắp bơm, bộ làm kín và khoảng không gian của giá đỡ. Các chi tiết xung quanh tiếp nhận một phần nhiệt rồi giải phóng ra không khí.

Cách bố trí này giúp giảm tốc độ truyền nhiệt đến ổ bi và khớp nối phía sau.

Kết hợp tản nhiệt với hệ thống bôi trơn

Tính năng tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY25-25-160 được kết hợp với việc bôi trơn ổ bi đúng cách.

Chất bôi trơn tạo lớp ngăn cách giữa các bề mặt chuyển động, giúp giảm ma sát và hạn chế lượng nhiệt phát sinh trong ổ bi. Khi ma sát thấp, hệ thống tản nhiệt tự nhiên chỉ cần xử lý lượng nhiệt truyền từ thân bơm và phần nhiệt nhỏ sinh ra trong quá trình quay.

Nếu ổ bi thiếu dầu hoặc mỡ, nhiệt ma sát sẽ tăng nhanh và có thể vượt quá khả năng giải nhiệt tự nhiên của thân ổ trục. Vì vậy, tản nhiệt và bôi trơn phải được duy trì đồng thời.

Không cần hệ thống làm mát bằng nước

Bơm RY25-25-160 không cần lắp khoang nước, đường cấp nước hoặc đường hồi nước để làm mát cụm ổ trục.

Việc loại bỏ hệ thống nước làm mát mang lại một số lợi ích trực tiếp:

• Giảm số lượng đường ống và van phụ trợ.
• Không tiêu thụ nước trong quá trình vận hành.
• Không phát sinh cặn bám trong khoang nước làm mát.
• Hạn chế nguy cơ rò rỉ nước vào hệ thống dầu nóng.
• Giảm thời gian kiểm tra và bảo dưỡng đường nước.
• Dễ lắp đặt tại khu vực không có nguồn nước làm mát.

Nhờ đó, cụm Bơm dầu truyền nhiệt RY25-25-160 có kết cấu đơn giản và thuận tiện hơn khi tích hợp vào dây chuyền cấp nhiệt.

Bảo vệ ổ bi và chất bôi trơn

Mục đích quan trọng của thiết kế tản nhiệt tự nhiên là hạn chế nhiệt độ quá cao tại hai ổ bi.

Khi nhiệt độ ổ bi được duy trì ổn định, dầu và mỡ bôi trơn ít bị oxy hóa, khô cứng hoặc mất khả năng bôi trơn. Điều này giúp giảm ma sát, hạn chế độ rơ và duy trì trục bơm quay đúng tâm.

Tản nhiệt hiệu quả còn góp phần bảo vệ phớt dầu, bộ chèn làm kín và bề mặt trục tại khu vực chuyển tiếp giữa thân bơm với thân ổ trục.

Điều kiện để tản nhiệt tự nhiên đạt hiệu quả

Khu vực lắp đặt phải thông thoáng

Bề mặt nắp bơm, giá đỡ và thân ổ trục cần được tiếp xúc với không khí. Không nên đặt bơm trong không gian quá kín hoặc che phủ cụm ổ trục bằng vật liệu cản nhiệt.

Bề mặt bơm phải sạch

Bụi bẩn, dầu bám và cặn dày trên bề mặt kim loại có thể làm giảm khả năng truyền nhiệt ra không khí. Vì vậy, khu vực tản nhiệt cần được vệ sinh định kỳ.

Ổ bi phải được bôi trơn đầy đủ

Chất bôi trơn đúng loại và đủ lượng giúp giảm nhiệt phát sinh do ma sát. Không nên nạp quá nhiều mỡ vì mỡ dư cũng có thể làm tăng lực cản và nhiệt độ ổ bi.

Bơm phải được căn chỉnh đồng tâm

Trục bơm và trục động cơ lệch tâm sẽ làm ổ bi chịu tải không đều, dẫn đến ma sát và nhiệt độ tăng cao. Căn chỉnh chính xác giúp tính năng tản nhiệt tự nhiên hoạt động trong điều kiện bình thường.

Dầu nóng phải được gia nhiệt từ từ

Gia nhiệt từ từ giúp thân bơm, trục và giá đỡ giãn nở đồng đều. Điều này hạn chế ứng suất nhiệt và tránh làm cụm ổ trục nóng lên đột ngột.

Dấu hiệu khả năng tản nhiệt bị suy giảm

Tính năng tản nhiệt tự nhiên cần được kiểm tra khi xuất hiện những dấu hiệu như:

• Thân ổ trục nóng lên nhanh.
• Ổ bi phát tiếng ồn bất thường.
• Mỡ bôi trơn chảy ra hoặc đổi màu.
• Trục quay nặng hơn bình thường.
• Bơm rung mạnh tại phía ổ trục.
• Bề mặt giá đỡ và thân ổ trục bị phủ kín bởi bụi dầu.
• Nhiệt độ cụm truyền động tăng liên tục.

Khi gặp các dấu hiệu này, cần kiểm tra độ thông thoáng, tình trạng bôi trơn, độ đồng tâm và khả năng quay của ổ bi.

Tính năng tản nhiệt tự nhiên độc đáo trên Bơm dầu truyền nhiệt RY25-25-160 dựa trên việc bố trí tách biệt thân bơm nóng với cụm ổ trục. Nắp bơm, giá đỡ trung tâm, khoảng cách dọc trục và bề mặt thân ổ trục giúp nhiệt được phát tán dần ra không khí.

Thiết kế này giúp bơm không cần sử dụng nước làm mát, giảm đường ống phụ trợ, hạn chế nguy cơ nước xâm nhập vào dầu và đơn giản hóa quá trình bảo dưỡng. Khi khu vực lắp đặt thông thoáng, ổ bi được bôi trơn đầy đủ và trục được căn chỉnh chính xác, hệ thống tản nhiệt tự nhiên giúp Bơm dầu truyền nhiệt RY25-25-160 duy trì hoạt động ổn định trong môi trường dầu nóng.

Nguyên lý hoạt động ly tâm áp dụng trên Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 hoạt động theo nguyên lý ly tâm, trong đó động cơ truyền chuyển động quay đến bánh công tác để tạo dòng chảy và áp suất cho dầu tải nhiệt. Quá trình làm việc diễn ra liên tục từ cửa hút, qua bánh công tác, đến thân bơm và cửa xả.

Với tốc độ quay 2.900 vòng/phút, bơm tạo lưu lượng 3 m³/h và cột áp 27 m. Những thông số này thể hiện khả năng tuần hoàn dầu nóng trong các hệ thống gia nhiệt có quy mô nhỏ và vừa.

Dầu truyền nhiệt đi vào tâm bánh công tác

Khi bơm được khởi động, bánh công tác quay cùng với trục bơm. Dầu truyền nhiệt từ đường ống hút đi vào bơm theo hướng trục và được dẫn đến khu vực trung tâm của bánh công tác.

Tâm bánh công tác là vùng có áp suất thấp. Khi lượng dầu tại đây liên tục được các cánh bơm đưa ra phía ngoài, dầu mới từ đường hút tiếp tục đi vào để lấp đầy khoảng trống. Nhờ đó, dòng dầu được duy trì liên tục trong suốt quá trình bơm hoạt động.

Thân bơm phải được mồi đầy dầu trước khi khởi động. Nếu trong buồng bơm còn nhiều không khí, bánh công tác không thể truyền năng lượng hiệu quả cho môi chất và bơm khó tạo được dòng chảy ổn định.

Bánh công tác truyền năng lượng cho dầu

Động cơ công suất 1,5 kW truyền mô-men qua khớp nối đến trục bơm. Trục làm bánh công tác quay với tốc độ 2.900 vòng/phút.

Khi bánh công tác quay, các cánh bơm tiếp xúc với dầu và kéo dòng dầu chuyển động theo chiều quay. Dầu nằm giữa các cánh vừa quay quanh trục, vừa dịch chuyển từ tâm bánh công tác ra phía mép ngoài.

Trong quá trình này, cơ năng từ động cơ được truyền sang dòng dầu. Vận tốc của dầu tăng dần khi bán kính chuyển động tăng, tạo cơ sở hình thành dòng chảy ly tâm bên trong bơm.

Dầu được đẩy từ tâm ra mép ngoài

Khi chuyển động qua các rãnh cánh, dầu truyền nhiệt chịu tác động của chuyển động ly tâm và được đưa ra mép ngoài bánh công tác.

Tại vùng ngoài của bánh công tác, dầu có vận tốc và năng lượng lớn hơn so với lúc đi vào tâm. Dòng dầu sau đó rời bánh công tác theo hướng gần tiếp tuyến và đi vào khoang dẫn dòng của thân bơm.

Việc dầu liên tục rời khỏi bánh công tác làm áp suất tại tâm tiếp tục giảm. Sự chênh lệch áp suất giữa đường hút và tâm bánh công tác giúp dầu mới đi vào bơm, tạo thành chu trình hút và đẩy liên tục.

Chuyển đổi động năng thành áp năng

Dầu rời bánh công tác với vận tốc cao nhưng phần lớn năng lượng lúc này tồn tại dưới dạng động năng. Khi đi vào khoang thân bơm có tiết diện lớn hơn, tốc độ dòng dầu giảm dần.

Sự giảm vận tốc làm một phần động năng được chuyển đổi thành áp năng. Nhờ quá trình này, Bơm dầu truyền nhiệt RY25-25-160 tạo được cột áp 27 m tại điểm làm việc thiết kế.

Áp năng hình thành giúp dòng dầu vượt qua trở lực của đường ống, van, cút nối, bộ trao đổi nhiệt và các thiết bị sử dụng nhiệt trong hệ thống.

Dòng dầu được đưa ra cửa xả

Sau khi được thu gom và tăng áp trong thân bơm, dầu truyền nhiệt được dẫn đến cửa xả. Cửa xả bố trí theo hướng tâm và phương thẳng đứng, phù hợp với hướng chuyển động của dầu sau khi rời bánh công tác.

Từ cửa xả, dầu tiếp tục đi vào đường ống đẩy và được đưa đến thiết bị gia nhiệt hoặc khu vực sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay về phía cửa hút và tiếp tục chu trình tuần hoàn.

Trình tự chuyển động của dầu trong bơm có thể khái quát như sau:

Cửa hút → tâm bánh công tác → rãnh cánh → mép ngoài bánh công tác → khoang thân bơm → cửa xả.

Vai trò của tốc độ quay 2.900 vòng/phút

Tốc độ quay ảnh hưởng trực tiếp đến mức năng lượng mà bánh công tác truyền cho dầu. Ở tốc độ 2.900 vòng/phút, bánh công tác tạo đủ vận tốc để bơm đạt lưu lượng 3 m³/h và cột áp 27 m.

Nếu tốc độ quay thấp hơn định mức, vận tốc dầu tại mép bánh công tác giảm, làm lưu lượng và cột áp không đạt yêu cầu. Nếu tốc độ vượt quá thiết kế, tải lên trục, ổ bi, bánh công tác và động cơ có thể tăng cao.

Do đó, Bơm dầu truyền nhiệt RY25-25-160 cần làm việc đúng tốc độ thiết kế để nguyên lý ly tâm phát huy hiệu quả và cụm rôto vận hành ổn định.

Ảnh hưởng của chiều quay bánh công tác

Các cánh của bánh công tác được thiết kế theo một chiều quay xác định. Khi nhìn từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.

Nếu động cơ quay ngược chiều, bánh công tác vẫn chuyển động nhưng không thể dẫn dầu đúng theo hình dạng cánh thiết kế. Khi đó, dòng dầu ra yếu, lưu lượng giảm và cột áp không đạt mức 27 m.

Kiểm tra chiều quay trước khi vận hành chính thức là bước cần thiết để bảo đảm nguyên lý hoạt động ly tâm diễn ra đúng.

Điều kiện duy trì hoạt động ly tâm ổn định

Để quá trình hút, tăng tốc và đẩy dầu diễn ra liên tục, bơm cần được điền đầy môi chất. Van hút phải mở hoàn toàn và đường hút không được lọt khí.

Bánh công tác phải quay đúng chiều, đúng tốc độ và không bị tắc bởi cặn bẩn. Dòng dầu qua bơm cũng cần được duy trì ở mức phù hợp, tránh vận hành quá lâu với lưu lượng quá thấp.

Trong quá trình điều chỉnh, lưu lượng nên được kiểm soát bằng van xả. Không nên khép van hút để giảm lưu lượng vì điều này làm giảm áp suất đầu vào, khiến dòng dầu đi vào tâm bánh công tác không ổn định.

Nguyên lý hoạt động ly tâm áp dụng trên Bơm dầu truyền nhiệt RY25-25-160 bắt đầu khi động cơ 1,5 kW làm bánh công tác quay ở tốc độ 2.900 vòng/phút. Dầu được hút vào tâm bánh công tác, nhận năng lượng từ các cánh bơm và chuyển động ra mép ngoài.

Sau khi rời bánh công tác, dầu đi vào thân bơm, nơi động năng được chuyển đổi thành áp năng. Quá trình này giúp bơm tạo lưu lượng 3 m³/h và cột áp 27 m để duy trì tuần hoàn dầu trong hệ thống.

Hiệu quả hoạt động ly tâm phụ thuộc vào việc bơm có đầy dầu, bánh công tác quay đúng chiều, tốc độ ổn định và đường hút luôn cung cấp đủ môi chất.
