Vỏ bơm dày dặn chịu áp suất lớn trên bơm dầu truyền nhiệt RY65-40-200A là một yếu tố quan trọng giúp thiết bị phù hợp với hệ thống tuần hoàn dầu nóng công nghiệp. Theo tài liệu của dòng RY, các bộ phận chịu áp như thân bơm, cửa hút và cửa xả được thiết kế theo mức áp suất 16 bar, tạo nền tảng chắc chắn cho quá trình vận hành.
Thân bơm là bộ phận trực tiếp chứa và dẫn dầu truyền nhiệt khi bơm hoạt động. Vì phải đồng thời chịu nhiệt độ cao và áp lực của môi chất, kết cấu thân bơm cần bảo đảm độ cứng vững và khả năng chịu áp phù hợp.
Ở bơm dầu truyền nhiệt RY65-40-200A, thân bơm thuộc nhóm chi tiết chịu áp của dòng RY, được thiết kế để đáp ứng điều kiện làm việc trong hệ thống dầu nóng công nghiệp.
Theo thông số kết cấu của dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo mức 16 bar.
Điều này cho thấy vỏ bơm RY65-40-200A được định hướng cho môi trường làm việc có áp lực tương đối cao, chứ không chỉ đơn thuần vận chuyển dầu nóng ở áp suất thấp.
Cần lưu ý rằng 16 bar là mức thiết kế của các bộ phận chịu áp, không phải cột áp vận hành thực tế của model.
Khi dầu truyền nhiệt được cánh bơm tăng năng lượng và đẩy ra cửa xả, áp lực tác động trực tiếp lên thân bơm.
Một kết cấu vỏ chắc chắn giúp hạn chế biến dạng cơ học, duy trì độ kín giữa các chi tiết và hỗ trợ bơm hoạt động ổn định trong thời gian dài.
Đây là yếu tố đặc biệt quan trọng khi RY65-40-200A làm việc liên tục trong hệ thống dầu nóng.
Model RY65-40-200A có cột áp 35 m tại lưu lượng 25 m³/h.
Trong quá trình vận hành, thân bơm phải chịu áp lực sinh ra khi dầu được tăng áp và đẩy qua hệ thống. Kết cấu chịu áp của dòng RY giúp RY65-40-200A đáp ứng tốt yêu cầu này trong điều kiện lắp đặt phù hợp.
Khả năng chịu áp không chỉ phụ thuộc vào riêng vỏ bơm mà còn liên quan đến các vị trí kết nối đường ống.
Ở dòng RY, mặt bích hút và mặt bích xả được thiết kế cùng tiêu chuẩn chịu áp với các bộ phận chịu áp khác. Điều này giúp toàn bộ cụm bơm có tính đồng bộ tốt hơn khi làm việc trong hệ thống kín.
Dù kết cấu bơm được thiết kế chịu áp tốt, đường ống hút và xả vẫn cần có giá đỡ riêng. Không nên để trọng lượng hoặc lực từ đường ống truyền trực tiếp lên thân bơm.
Các mặt bích cũng cần được lắp đúng tâm và siết kín để tránh tạo ứng suất không cần thiết lên vỏ bơm, đặc biệt khi hệ thống vừa có áp suất vừa làm việc ở nhiệt độ cao.
Vỏ bơm dày dặn chịu áp suất lớn trên bơm dầu truyền nhiệt RY65-40-200A là một ưu điểm quan trọng của thiết bị khi sử dụng trong hệ thống tuần hoàn dầu nóng.
Kết cấu các bộ phận chịu áp của dòng RY được thiết kế theo mức 16 bar, kết hợp với khả năng làm việc của RY65-40-200A ở lưu lượng 25 m³/h và cột áp 35 m, giúp bơm có nền tảng cơ khí chắc chắn cho môi trường công nghiệp.
Khi được lắp đặt đúng kỹ thuật và không để đường ống truyền tải trọng lên thân bơm, RY65-40-200A có thể duy trì độ ổn định tốt trong quá trình vận hành dầu truyền nhiệt có áp lực.
Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A dựa trên chuyển động quay của cánh bơm để tạo chênh lệch áp suất, hút dầu truyền nhiệt vào cửa hút và đẩy dầu nóng ra cửa xả. Quá trình này diễn ra liên tục, tạo thành vòng tuần hoàn dầu nóng trong hệ thống cấp nhiệt.

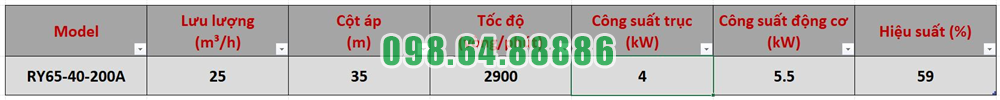

Với thông số đã xác định gồm lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A có nhiệm vụ duy trì dòng dầu truyền nhiệt ổn định trong hệ thống.
Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối đến trục bơm. Trục tiếp tục dẫn động cánh bơm quay với tốc độ 2900 vòng/phút.
Cánh bơm là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt. Khi cánh quay liên tục, dòng dầu bên trong bắt đầu chuyển động theo nguyên lý ly tâm.
Khi cánh bơm quay, dầu tại khu vực tâm cánh được đẩy dần ra phía ngoài. Điều này làm áp suất tại tâm cánh giảm xuống.
Sự chênh lệch áp suất giúp dầu từ đường hút liên tục đi vào cửa hút của RY65-40-200A và tiến đến khu vực trung tâm cánh bơm.
Đây là bước đầu tiên trong quá trình tuần hoàn dầu truyền nhiệt.
Sau khi đi vào tâm cánh, dầu nhận năng lượng từ chuyển động quay của cánh bơm.
Dưới tác động của chuyển động ly tâm, dầu dịch chuyển từ tâm cánh ra phía chu vi với vận tốc tăng dần. Năng lượng cơ học từ động cơ vì vậy được truyền sang dòng dầu.
Đây là phần cốt lõi trong nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A.
Sau khi rời cánh bơm, dầu đi vào thân bơm và được dẫn về cửa đẩy.
Tại đây, một phần năng lượng vận tốc của dòng dầu được chuyển thành áp năng, giúp bơm tạo cột áp để dầu tiếp tục di chuyển qua đường ống.
Với cột áp 35 m, RY65-40-200A cung cấp năng lượng cho dòng dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt tại điểm làm việc tương ứng.
Dầu sau khi ra khỏi cửa đẩy được đưa đến thiết bị sử dụng nhiệt.
Tại đây, dầu truyền một phần nhiệt lượng cho thiết bị hoặc quá trình sản xuất. Sau khi trao đổi nhiệt, dầu quay trở lại đường hồi và tiếp tục đi về phía cửa hút của bơm.
Chu trình có thể mô tả ngắn gọn:
Dầu vào cửa hút → đi vào tâm cánh bơm → cánh bơm truyền năng lượng → dầu ra cửa đẩy → đi đến thiết bị sử dụng nhiệt → dầu hồi về → tiếp tục được bơm tuần hoàn.
Quá trình này lặp lại liên tục trong suốt thời gian hệ thống vận hành.
Khi dầu tại tâm cánh bị đẩy ra phía ngoài, vùng áp suất thấp tại tâm tiếp tục được hình thành.
Dầu mới từ đường hút ngay lập tức đi vào thay thế. Trong khi đó, cánh bơm vẫn quay liên tục nên dầu vừa đi vào lại tiếp tục được truyền năng lượng và đẩy ra cửa xả.
Nhờ quá trình hút và đẩy diễn ra đồng thời, RY65-40-200A tạo được dòng dầu tuần hoàn liên tục thay vì bơm theo từng chu kỳ gián đoạn.
Lưu lượng 25 m³/h thể hiện lượng dầu mà RY65-40-200A tuần hoàn qua hệ thống tại điểm làm việc tương ứng.
Lưu lượng ổn định giúp dầu nóng liên tục đi đến thiết bị sử dụng nhiệt rồi quay trở lại nguồn gia nhiệt. Đây là yếu tố trực tiếp duy trì khả năng vận chuyển nhiệt trong hệ thống.
Tốc độ 2900 vòng/phút giúp cánh bơm tạo chuyển động ly tâm đủ để duy trì quá trình hút và đẩy dầu.
Nếu tốc độ quay không ổn định hoặc chiều quay không đúng, khả năng tạo lưu lượng và cột áp sẽ giảm, từ đó ảnh hưởng đến vòng tuần hoàn dầu nóng.
Động cơ 5,5 kW cung cấp công suất để làm quay trục và cánh bơm.
Chuỗi truyền năng lượng diễn ra theo hướng:
Động cơ → khớp nối → trục bơm → cánh bơm → dầu truyền nhiệt.
Nhờ nguồn công suất này, cánh bơm liên tục truyền năng lượng cho dòng dầu và duy trì quá trình tuần hoàn.
Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A là quá trình cánh bơm quay tạo vùng áp suất thấp ở cửa hút, hút dầu vào tâm cánh, truyền năng lượng cho dầu rồi đẩy dầu ra cửa xả.
Dầu sau đó đi đến thiết bị sử dụng nhiệt, trao đổi nhiệt và quay trở lại cửa hút để tiếp tục chu trình. Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A duy trì dòng dầu nóng tuần hoàn liên tục trong hệ thống truyền nhiệt.

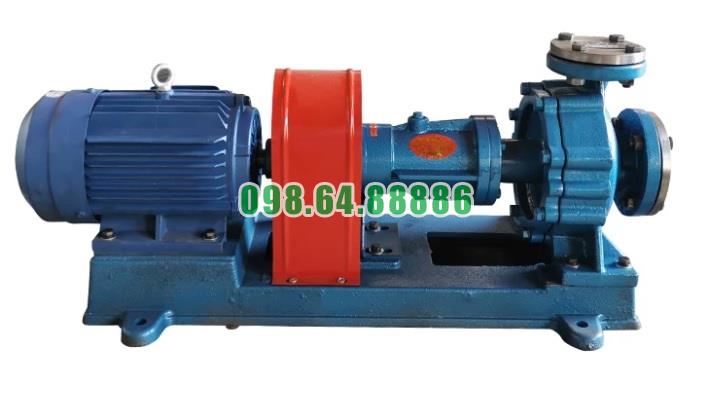

Bơm dầu chịu nhiệt RY65-40-200A Lưu lượng 25 m3/h, công suất 5.5 kW, cột áp 35 m
