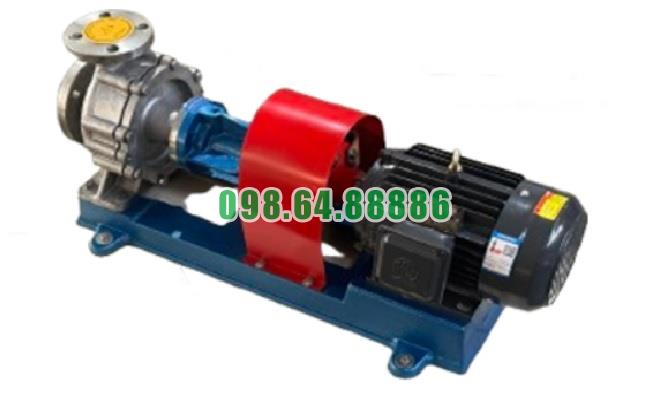

Bơm dầu nóng công nghiệp RY65-50-160 cột áp 32 m, công suất 5.5 kW, tốc độ 2900 vòng/phút, lưu lượng 20 m3/h là model thuộc dòng bơm RY chuyên dùng cho hệ thống tuần hoàn dầu truyền nhiệt. Bộ thông số này tạo nên một điểm làm việc cụ thể, phù hợp với những hệ thống cần duy trì dòng dầu nóng liên tục với lưu lượng tương đối lớn và cột áp ở mức 32 m.

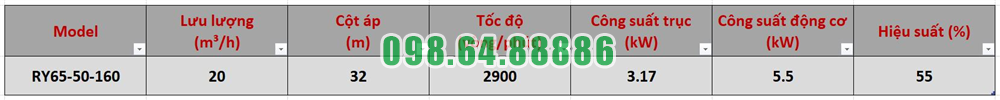

Theo bảng thông số của nhà sản xuất, RY65-50-160 có lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, công suất trục 3,17 kW, động cơ 5,5 kW và hiệu suất 55%.
Thông số điểm làm việc của model gồm:
Model: RY65-50-160
Lưu lượng: 20 m³/h
Cột áp: 32 m
Tốc độ quay: 2.900 vòng/phút
Công suất động cơ: 5,5 kW
Công suất trục: 3,17 kW
Hiệu suất: 55%
Các thông số lưu lượng, cột áp, tốc độ và công suất cần được xem xét đồng thời bởi chúng cùng xác định khả năng làm việc của bơm tại một điểm trên đường đặc tính.
Bơm dầu nóng công nghiệp RY65-50-160 có lưu lượng 20 m³/h, tương đương khả năng vận chuyển 20 mét khối môi chất trong một giờ tại điểm làm việc được nhà sản xuất công bố.
Đối với hệ thống dầu truyền nhiệt, lưu lượng là thông số trực tiếp quyết định lượng dầu được tuần hoàn qua thiết bị gia nhiệt và các thiết bị sử dụng nhiệt.
Mức 20 m³/h giúp RY65-50-160 đáp ứng các hệ thống công nghiệp yêu cầu duy trì một lượng dầu nóng tuần hoàn liên tục thay vì chỉ vận chuyển môi chất theo từng chu kỳ.
Nhà sản xuất yêu cầu không vận hành dòng RY ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải vận hành ở lưu lượng nhỏ, cần sử dụng đường hồi bypass hoặc lựa chọn bơm có kích thước phù hợp hơn.
Do đó, với RY65-50-160, việc lựa chọn bơm cần dựa trên nhu cầu lưu lượng thực tế của hệ thống để tận dụng đúng khả năng 20 m³/h của thiết bị.
Cột áp 32 m của Bơm dầu nóng công nghiệp RY65-50-160 thể hiện khả năng cung cấp năng lượng cho dòng dầu để vượt qua trở lực trong đường ống và các thiết bị của hệ thống.
Trong hệ thống tuần hoàn dầu truyền nhiệt, dòng dầu thường phải đi qua nhiều thành phần như đường ống, van và thiết bị trao đổi nhiệt. Mỗi thành phần đều tạo ra tổn thất áp suất.
Cột áp 32 m vì vậy cần được đối chiếu với tổng trở lực của hệ thống tại lưu lượng 20 m³/h.
Tài liệu dòng RY thể hiện đặc tính làm việc bằng mối quan hệ giữa lưu lượng Q và cột áp H. Khi lựa chọn bơm, điểm làm việc của hệ thống cần nằm trong vùng đặc tính phù hợp và ưu tiên gần vùng có hiệu suất cao.
Vì vậy, thông số 20 m³/h – 32 m nên được xem là một cặp thông số làm việc của RY65-50-160 thay vì đánh giá riêng từng giá trị.
Bơm dầu nóng công nghiệp RY65-50-160 sử dụng động cơ công suất 5,5 kW.
Tại điểm làm việc 20 m³/h và 32 m, bảng thông số của nhà sản xuất ghi công suất trục của bơm là 3,17 kW, trong khi công suất động cơ là 5,5 kW.
Cần phân biệt rõ:
3,17 kW: công suất trục tại điểm làm việc.
5,5 kW: công suất động cơ được bố trí cho bơm.
Động cơ truyền chuyển động đến trục bơm thông qua khớp nối mềm, sau đó trục dẫn động bánh công tác để tạo dòng dầu tuần hoàn.
Tốc độ 2.900 vòng/phút là một trong những thông số quan trọng tạo nên khả năng làm việc của RY65-50-160.
Ở tốc độ này, bánh công tác quay liên tục để truyền năng lượng cho dầu. Dầu đi vào cửa hút, tới khu vực bánh công tác và sau đó được đưa ra cửa xả.
Tài liệu của dòng RY cũng cho biết đường đặc tính tổng hợp thể hiện quan hệ Q-H tại tốc độ xấp xỉ 2.900 vòng/phút.
Do đó, muốn duy trì điểm làm việc 20 m³/h – 32 m, tốc độ quay của bơm cần bảo đảm đúng với thông số thiết kế.
Ngoài bốn thông số chính, bảng kỹ thuật còn ghi nhận hiệu suất của RY65-50-160 là 55% tại điểm làm việc 20 m³/h, cột áp 32 m và tốc độ 2.900 vòng/phút.
Thông số này giúp người sử dụng đánh giá đầy đủ hơn điểm làm việc của bơm thay vì chỉ dựa vào công suất động cơ.
Khi thiết kế hệ thống, cần đưa điểm làm việc thực tế về vùng đặc tính phù hợp để bơm hoạt động đúng với khả năng mà nhà sản xuất công bố.
RY65-50-160 thuộc dòng RY được thiết kế chuyên cho hệ thống tuần hoàn dầu nóng. Tài liệu quy định môi chất phù hợp là chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ không vượt quá 350°C.
Vì vậy, bộ thông số 20 m³/h – 32 m – 5,5 kW – 2.900 vòng/phút cần được xem xét trong đúng điều kiện sử dụng của một bơm dầu truyền nhiệt công nghiệp.
Bơm dầu nóng công nghiệp RY65-50-160 cột áp 32 m, công suất 5.5 kW, tốc độ 2900 vòng/phút, lưu lượng 20 m3/h có bộ thông số làm việc rõ ràng và đồng bộ. Tại điểm này, nhà sản xuất công bố công suất trục 3,17 kW và hiệu suất 55%.
Trong đó, lưu lượng 20 m³/h quyết định lượng dầu tuần hoàn, cột áp 32 m cung cấp khả năng thắng trở lực hệ thống, động cơ 5,5 kW cung cấp nguồn công suất dẫn động và tốc độ 2.900 vòng/phút tạo điều kiện để bánh công tác đạt đặc tính làm việc thiết kế. Đây chính là những thông số cốt lõi cần quan tâm khi lựa chọn Bơm dầu nóng công nghiệp RY65-50-160 cho hệ thống tuần hoàn dầu truyền nhiệt.
Cấu tạo nắp bơm và khả năng chịu tải của Bơm dầu truyền nhiệt RY65-50-160 là yếu tố quan trọng trong tổng thể kết cấu cơ khí của dòng RY. Theo tài liệu kỹ thuật, nắp bơm kết hợp với thân bơm tạo thành cụm thân bơm, đồng thời là vị trí liên kết với thân ổ trục và khu vực làm kín trục.
Trong kết cấu RY65-50-160, cụm thân bơm gồm hai thành phần chính:
Thân bơm.
Nắp bơm.
Nắp bơm được bố trí phía sau bánh công tác, nằm giữa thân bơm và cụm ổ trục. Trên sơ đồ kết cấu dòng RY, nắp bơm là chi tiết số 4, nằm liền kề bánh công tác và trục bơm.
Vị trí này khiến nắp bơm vừa tham gia tạo thành không gian kín của cụm thủy lực, vừa là bộ phận chuyển tiếp giữa phần chứa dầu nóng và phần cơ khí phía sau.
Nắp bơm được bắt chặt với thân bơm bằng hệ thống bu lông. Tài liệu tháo lắp cho thấy khi cần tháo cụm bơm, phải tháo các bu lông liên kết giữa nắp bơm và thân bơm trước khi rút cụm nắp bơm, thân ổ trục và rôto ra ngoài.
Điều này cho thấy nắp bơm là một thành phần kết cấu chịu lực trong cụm vỏ bơm, không phải chỉ là bộ phận che chắn đơn thuần.
Ngoài liên kết với thân bơm, nắp bơm còn được bắt với thân ổ trục.
Trong quy trình tháo, sau khi tách bánh công tác và bộ phận làm kín, tài liệu yêu cầu tháo bu lông liên kết nắp bơm với thân ổ trục để tách hai bộ phận này.
Như vậy, nắp bơm đóng vai trò kết nối giữa:
Thân bơm → nắp bơm → thân ổ trục → trục bơm
Cách bố trí này giúp hình thành một cụm cơ khí liên tục và chắc chắn.
Một điểm quan trọng trong cấu tạo nắp bơm của Bơm dầu truyền nhiệt RY65-50-160 là khu vực làm kín được bố trí trực tiếp trên nắp bơm.
Theo trình tự tháo lắp, vòng chặn và bộ chèn làm kín được lấy ra khỏi buồng làm kín trên nắp bơm.
Do đó, nắp bơm không chỉ tham gia tạo kết cấu chịu áp mà còn tạo vị trí lắp đặt cho hệ thống làm kín quanh trục.
Tài liệu quy định mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Vì nắp bơm là thành phần của cụm thân bơm và trực tiếp bao kín khu vực bánh công tác, có thể xác định về mặt kết cấu rằng nắp bơm phải đáp ứng yêu cầu làm việc của cụm chịu áp.
Tuy nhiên, tài liệu hiện tại không cung cấp riêng giá trị áp suất thử hoặc giới hạn tải độc lập của nắp bơm, vì vậy không nên đưa ra con số chịu tải riêng ngoài cấp áp suất chung 16 bar của các bộ phận chịu áp.
RY65-50-160 thuộc dòng bơm tuần hoàn dầu nóng, sử dụng với môi chất có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ không vượt quá 350°C.
Nắp bơm nằm rất gần bánh công tác và thân bơm nên phải làm việc trong khu vực chịu ảnh hưởng trực tiếp của nhiệt độ dầu.
Trong quá trình vận hành, nắp bơm phải duy trì độ kín và vị trí lắp ghép trong điều kiện:
Dầu tải nhiệt ở nhiệt độ cao.
Áp suất bên trong thân bơm.
Trục và bánh công tác quay liên tục.
Sự giãn nở nhiệt của các chi tiết cơ khí.
Do đó, độ ổn định của nắp bơm có ảnh hưởng trực tiếp tới khả năng duy trì kết cấu của toàn bộ cụm đầu bơm.
Do nắp bơm nằm giữa thân bơm và thân ổ trục, đồng thời chứa buồng làm kín, độ ổn định hình học của nắp bơm góp phần duy trì vị trí tương quan giữa trục, bánh công tác và hệ thống làm kín.
Nếu khu vực này biến dạng hoặc liên kết không chắc chắn, cụm làm kín và trục có thể không còn giữ được vị trí thiết kế.
Vì vậy, xét theo bố trí kết cấu trong tài liệu, nắp bơm đóng vai trò quan trọng trong việc duy trì độ ổn định của cụm đầu bơm.
Nắp bơm được liên kết bằng bu lông với thân bơm và thân ổ trục. Hệ thống liên kết này giúp duy trì lực ép tại các mặt ghép và giữ cụm bơm ở trạng thái ổn định trong quá trình vận hành.
Tài liệu cũng yêu cầu trước khi khởi động phải kiểm tra toàn bộ bu lông của bơm, động cơ, khớp nối và đường ống, bảo đảm không có vị trí bị lỏng.
Đây là yêu cầu đặc biệt quan trọng đối với khu vực nắp bơm vì các mối liên kết phải duy trì độ chặt khi bơm chịu nhiệt và áp suất.
Khi vận chuyển dầu nóng, nhà sản xuất yêu cầu gia nhiệt sơ bộ trước khi khởi động.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp nắp bơm và các chi tiết liên kết tăng nhiệt đồng đều hơn, qua đó hạn chế tác động bất lợi của giãn nở nhiệt đột ngột.
Nhìn theo sơ đồ kết cấu, nắp bơm nằm ở vị trí trung gian giữa thân bơm, bánh công tác, trục, bộ làm kín và thân ổ trục.
Chính vị trí này khiến nắp bơm có vai trò quan trọng trong việc:
Khép kín cụm thân bơm.
Liên kết thân bơm với thân ổ trục.
Tạo buồng bố trí bộ chèn làm kín.
Duy trì vị trí tương quan của trục và cụm đầu bơm.
Tham gia chịu tải áp suất và tải nhiệt của hệ thống.
Tài liệu hiện tại không cung cấp chiều dày, vật liệu chế tạo hay tải trọng riêng của nắp bơm RY65-50-160.
Vì vậy, khi mô tả cấu tạo nắp bơm và khả năng chịu tải của Bơm dầu truyền nhiệt RY65-50-160, chỉ nên khẳng định các yếu tố đã được tài liệu hỗ trợ như vị trí kết cấu, liên kết cơ khí, cấp áp suất chung 16 bar và điều kiện làm việc đến 350°C.
Không nên tự đưa ra thông số về độ dày thành nắp hoặc mác vật liệu nếu chưa có bản vẽ chế tạo từ nhà sản xuất.
Cấu tạo nắp bơm và khả năng chịu tải của Bơm dầu truyền nhiệt RY65-50-160 được thể hiện qua vị trí trung tâm của nắp bơm trong cụm đầu bơm. Nắp bơm liên kết trực tiếp với thân bơm và thân ổ trục, đồng thời chứa buồng làm kín quanh trục.
Với việc thuộc cụm chịu áp cấp 16 bar và làm việc trong hệ thống dầu tải nhiệt có nhiệt độ đến 350°C, nắp bơm phải duy trì độ ổn định trước tác động đồng thời của áp suất, nhiệt độ và tải cơ học. Đây là bộ phận quan trọng giúp RY65-50-160 giữ được kết cấu chắc chắn và độ kín trong quá trình vận hành.

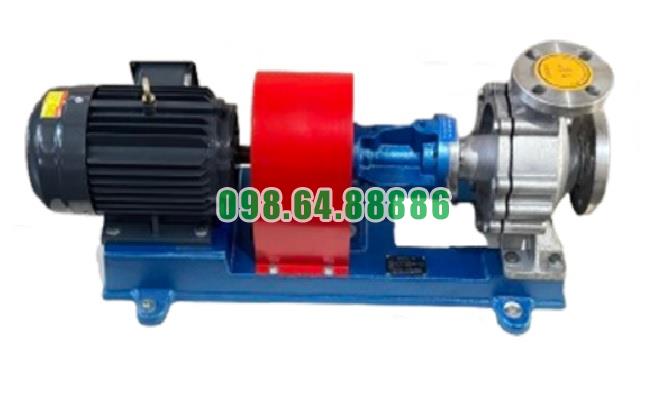

Bơm dầu truyền nhiệt chịu nhiệt cao RY65-50-160 tốc độ 2900 vòng/phút, cột áp 32 m, công suất 5.5 kW, lưu lượng 20 m3/h
