Cột áp linh hoạt thay đổi theo điểm vận hành của bơm dầu truyền nhiệt RY80-50-200 là đặc tính quan trọng khi bơm làm việc trong hệ thống tuần hoàn dầu tải nhiệt. Cột áp của bơm không phải một giá trị cố định trong mọi điều kiện, mà thay đổi theo lưu lượng và điểm làm việc thực tế trên đường đặc tính của bơm.
Với RY80-50-200, tại điểm vận hành đang xét:
Đây là điểm làm việc điển hình của model RY80-50-200, trong đó bơm tạo cột áp khoảng 50 m khi cung cấp lưu lượng 50 m³/h.
Đối với bơm ly tâm như RY80-50-200, cột áp và lưu lượng có quan hệ trực tiếp trên đường đặc tính làm việc.
Khi lưu lượng thay đổi do điều chỉnh van xả hoặc do trở lực của hệ thống thay đổi, cột áp của bơm cũng thay đổi theo. Vì vậy, mức 50 m cột áp cần được hiểu là giá trị tại một điểm làm việc cụ thể, không phải giá trị cố định ở mọi mức lưu lượng.
Khi van xả được khép bớt và lưu lượng giảm, điểm vận hành dịch chuyển trên đường đặc tính của bơm. Trong điều kiện này, cột áp thường thay đổi theo đặc tuyến thủy lực tương ứng của RY80-50-200.
Khi hệ thống cho phép lưu lượng tăng, điểm vận hành tiếp tục dịch chuyển sang vùng lưu lượng lớn hơn. Cột áp tại thời điểm đó cũng không còn giữ nguyên mức 50 m mà thay đổi theo đường đặc tính của bơm.
Cột áp linh hoạt thay đổi theo điểm vận hành của bơm dầu truyền nhiệt RY80-50-200 phụ thuộc vào sự giao nhau giữa đường đặc tính của bơm và đặc tính trở lực của hệ thống.
Nếu đường ống có nhiều van, đoạn uốn, thiết bị trao đổi nhiệt hoặc chiều dài đường ống lớn, trở lực hệ thống sẽ tăng. Khi đó điểm làm việc thực tế của bơm có thể khác với điểm 50 m³/h – 50 m.
Ngược lại, nếu trở lực hệ thống giảm, lưu lượng thực tế có thể tăng và điểm vận hành sẽ dịch chuyển sang vị trí khác trên đường đặc tính.
RY80-50-200 không điều chỉnh cột áp bằng cách thay đổi van hút. Trong quá trình vận hành, van hút cần được mở hoàn toàn và việc điều chỉnh lưu lượng nên thực hiện tại van xả.
Khi thay đổi độ mở van xả, trở lực hệ thống thay đổi, từ đó làm thay đổi lưu lượng và cột áp thực tế của bơm.
Đây là cách điểm vận hành của RY80-50-200 được điều chỉnh trong hệ thống mà vẫn duy trì điều kiện hút ổn định.
Cột áp 50 m chỉ có ý nghĩa khi đi cùng với lưu lượng tương ứng là 50 m³/h. Khi lựa chọn RY80-50-200, cần xem xét đồng thời cả hai thông số này.
Nếu hệ thống yêu cầu 50 m cột áp nhưng lưu lượng thực tế khác xa 50 m³/h, cần kiểm tra đường đặc tính để xác định bơm có còn làm việc trong vùng phù hợp hay không.
Khả năng cột áp thay đổi theo điểm vận hành giúp RY80-50-200 thích ứng với những biến động nhất định của hệ thống tuần hoàn dầu tải nhiệt.
Khi trở lực đường ống thay đổi, bơm sẽ tự hình thành một điểm làm việc mới trên đường đặc tính. Tuy nhiên, điểm này vẫn cần nằm trong vùng vận hành phù hợp để tránh lưu lượng quá thấp, quá cao hoặc gây tải bất lợi cho bơm và động cơ.
Cột áp linh hoạt thay đổi theo điểm vận hành của bơm dầu truyền nhiệt RY80-50-200 là đặc tính tự nhiên của bơm ly tâm. Tại điểm đang xét, bơm đạt 50 m³/h với cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW.
Khi lưu lượng hoặc trở lực hệ thống thay đổi, cột áp thực tế cũng thay đổi theo đường đặc tính của bơm. Vì vậy, khi vận hành RY80-50-200 cần đánh giá đồng thời lưu lượng và cột áp tại đúng điểm làm việc, thay vì coi 50 m là giá trị cố định trong mọi điều kiện
Bơm dầu truyền nhiệt RY80-50-200 được thiết kế cho các hệ thống tuần hoàn dầu nóng trong môi trường công nghiệp có yêu cầu cao về nhiệt độ, độ ổn định vận hành và độ chính xác khi lắp đặt. Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, bơm phù hợp với những dây chuyền cần vận chuyển dầu truyền nhiệt liên tục trong điều kiện làm việc khắt khe.
Một trong những yêu cầu quan trọng của thiết bị trong hệ thống dầu tải nhiệt là khả năng chịu nhiệt độ cao. Dòng bơm RY được sử dụng để vận chuyển chất lỏng có nhiệt độ làm việc tối đa khoảng 350°C, với điều kiện môi chất có tính ăn mòn yếu và không chứa hạt rắn.
Khả năng này giúp RY80-50-200 phù hợp với các hệ thống gia nhiệt công nghiệp, lò dầu tải nhiệt và thiết bị trao đổi nhiệt cần vận hành liên tục ở nhiệt độ cao.
Các bộ phận chịu áp như mặt bích hút, mặt bích xả và thân chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar. Đây là yếu tố quan trọng khi bơm được lắp trong hệ thống tuần hoàn dầu nóng có áp lực và nhiệt độ làm việc cao.
Bệ máy của dòng bơm cũng được thiết kế theo tiêu chuẩn GB5660, góp phần tạo cơ sở cho việc lắp đặt bơm và động cơ ổn định trên cùng một cụm máy.
Để đáp ứng điều kiện vận hành công nghiệp, bơm dầu truyền nhiệt RY80-50-200 cần được lắp đặt với độ đồng tâm chính xác giữa trục bơm và trục động cơ.
Sai lệch đo tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm. Việc kiểm soát độ đồng tâm giúp giảm rung, giảm tải lên ổ bi và hạn chế mài mòn trong quá trình vận hành dài hạn.
Độ rung là một chỉ tiêu quan trọng đối với thiết bị quay trong công nghiệp. Trong quá trình khởi động và vận hành, biên độ rung của dòng bơm RY được yêu cầu không vượt quá khoảng 0,06 mm.
Việc theo dõi rung động giúp phát hiện sớm các vấn đề như lệch tâm, ổ bi hư hỏng, có khí trong đường ống hoặc tải trọng đường ống tác động lên thân bơm.
RY80-50-200 cần được gia nhiệt sơ bộ trước khi vận chuyển dầu nóng. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá khoảng 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Yêu cầu này giúp các chi tiết giãn nở từ từ, hạn chế sốc nhiệt và duy trì độ ổn định của cụm bơm khi chuyển sang chế độ vận hành ở nhiệt độ cao.
Trong điều kiện vận hành công nghiệp, bơm không nên hoạt động kéo dài ở lưu lượng quá thấp. Dòng RY được khuyến nghị không vận hành dưới khoảng 30% lưu lượng thiết kế.
Đối với RY80-50-200 có điểm làm việc 50 m³/h, việc duy trì lưu lượng phù hợp giúp bảo đảm dầu tiếp tục lưu thông qua thân bơm, hạn chế tích tụ nhiệt và giảm nguy cơ vận hành không ổn định.
Đường hút và đường đẩy của RY80-50-200 phải có giá đỡ độc lập, không được để trọng lượng đường ống truyền trực tiếp lên thân bơm hoặc các mặt bích.
Yêu cầu này đặc biệt quan trọng trong hệ thống dầu nóng vì đường ống có thể giãn nở khi nhiệt độ tăng. Đỡ đường ống đúng kỹ thuật giúp hạn chế lực tác động lên bơm và duy trì độ đồng tâm giữa bơm với động cơ.
Bơm dầu truyền nhiệt RY80-50-200 đáp ứng tốt các tiêu chuẩn công nghiệp khắt khe chủ yếu ở khả năng làm việc với dầu nóng đến khoảng 350°C, kết cấu chịu áp 16 bar, yêu cầu căn chỉnh đồng tâm chính xác, kiểm soát rung động và quy trình gia nhiệt nghiêm ngặt.
Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY80-50-200 phù hợp với các hệ thống tuần hoàn dầu tải nhiệt cần vận hành ổn định và liên tục. Tuy nhiên, tài liệu hiện có không nêu chứng nhận theo các tiêu chuẩn như API hoặc ISO cụ thể, vì vậy không nên khẳng định bơm đạt các chứng nhận này nếu chưa có hồ sơ xác nhận từ nhà sản xuất

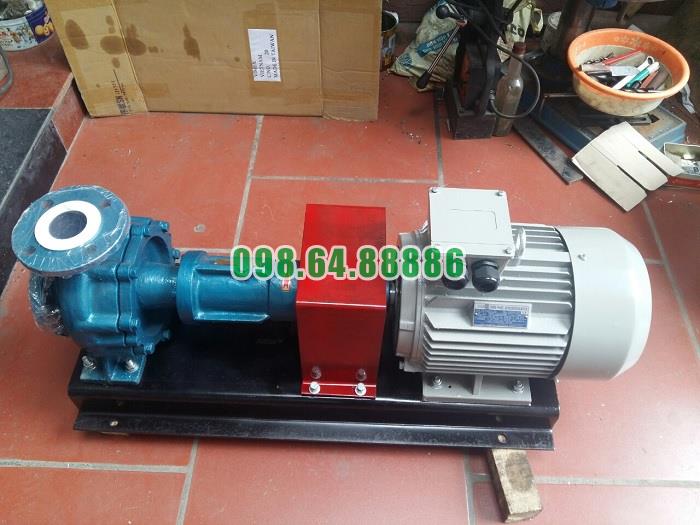

Bơm dầu nhiệt độ cao RY80-50-200 Cột áp 50 m, lưu lượng 50 m3/h, công suất 15 kW
