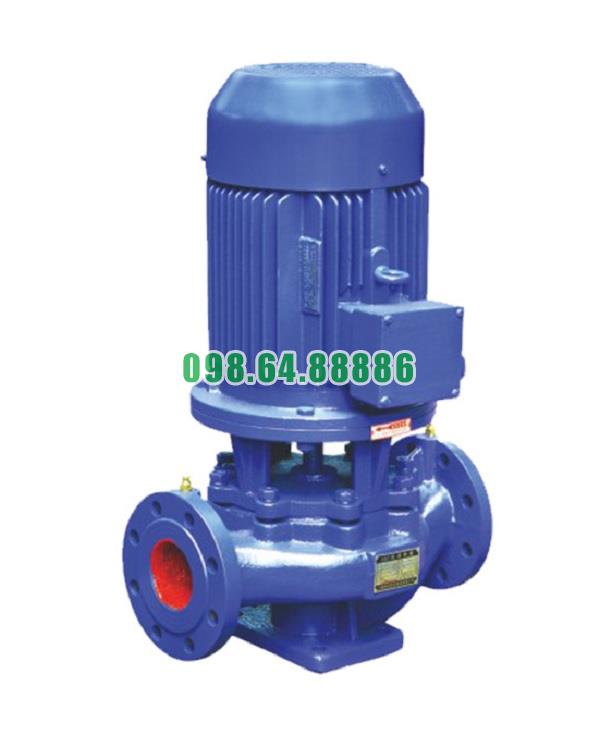

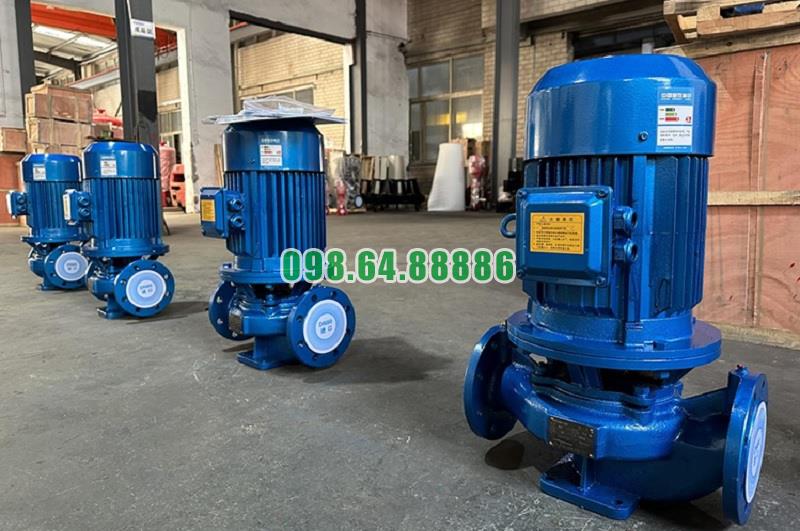

Bơm ly tâm trục đứng ISG80-350A được thiết kế theo kiểu trục đứng đồng trục, giúp tiết kiệm tối đa diện tích lắp đặt so với các dòng bơm trục ngang truyền thống. Nhờ kiểu dáng thẳng đứng, bơm có thể bố trí trong không gian hẹp như phòng kỹ thuật, tầng hầm, hay khu vực trạm bơm trong các tòa nhà cao tầng.
Toàn bộ thân bơm được đúc liền khối theo dạng khoang xoắn ốc (volute casing), tạo nên một hình khối chắc chắn, cân đối và thẩm mỹ. Đế bơm vững chãi, có khả năng cố định chặt xuống nền, mang lại cảm giác bền bỉ và chuyên nghiệp.
Một điểm nhấn trong kiểu dáng hiện đại của ISG80-350A là cửa hút và cửa xả bố trí thẳng hàng theo phương ngang. Kiểu thiết kế này không chỉ gọn gàng mà còn tiện lợi khi kết nối với hệ thống đường ống, giảm bớt các khớp nối cong, qua đó tạo cảm giác tinh giản và hiện đại.
Bơm thường được sơn tĩnh điện với tông màu xanh công nghiệp hoặc xanh xám, vừa chống gỉ, vừa tạo vẻ ngoài hiện đại, phù hợp với tiêu chuẩn của các nhà máy, khu công nghiệp và công trình dân dụng cao cấp.
Động cơ điện 3 pha được lắp trực tiếp đồng trục với thân bơm, bao phủ bởi lớp vỏ nhôm hoặc gang được gia công tinh tế. Sự liền khối giữa bơm và động cơ không chỉ tăng tính thẩm mỹ mà còn thể hiện sự hiện đại trong công nghệ chế tạo.
Với thiết kế hiện đại, gọn gàng và chắc chắn, bơm ly tâm trục đứng ISG80-350A khi lắp đặt trong hệ thống mang lại hình ảnh chuyên nghiệp, thẩm mỹ và phù hợp xu thế kỹ thuật hiện đại. Đây là yếu tố quan trọng đối với các công trình đòi hỏi vừa hiệu quả vận hành vừa tính thẩm mỹ của hạ tầng kỹ thuật.
Kiểu dáng hiện đại của bơm ly tâm trục đứng ISG80-350A thể hiện ở thiết kế trục đứng gọn gàng, cửa hút – xả thẳng hàng, thân bơm liền khối chắc chắn, động cơ đồng trục và màu sơn công nghiệp. Nhờ đó, bơm không chỉ đáp ứng yêu cầu kỹ thuật mà còn mang lại vẻ ngoài hiện đại, phù hợp với các công trình dân dụng và công nghiệp hiện nay.
Dưới đây là mô tả chi tiết về cấu tạo phớt cơ khí (mechanical seal) chống rò rỉ dùng cho bơm ly tâm trục đứng model IRG80-350A, cũng như cách chúng hoạt động và những điểm cần lưu ý để bảo đảm hiệu quả hoạt động:
Một phớt cơ khí tiêu chuẩn cho bơm như IRG80-350A thường gồm các thành phần chính sau:
Mặt quay (rotary face / rotating ring): gắn chặt vào trục bơm, quay theo trục khi bơm hoạt động.
Mặt tĩnh (stationary face / stationary ring): đặt cố định trong thân bơm hoặc phần ghép giữa thân và nắp bơm. Mặt tĩnh áp vào mặt quay để tạo kín.
Lò xo (spring hoặc cơ cấu nén): tạo lực ép giữa hai mặt kín (mặt quay và mặt tĩnh), giúp giữ tiếp xúc vừa đủ để ngăn rò rỉ nhưng không gây mài mòn quá mức.
Vòng đệm thứ cấp (secondary seals, chẳng hạn O-ring, gasket, elastomer, bellows): cung cấp độ kín giữa các thành phần như trục và phần phớt, giữa mặt tĩnh và vỏ bơm.
Thân phớt / bích gá (seal housing / gland / cartridge body): phớt được lắp vào đây, cố định trong buồng phớt của bơm.
Ống bù (bellows hoặc flexible element, nếu là phớt loại bellows / non-pusher): trong các thiết kế đặc biệt, phần này giúp phớt tự điều chỉnh khi trục giãn nở nhiệt hoặc sai lệch nhỏ.
Vật liệu tiếp xúc mặt kín: thường là kết hợp các vật liệu như carbon – ceramic, carbon – silicon carbide, hoặc silicon carbide – silicon carbide, tùy vào điều kiện làm việc (áp suất, nhiệt độ, chất ăn mòn).
Khi bơm quay, mặt quay gắn trên trục sẽ xoay sát mặt tĩnh.
Lò xo hoặc cơ cấu nén đảm bảo hai mặt này luôn tiếp xúc với lực đã định, tạo ra lớp màng chất lỏng rất mỏng giữa hai mặt để bôi trơn và ngăn rò rỉ.
Phần từ trục đến phớt sử dụng vòng đệm thứ cấp để ngăn rò rỉ theo trục – giữa trục và phần phớt không để không khí hoặc nước thoát dễ.
Khi trục giãn nở do nhiệt hay có sai lệch nhỏ, nếu là phớt bellows hoặc có cơ chế linh hoạt thì phớt sẽ bù tự động để giữ tiếp xúc đều giữa hai mặt kín.
Trong điều kiện áp suất cao hoặc môi trường khắc nghiệt, có thể dùng phớt cân bằng (balanced seal) để giảm lực ép mặt kín, tránh mòn nhanh.
Chống rò rỉ hiệu quả hơn so với nhồi (packing), đặc biệt khi làm việc áp suất cao hoặc nhiệt độ cao.
Ít hao mòn, tuổi thọ cao nếu chọn vật liệu phù hợp với môi trường làm việc.
Khi được thiết kế dạng cartridge (phớt in-trim), dễ tháo lắp thay thế mà không cần căn chỉnh phức tạp.
Có thể dùng loại non-pusher (bellows) để giảm ma sát, phù hợp với chất lỏng chứa tạp chất nhẹ.
Khả năng chịu nhiệt và hóa chất tốt nếu sử dụng vật liệu như silicon carbide, hợp kim chịu ăn mòn.
Phải chọn loại phớt phù hợp với nhiệt độ chất lỏng, áp suất làm việc và thành phần hóa học của chất lỏng (axit, muối, chất mài mòn…).
Kích cỡ phớt phải phù hợp đường kính trục và độ dài khoang phớt của bơm IRG80-350A.
Cần đảm bảo bơm được mồi nước đầy đủ trước khi khởi động để phớt có chất lỏng bôi trơn, tránh chạy khô gây tổn hại mặt kín.
Kiểm tra, bảo dưỡng định kỳ (làm sạch, kiểm tra độ mòn của mặt kín, thay vòng đệm nếu cần) để giữ hiệu suất và tránh rò rỉ dần theo thời gian.
Trong trường hợp làm việc với nhiệt độ rất cao hoặc môi trường ăn mòn mạnh, nên cân nhắc phớt kép (double seal) hoặc phớt có hỗ trợ từ hệ làm mát/quenching để bảo vệ mặt kín.
Thông số kỹ thuật và kích thước bơm model ISG80-350A
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80350a-cot-ap-day-cao-142m.html
Máy bơm ly tâm, bơm inline, bơm đa tầng cánh đứng ISG80-350A, IRG80-350A 45kw, 44m3, 142m
61.776.000 VND
