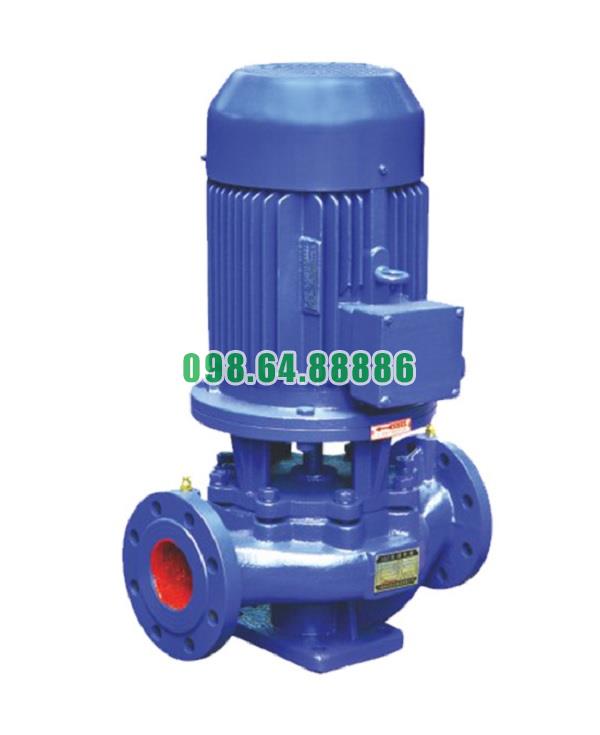

Máy bơm tăng áp inline, bơm trục đứng, bơm lùa ISG65-200A, IRG65-200A, 7.5kw, 6.5L/s

Các tính năng chính của Bơm tăng áp inline IRG65-200A

1. Thiết kế inline đồng tâm – tối ưu hệ thống đường ống

• Bơm IRG65-200A thuộc dòng bơm ly tâm trục đứng inline, với đầu hút và đầu xả nằm trên cùng một trục thẳng hàng, giúp:

  • Lắp đặt trực tiếp trên đường ống mà không cần thay đổi kết cấu hệ thống.

  • Tiết kiệm không gian, đặc biệt trong phòng máy, tòa nhà cao tầng hoặc trạm bơm kỹ thuật.

2. Tăng áp mạnh mẽ, vận hành ổn định

• Thiết kế cánh bơm và buồng bơm tối ưu theo nguyên lý thủy lực, giúp:

  • Tăng áp lực đầu ra ổn định, phù hợp cho hệ thống cần áp cao như PCCC, cấp nước cao tầng, tuần hoàn nước nóng.

  • Giảm rung, giảm hao tổn áp lực, giữ lưu lượng đều đặn trong thời gian dài.

3. Vận hành êm, độ ồn thấp

• Trục động cơ và trục bơm đồng tâm tuyệt đối, giảm rung chấn, tăng tuổi thọ.

• Cánh bơm được cân bằng động chính xác, không gây rung lắc mạnh khi quay ở tốc độ cao.

• Độ ồn thấp, phù hợp lắp đặt trong khu vực dân cư, khách sạn, bệnh viện…

4. Chịu được nước nóng và áp lực cao

• IRG65-200A là model chuyên dùng cho môi trường nhiệt độ cao, thường chịu được nước nóng lên tới 120°C.

• Thích hợp dùng trong:

  • Hệ thống tuần hoàn nước nóng – HVAC

  • Cấp nước nồi hơi, gia nhiệt công nghiệp

  • Bơm tăng áp cho hệ thống nhiệt trung tâm

5. Vật liệu bền, chống ăn mòn

• Thân bơm, cánh và trục thường làm bằng gang cầu, inox 304/316 hoặc thép hợp kim, tùy ứng dụng.

• Phớt cơ khí làm từ carbon, ceramic, hoặc silicon carbide, chịu mài mòn, chịu nhiệt tốt, ngăn rò rỉ hiệu quả.

6. Động cơ hiệu suất cao, tiết kiệm điện

• Trang bị động cơ điện 3 pha, chuẩn IE2 hoặc IE3, giúp tiết kiệm năng lượng.

• Có thể tích hợp biến tần (VFD) để điều chỉnh tốc độ theo nhu cầu thực tế, giảm điện năng tiêu thụ và kéo dài tuổi thọ bơm.

7. Bảo trì đơn giản, linh kiện dễ thay thế

• Thiết kế dạng module, có thể tháo lắp từng phần như phớt, cánh, trục mà không phải tháo toàn bộ hệ thống.

• Các linh kiện tiêu chuẩn, dễ tìm và thay thế khi cần, giảm thời gian ngừng máy và chi phí bảo trì.

8. Đa ứng dụng – linh hoạt trong sử dụng

Phù hợp sử dụng trong nhiều lĩnh vực:

• Tăng áp hệ thống cấp nước sinh hoạt và công nghiệp

• Tuần hoàn nước nóng, nước lạnh trong hệ thống HVAC

• Bơm tăng áp cho hệ thống phòng cháy chữa cháy (PCCC)

• Bơm nước nóng cho hệ thống nồi hơi, trao đổi nhiệt

• Bơm dung dịch có tính ăn mòn nhẹ trong công nghiệp thực phẩm, hóa chất

IRG65-200A là một dòng bơm tăng áp trục đứng inline chuyên dùng cho nước nóng và hệ thống công nghiệp áp lực cao, sở hữu nhiều tính năng vượt trội: thiết kế gọn, vận hành êm, tăng áp ổn định, chịu nhiệt – chịu áp tốt, bảo trì dễ dàng và đặc biệt là bền bỉ với thời gian. Đây là lựa chọn lý tưởng cho các hệ thống cấp nhiệt, tòa nhà cao tầng, nhà máy và các ứng dụng kỹ thuật hiện đại

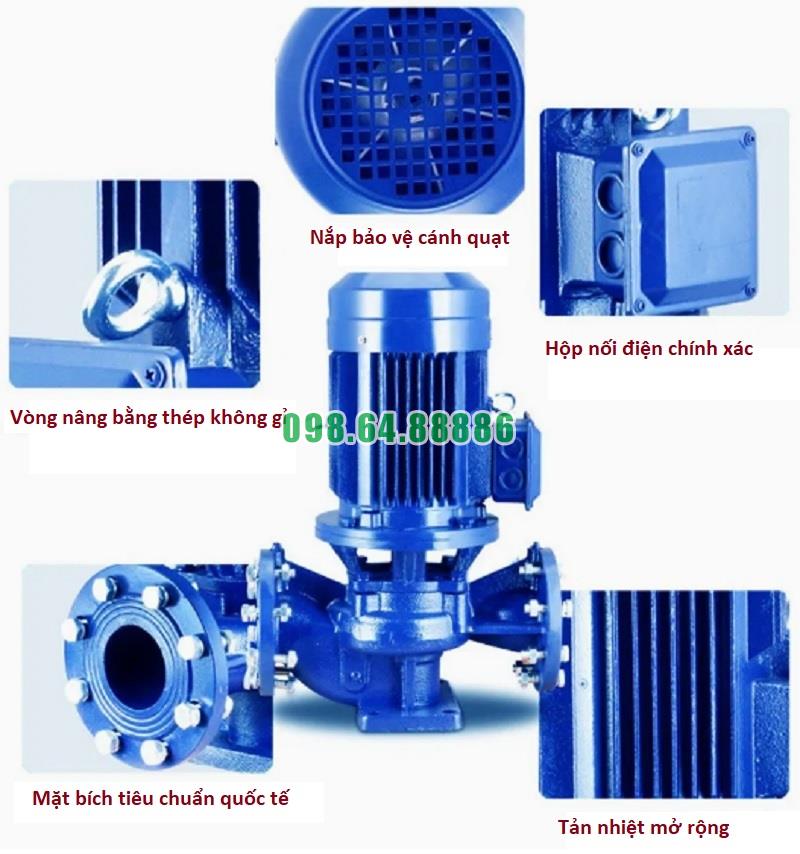

Các bộ phận chính cấu thành bơm tăng áp inline ISG65-200A, IRG65-200A

Thân bơm (Pump Casing)

Là bộ phận bao ngoài, bao quanh toàn bộ buồng công tác của bơm
Thường được làm bằng gang xám, gang cầu hoặc inox 304, có khả năng chịu áp lực cao
Thiết kế kiểu inline hút – xả thẳng hàng, giúp dễ lắp đặt vào hệ thống ống
Tích hợp mặt bích tiêu chuẩn để kết nối đường ống hút và xả

Cánh bơm (Impeller)

Là bộ phận quan trọng tạo ra lực ly tâm đẩy chất lỏng ra khỏi bơm
Có dạng cánh kín để nâng cao hiệu suất thủy lực và hạn chế tổn thất
Chế tạo từ hợp kim đồng, gang hoặc inox tùy theo môi trường làm việc
Được gắn chắc chắn trên trục quay và cân bằng động để giảm rung lắc

Trục bơm (Pump Shaft)

Là bộ phận truyền động từ động cơ đến cánh bơm
Được làm bằng thép hợp kim hoặc inox tôi cứng, có độ bền cao
Chịu được lực xoắn lớn và ăn mòn nhẹ trong điều kiện vận hành liên tục
Trục được gắn với cánh bơm qua then hoặc khóa chặt

Phớt cơ khí (Mechanical Seal)

Là bộ phận làm kín giữa trục quay và thân bơm để ngăn rò rỉ chất lỏng
Gồm hai mặt ma sát: một quay theo trục, một đứng yên trên thân bơm
Chế tạo từ carbon – ceramic, silicon carbide – tungsten carbide
Đảm bảo độ kín cao, hoạt động ổn định kể cả khi áp suất và nhiệt độ cao

Bạc đạn và ổ trục (Bearing Assembly)

Giữ cho trục quay ổn định và giảm ma sát khi vận hành
Sử dụng loại bạc đạn kín chất lượng cao, có tuổi thọ dài, không cần bôi trơn thường xuyên
Được lắp trong khoang riêng biệt, chống bụi và nước xâm nhập
Giúp bơm vận hành êm ái, giảm tiếng ồn

Đế bơm và khung lắp (Pump Base and Frame)

Là bộ phận liên kết bơm với bệ nền hoặc khung máy
Được đúc chắc chắn từ gang hoặc thép, đảm bảo ổn định khi bơm vận hành
Có thể tích hợp tai bắt bulông, lỗ thoát nước, chốt định vị
Một số phiên bản tích hợp khung đỡ động cơ và cụm bơm thành một thể

Động cơ điện (Electric Motor)

Nguồn dẫn động chính cho bơm, thường là động cơ 3 pha, IP55, cấp cách điện F
Được lắp trục thẳng với trục bơm, không qua trung gian
Tùy theo công suất và ứng dụng có thể sử dụng động cơ tốc độ 2900 vòng/phút hoặc 1450 vòng/phút
Một số ứng dụng tích hợp thêm biến tần hoặc bảo vệ nhiệt

Gioăng làm kín (Gasket)

Được bố trí tại các vị trí tiếp giáp như: nắp thân – thân bơm, bệ đỡ – động cơ
Làm từ cao su chịu nhiệt, PTFE hoặc silicone, đảm bảo độ kín chống rò rỉ
Chịu được áp suất và nhiệt độ hoạt động của hệ thống

Bơm tăng áp inline ISG65-200A, IRG65-200A là tổ hợp đồng bộ gồm cánh bơm, trục quay, thân bơm, phớt làm kín và động cơ điện, được chế tạo từ các vật liệu bền bỉ để đảm bảo hiệu suất làm việc cao, độ ổn định dài hạn, và phù hợp với nhiều điều kiện vận hành khác nhau.

Thông số kỹ thuật và kích thước bơm model ISG65-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200A

Đường cong hiệu suất bơm model ISG65-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200A

Phụ kiện và kích thước lắp đặt bơm model ISG65-200A

Phương thức lắp đặt bơm model ISG65-200A
