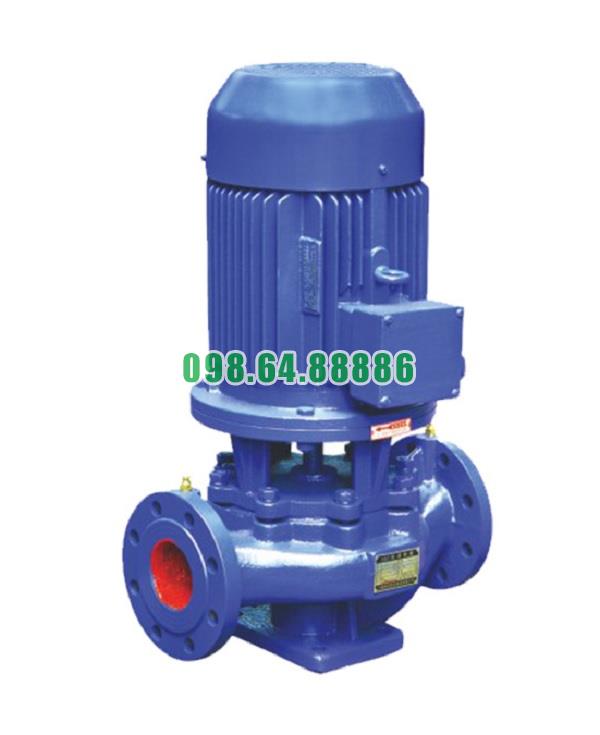

Bơm nước trục thẳng đứng model ISG40-200A, bơm IRG40-200A

Cách thức Bơm nước trục thẳng đứng model ISG40-200A, IRG40-200A hút và đẩy nước

Nguyên lý hút nước

• Khi động cơ điện khởi động, trục bơm quay làm các cánh bơm gắn trên trục quay theo.

• Đầu hút của bơm được kết nối với đường ống cấp nước đầu vào, tạo ra vùng áp suất thấp tại tâm cánh bơm (họng hút).

• Nhờ chênh lệch áp suất giữa miệng hút và áp suất khí quyển bên ngoài nguồn nước, nước được hút vào tâm cánh bơm (tâm lực ly tâm).

Nguyên lý đẩy nước

• Chất lỏng khi vào tâm cánh bơm sẽ chịu tác động của lực ly tâm do cánh bơm quay với tốc độ cao.

• Lực ly tâm làm cho nước di chuyển từ tâm cánh bơm ra mép ngoài cánh với vận tốc lớn.

• Áp suất của nước tăng dần khi đi qua các cánh bơm (đặc biệt với bơm đa tầng cánh) và được dẫn qua bộ dẫn hướng để ổn định dòng chảy.

• Nước được đẩy ra ngoài qua đầu xả (xả thẳng trục) với cột áp và lưu lượng đáp ứng yêu cầu hệ thống.

Quá trình hút và đẩy liên tục

• Quá trình hút nước tại đầu vào và đẩy nước tại đầu ra diễn ra liên tục, tuần hoàn, đảm bảo dòng nước di chuyển ổn định trong hệ thống.

• Đặc điểm đồng trục đầu hút và đầu xả (inline) giúp dòng nước di chuyển theo hướng thẳng, giảm tổn thất áp suất và năng lượng.

Hiệu quả của cơ chế hút đẩy

• Nhờ thiết kế cánh bơm thủy lực tối ưu, bơm ISG40-200A, IRG40-200A có thể tạo ra cột áp cao, phù hợp với hệ thống tăng áp, cấp nước cho tòa nhà cao tầng, PCCC và công nghiệp.

• Đảm bảo lưu lượng ổn định, giảm rung động, hạn chế hiện tượng xung lực dòng nước.

Bơm nước trục thẳng đứng ISG40-200A, IRG40-200A hút và đẩy nước dựa trên nguyên lý lực ly tâm và cộng áp qua nhiều tầng cánh, cho khả năng vận hành hiệu quả, ổn định và tiết kiệm năng lượng.

Vật liệu chế tạo bơm nước trục thẳng đứng model ISG40-200A và IRG40-200A

1. Thân bơm (vỏ bơm)

• Gang xám FC200 hoặc gang dẻo FCD: Đây là vật liệu phổ biến dùng cho thân bơm ISG40-200A và IRG40-200A, có khả năng chịu áp lực tốt, giá thành hợp lý, phù hợp môi trường nước sạch, nước tuần hoàn.

• Inox (thép không gỉ SUS304, SUS316) (tùy chọn): Dùng cho IRG40-200A khi yêu cầu chống ăn mòn cao, áp dụng trong môi trường có hóa chất nhẹ, nước biển, nước công nghiệp đặc biệt.

2. Cánh bơm

• Gang hoặc đồng thau: Phổ biến cho môi trường nước sạch, nước tuần hoàn lạnh – nóng.

• Inox 304 hoặc 316: Dùng khi yêu cầu chịu ăn mòn, ứng dụng trong thực phẩm, nước có hóa chất nhẹ.

3. Trục bơm

• Thép hợp kim mạ cứng: Đảm bảo độ bền cơ học cao, chống mài mòn trong điều kiện làm việc liên tục.

• Inox 304/316: Dùng trong môi trường ăn mòn hoặc yêu cầu vệ sinh cao (thực phẩm, nước giải khát).

4. Phớt cơ khí

• Gốm – graphite: Loại phổ biến, chịu nhiệt, chịu mài mòn tốt, dùng trong nước sạch, nước tuần hoàn.

• Silicon carbide – graphite: Dùng trong môi trường nước có cặn, hóa chất nhẹ, tăng tuổi thọ phớt.

5. Buồng cánh và nắp đậy

• Gang xám: Đủ cứng vững cho các ứng dụng thông dụng.

• Inox (tùy chọn): Dành cho ứng dụng cần chống ăn mòn cao, môi trường đặc biệt.

6. Gioăng, vòng làm kín

• Cao su NBR (Nitrile): Dùng cho nước sạch, dầu nhẹ.

• EPDM: Dùng cho nước nóng, hơi nước.

• Viton/FPM: Dùng cho môi trường hóa chất nhẹ.

Ghi chú lựa chọn vật liệu theo ứng dụng

• Nước sạch, nước tuần hoàn: Thân gang, cánh gang hoặc đồng, trục thép hợp kim.

• Nước nóng, hơi nước: Gang chịu nhiệt, phớt chịu nhiệt, gioăng EPDM.

• Nước có hóa chất nhẹ, nước biển: Inox 304/316 cho thân, trục, cánh, phớt đặc biệt.

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG40-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG40-200A

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-200A

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG40-200A

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG40-200A

Phương thức lắp đặt bơm ly tâm trục đứng ISG40-200A
