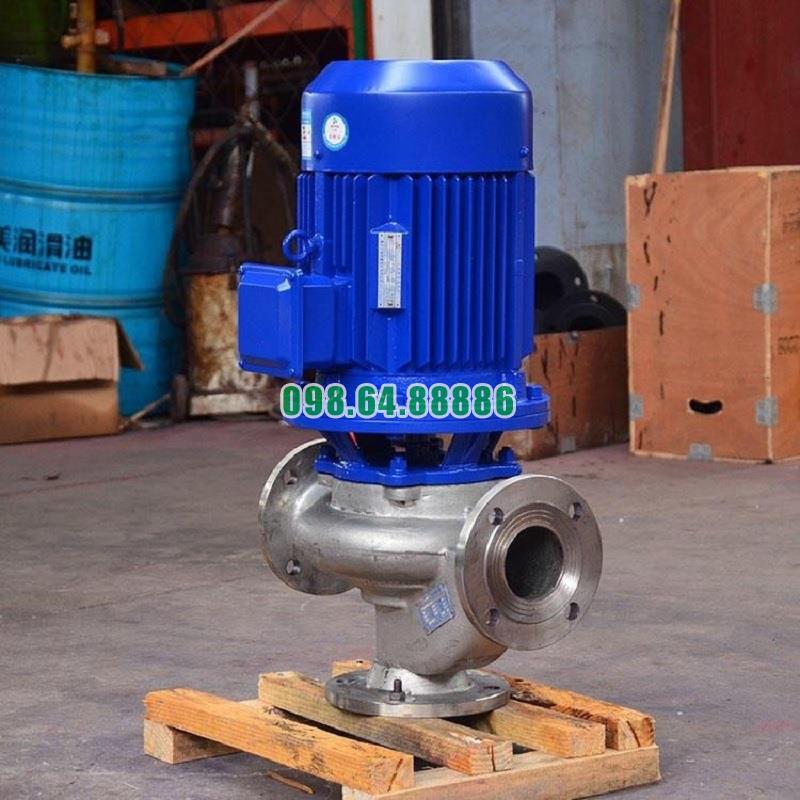

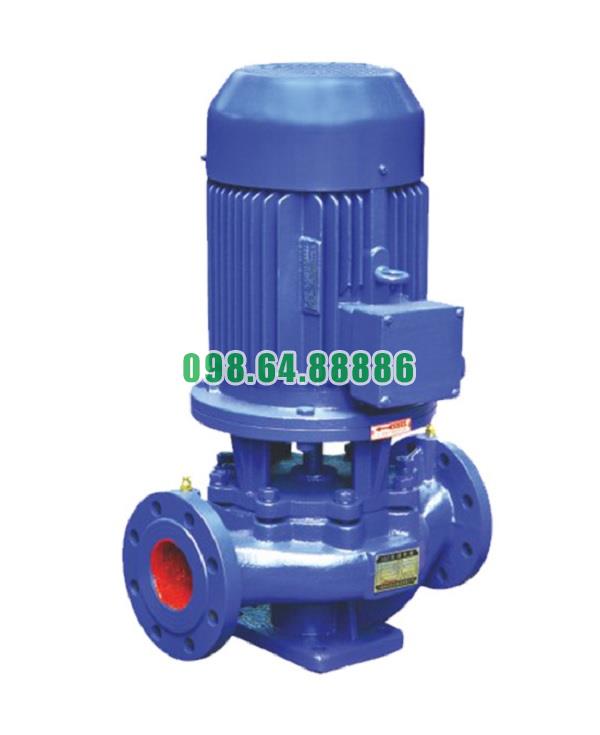

Máy bơm inline, bơm đường ống, bơm đồng trục đứng ISG65-315C, IRG65-315C 15kw

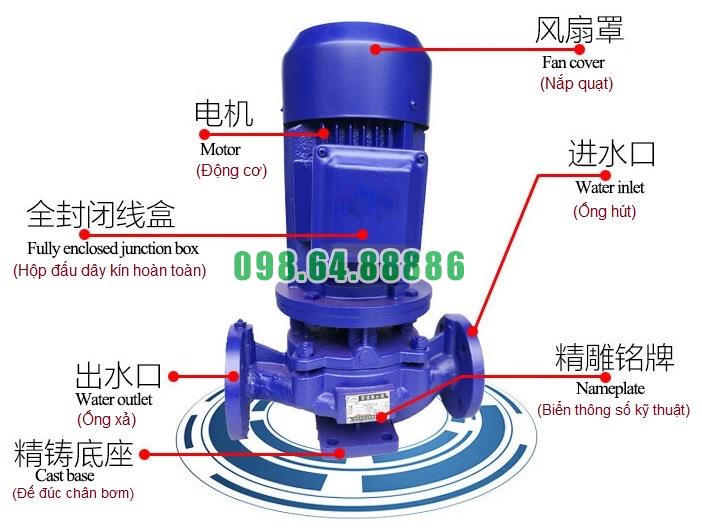

Các chi tiết cấu thành bơm inline model ISG65-315C và IRG65-315C

Bơm lùa trục đứng ISG65-315C và IRG65-315C là dòng bơm ly tâm dạng inline, được thiết kế theo cấu trúc đồng trục nhỏ gọn nhưng tích hợp đầy đủ các bộ phận chức năng để đảm bảo hiệu suất, độ bền và khả năng làm việc liên tục. Việc hiểu rõ từng chi tiết cấu thành giúp người dùng dễ dàng lắp đặt, vận hành, bảo trì và thay thế khi cần.

1. Thân bơm (Pump Casing)

• Là vỏ ngoài bao bọc buồng bơm, chịu toàn bộ áp lực làm việc.

• Thiết kế dạng xoắn ốc (volute casing) để chuyển đổi động năng từ cánh bơm thành áp suất.

• Được đúc từ gang cầu, thép đúc, hoặc inox, tùy ứng dụng (nước sạch hay nước nóng).

• Có cửa hút ở phía dưới và cửa xả phía trên theo phương thẳng đứng.

2. Cánh bơm (Impeller)

• Là bộ phận tạo ra lực ly tâm, truyền năng lượng cho chất lỏng.

• Thường dùng cánh kín (closed impeller) để đạt hiệu suất cao và hạn chế rò rỉ.

• Vật liệu: gang xám, gang cầu, inox 304/316.

• Được gắn chắc chắn vào trục và cân bằng động chính xác để vận hành êm.

3. Trục bơm (Pump Shaft)

• Truyền lực quay từ động cơ đến cánh bơm.

• Vật liệu thường là thép không gỉ (Inox 420 hoặc 304) để chống ăn mòn.

• Được gia công chính xác để đảm bảo độ đồng tâm và giảm rung.

4. Phớt cơ khí (Mechanical Seal)

• Ngăn không cho chất lỏng rò rỉ từ buồng bơm ra ngoài theo trục quay.

• Gồm mặt tĩnh và mặt động ép sát vào nhau, có lò xo tạo lực ép.

• Vật liệu: Carbon–Ceramic, SiC–SiC, hoặc Teflon, tùy môi trường làm việc.

• Là chi tiết đặc biệt quan trọng trong vận hành an toàn.

5. Gioăng làm kín (Seal Ring/O-ring/Gasket)

• Làm kín giữa các khớp nối, mặt bích, cụm phớt và thân bơm.

• Vật liệu: NBR, EPDM hoặc Viton, tùy nhiệt độ và hóa chất.

6. Ổ bi (Bearing)

• Đỡ trục và đảm bảo trục quay êm, đúng tâm.

• Giúp giảm ma sát và tải trọng dọc trục.

• Vật liệu: thép hợp kim cứng, thường có mỡ bôi trơn bên trong hoặc đầu tra mỡ ngoài.

7. Khung đỡ động cơ (Support Bracket/Motor Base)

• Kết nối và giữ cho động cơ và thân bơm đồng trục chính xác.

• Thiết kế dạng tích hợp liền khối, giúp giảm rung và đơn giản hóa lắp đặt.

8. Động cơ điện (Electric Motor)

• Là nguồn phát lực chính cho toàn bộ bơm.

• Loại motor: kiểu kín, quạt gió ngoài, có cấp bảo vệ IP54 hoặc IP55.

• Tốc độ thường: 1450 rpm hoặc 2900 rpm.

• Công suất động cơ phụ thuộc vào lưu lượng và cột áp thiết kế.

9. Buồng làm kín (Seal Chamber)

• Là phần khoang đặt phớt cơ khí và các gioăng làm kín.

• Có chức năng cách ly buồng bơm với trục động cơ, chống nước xâm nhập.

10. Cửa hút và cửa xả (Inlet and Outlet)

• Được thiết kế thẳng hàng theo phương trục đứng (inline).

• Chuẩn mặt bích: DN65 (theo model ISG65), tiện lợi kết nối với hệ thống ống.

11. Vỏ bảo vệ trục và ổ bi (Shaft Sleeve)

• Chống ăn mòn và mài mòn cho trục tại khu vực lắp phớt cơ khí.

• Có thể tháo rời để thay thế dễ dàng khi bị mòn.

12. Quạt làm mát động cơ (Cooling Fan)

• Gắn phía sau động cơ, giúp tản nhiệt khi máy chạy liên tục.

• Bảo vệ động cơ không bị quá nhiệt, đặc biệt khi chạy tải nặng hoặc môi trường nóng.

13. Chân bơm (Pump Base/Foot Mount)

• Dùng để cố định bơm trên nền hoặc khung sắt.

• Thiết kế chắc chắn, dễ bắt bulông, chịu được rung động khi bơm hoạt động.

Bơm inline model ISG65-315C và IRG65-315C là tổ hợp tinh gọn nhưng đầy đủ các chi tiết cơ khí – thủy lực – điện để đảm bảo một thiết bị bơm có hiệu suất cao, vận hành ổn định và dễ bảo trì. Mỗi chi tiết cấu thành đều đóng vai trò riêng biệt, nhưng phối hợp nhịp nhàng để giúp bơm làm việc hiệu quả trong môi trường từ nước sạch, nước nóng đến công nghiệp nặng. Hiểu rõ cấu tạo là nền tảng quan trọng cho việc sử dụng đúng kỹ thuật và tăng độ bền thiết bị

Nguyên tắc hoạt động của bơm inline model ISG65-315C, IRG65-315C

Bơm inline trục đứng ISG65-315C và IRG65-315C là dòng bơm ly tâm một cấp có thiết kế trục thẳng đứng và đầu hút – đầu xả thẳng hàng, giúp dễ dàng lắp đặt vào hệ thống đường ống công nghiệp. Cốt lõi trong hoạt động của hai model này chính là nguyên lý ly tâm, kết hợp cùng cấu trúc cơ học chính xác để tạo nên lưu lượng nước ổn định và áp suất cao.

1. Khởi đầu bằng lực quay của động cơ

Khi cấp điện cho bơm, động cơ điện ba pha sẽ bắt đầu quay. Lực quay này được truyền trực tiếp đến trục bơm, kéo theo cánh bơm bên trong buồng bơm chuyển động với tốc độ cao (thường từ 1450 đến 2900 vòng/phút tùy theo công suất).

Trục và cánh được kết nối đồng tâm, nên quá trình quay diễn ra trơn tru, ít rung và có hiệu suất truyền động cao.

2. Tạo ra lực ly tâm đẩy chất lỏng

Khi cánh bơm quay, nước hoặc chất lỏng được hút vào tâm cánh (tâm quay) qua cửa hút. Do cánh quay nhanh, chất lỏng bị đẩy văng ra mép ngoài của cánh dưới tác dụng của lực ly tâm.

Sự chuyển động từ tâm ra ngoài này làm tăng động năng của chất lỏng, từ đó tạo ra áp suất và vận tốc, giúp chất lỏng thoát ra cửa xả của bơm.

3. Chuyển đổi năng lượng và tạo áp lực

Trong quá trình vận hành, bơm ISG65-315C và IRG65-315C thực hiện chuyển đổi năng lượng theo nguyên lý:

• Năng lượng điện → năng lượng cơ học (quay)

• Năng lượng cơ học → năng lượng thủy lực (áp suất và lưu lượng)

Nhờ thiết kế hợp lý của cánh bơm và vỏ bơm, chất lỏng không chỉ được đẩy ra mà còn được tăng áp, đảm bảo đủ lực để đi qua hệ thống đường ống, van, thiết bị tiêu thụ ở đầu cuối.

4. Tuần hoàn liên tục trong hệ thống

Sau khi rời khỏi bơm, chất lỏng được vận chuyển đến các điểm sử dụng như vòi, bể chứa, dàn giải nhiệt, bộ trao đổi nhiệt hoặc hệ thống làm mát. Trong các hệ thống tuần hoàn, nước sau khi sử dụng sẽ quay lại bể thu và tiếp tục được bơm hút lên, tạo thành chu trình khép kín liên tục.

Bơm IRG65-315C được thiết kế để làm việc với nước nóng lên đến 120°C, có thêm các chi tiết cách nhiệt và chịu nhiệt cao, vẫn giữ nguyên nguyên lý ly tâm như ISG nhưng kết cấu vật liệu chịu tải nhiệt tốt hơn.

5. Vai trò của các bộ phận hỗ trợ

Trong quá trình hoạt động theo nguyên lý ly tâm, các bộ phận hỗ trợ đảm bảo hiệu quả và an toàn gồm:

• Phớt cơ khí: chống rò rỉ tại trục

• Vòng bi: giảm ma sát trục quay

• Thân bơm gang hoặc thép không gỉ: giữ vững buồng bơm và hướng dòng chảy

• Đế bơm và bộ đỡ trục: giữ bơm cân bằng và ổn định khi hoạt động liên tục

6. Ứng dụng thực tế của nguyên lý hoạt động

Nguyên lý ly tâm này giúp bơm ISG65-315C và IRG65-315C có thể hoạt động liên tục trong các môi trường như:

• Cấp nước cho tòa nhà cao tầng

• Tuần hoàn nước nóng trong công nghiệp

• Hệ thống làm mát bằng nước hoặc glycol

• Bơm tăng áp cho hệ thống vòi phun, tưới tiêu

• Vận chuyển nước sạch hoặc hóa chất loãng trong nhà máy

Nguyên lý hoạt động của bơm inline ISG65-315C và IRG65-315C dựa trên lực ly tâm sinh ra bởi cánh bơm quay tốc độ cao, kết hợp cấu trúc cơ khí chuẩn xác và vật liệu bền bỉ. Cơ chế này cho phép bơm vận hành hiệu quả, êm ái, cung cấp áp lực ổn định cho hệ thống đường ống mà không gây rung lắc hay tiêu hao năng lượng quá mức. Việc hiểu rõ nguyên lý sẽ giúp người vận hành sử dụng và bảo trì bơm hiệu quả, kéo dài tuổi thọ và tối ưu hiệu suất làm việc

Thông số kỹ thuật và kích thước bơm model ISG65-315C

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-315C

Đường cong hiệu suất bơm model ISG65-315C

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-315C

Phụ kiện và kích thước lắp đặt bơm model ISG65-315C

Phương thức lắp đặt bơm model ISG65-315C
