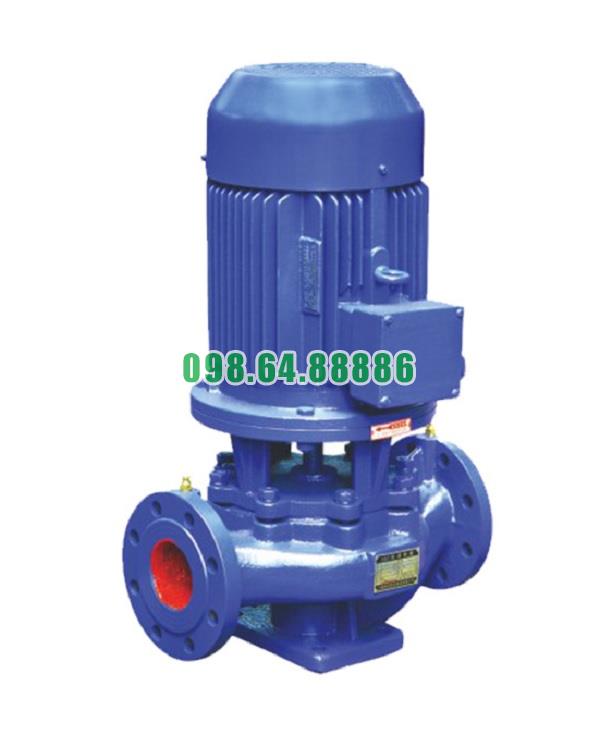

Bơm ly tâm trục đứng inline model ISG50-200B, IRG50-200B

Nguyên tắc hoạt động cơ bản của Bơm ly tâm trục đứng inline ISG50-200B, IRG50-200B

1. Nguyên lý lực ly tâm

Bơm ISG50-200B, IRG50-200B là bơm ly tâm một cấp trục đứng, hoạt động dựa trên nguyên lý lực ly tâm: khi cánh bơm quay với tốc độ cao, chất lỏng bị hút vào tâm cánh và được văng ra ngoài theo hướng xuyên tâm do tác động của lực ly tâm. Dòng chảy được dẫn vào buồng xoáy, nơi động năng được chuyển thành áp suất tĩnh và đẩy ra đường ống xả.

2. Cấu tạo inline – hút xả đồng trục

• Đầu hút và đầu xả của bơm được bố trí thẳng hàng, nằm trên cùng một trục, theo kiểu inline.

• Nhờ đó, dòng chảy không bị đổi hướng đột ngột, giảm tổn thất năng lượng, tăng hiệu quả đẩy nước.

3. Các giai đoạn vận hành chính

Giai đoạn 1: Khởi động động cơ

Khi cấp nguồn điện, động cơ điện quay, truyền mô-men xoắn trực tiếp cho trục bơm gắn với cánh bơm. Hệ truyền động đồng trục giúp vận hành ổn định, không lệch tâm.

Giai đoạn 2: Hút chất lỏng vào tâm cánh

Cánh bơm quay nhanh tạo vùng áp suất thấp tại tâm cánh, làm cho chất lỏng từ nguồn cấp (bể chứa hoặc đường ống) bị hút vào đầu hút.

Giai đoạn 3: Tăng tốc và tạo lực đẩy

Chất lỏng đi vào cánh bơm và bị lực ly tâm tác động, chuyển động từ trong ra ngoài với vận tốc cao. Khi thoát khỏi vành cánh, chất lỏng mang theo động năng lớn.

Giai đoạn 4: Chuyển động năng thành áp suất

Dòng nước tiếp tục di chuyển vào buồng xoáy (volute casing), nơi phần lớn động năng được chuyển hóa thành áp suất tĩnh. Sau đó, chất lỏng được đẩy ra ngoài qua đầu xả với cột áp cao hơn.

4. Đặc điểm dòng chảy ổn định

Nhờ thiết kế hút – xả thẳng hàng, dòng chất lỏng đi qua bơm không bị đổi hướng hay tạo xoáy rối, dẫn đến:

• Tốc độ dòng ổn định

• Ít tổn thất áp suất

• Vận hành êm ái, không rung giật

5. Hiệu quả nhờ thiết kế trục đứng

• Động cơ và trục bơm lắp thẳng hàng theo phương thẳng đứng giúp:

  • Cân bằng lực tốt hơn

  • Tiết kiệm diện tích

  • Tăng độ an toàn và ổn định khi hoạt động liên tục

Bơm ly tâm trục đứng inline ISG50-200B, IRG50-200B hoạt động dựa trên nguyên lý lực ly tâm, với dòng nước được hút vào tâm cánh, tăng tốc rồi được đẩy ra nhờ chênh lệch áp suất. Cấu tạo đồng trục giúp dòng chảy ổn định, hiệu suất cao, vận hành êm và lắp đặt linh hoạt, phù hợp với hệ thống cấp nước, HVAC, tuần hoàn và công nghiệp dân dụng.

Các loại vật liệu cấu thành Bơm ly tâm trục đứng inline model ISG50-200B, IRG50-200B và đặc điểm

1. Thân bơm (Volute Casing)

Vật liệu phổ biến:

• Gang xám FC200:

  • Ưu điểm: Chi phí thấp, độ bền cơ học tốt, hấp thụ rung động

  • Ứng dụng: Hệ thống nước sạch, nước sinh hoạt, hệ thống cấp thoát nước chung

• Inox 304 / Inox 316L:

  • Ưu điểm: Kháng ăn mòn, chịu nhiệt, thích hợp môi trường hóa chất nhẹ hoặc nước mặn

  • Ứng dụng: Ngành thực phẩm, hóa chất, nước biển, nước có độ ăn mòn cao

2. Cánh bơm (Impeller)

Vật liệu sử dụng:

• Gang cầu FCD450:

  • Ưu điểm: Cứng hơn gang xám, chịu áp suất cao hơn

  • Ứng dụng: Hệ thống tăng áp, chữa cháy

• Hợp kim đồng:

  • Ưu điểm: Chống mài mòn tốt, dẫn nhiệt tốt

  • Ứng dụng: Bơm nước nóng, bơm nước sạch yêu cầu ổn định nhiệt

• Inox 304 / 316:

  • Ưu điểm: Chống ăn mòn, độ cứng cao, tuổi thọ lâu dài

  • Ứng dụng: Bơm hóa chất nhẹ, bơm nước biển, các ngành công nghiệp yêu cầu vệ sinh cao

3. Trục bơm (Pump Shaft)

Vật liệu chủ yếu:

• Thép không gỉ SUS420 / SUS304:

  • Ưu điểm: Cứng, chống gãy, chịu được mài mòn và áp lực cao

  • Ứng dụng: Dẫn động cánh bơm quay ổn định, thích hợp trong môi trường công nghiệp

• Thép mạ Crom:

  • Ưu điểm: Tăng khả năng chịu mài mòn, chống han gỉ trong điều kiện khắc nghiệt

  • Ứng dụng: Hệ thống công nghiệp nặng, môi trường có nước lẫn cặn

4. Phớt cơ khí (Mechanical Seal)

Vật liệu cấu thành:

• Mặt trượt: Gốm – Carbon, SiC – SiC

• Gioăng làm kín: NBR, EPDM, Viton

Đặc điểm:

• Gốm – Carbon:

  • Dùng cho nước sạch, giá thành hợp lý

  • Độ kín cao, ít hao mòn khi vận hành đúng tải

• Silicon Carbide – Silicon Carbide (SiC – SiC):

  • Độ cứng rất cao, chịu mài mòn và hóa chất tốt

  • Phù hợp với môi trường ăn mòn, nước lẫn cặn hoặc hóa chất nhẹ

• Gioăng NBR:

  • Chống dầu, chịu nhiệt vừa phải (~90°C)

• EPDM:

  • Chịu nhiệt tốt, kháng ozone và hóa chất nhẹ

• Viton:

  • Chịu nhiệt và kháng hóa chất mạnh, thường dùng trong ngành hóa chất

5. Ổ trục (Bearing) và đệm

Vật liệu:

• Thép chịu lực:

  • Chịu tải trọng lớn, tuổi thọ cao khi được bôi trơn đầy đủ

• Bạc đạn kín nước:

  • Tăng độ bền, giảm nhu cầu bảo trì

6. Vỏ động cơ (Motor Housing)

Vật liệu thường dùng:

• Nhôm đúc:

  • Tản nhiệt nhanh, trọng lượng nhẹ

• Gang đúc:

  • Chịu lực tốt, độ bền cao hơn, cách âm tốt hơn

Máy bơm ly tâm trục đứng ISG50-200B, IRG50-200B được cấu thành từ nhiều loại vật liệu chuyên dụng, mỗi loại có đặc điểm kỹ thuật riêng phù hợp với môi trường và mục đích sử dụng cụ thể. Việc lựa chọn đúng vật liệu cấu thành theo điều kiện vận hành sẽ giúp tối ưu hiệu suất, kéo dài tuổi thọ thiết bị và giảm chi phí vận hành lâu dài.

Thông số kỹ thuật và kích thước bơm model ISG50-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200B

Đường cong hiệu suất bơm model ISG50-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200B

Phụ kiện và kích thước lắp đặt bơm model ISG50-200B

Phương thức lắp đặt bơm model ISG50-200B
