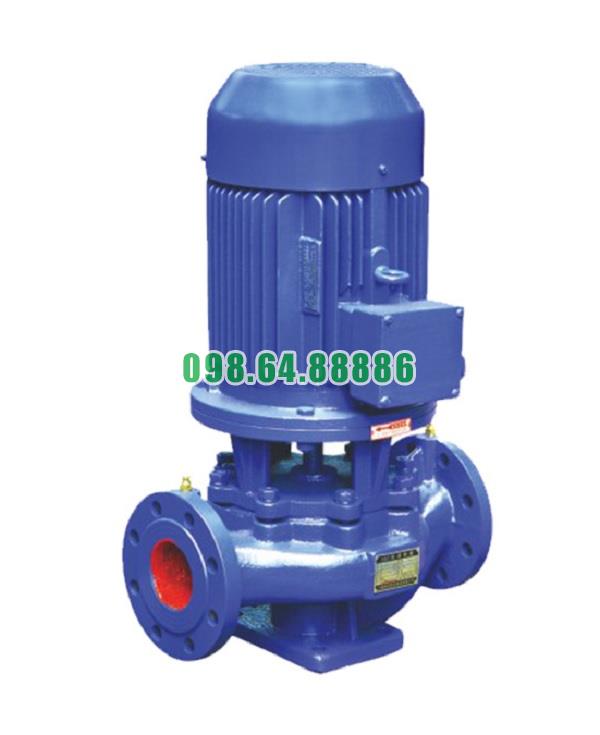

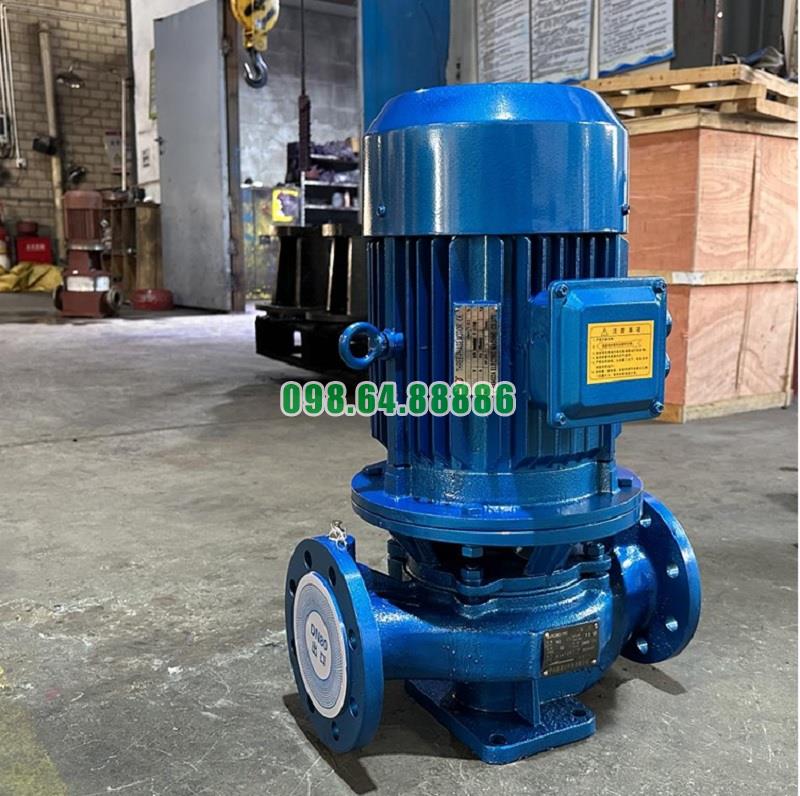

Máy bơm trục thẳng đứng, bơm lắp thẳng trục, tăng áp ISG65-315, IRG65-315 30kw, 25m3, 125m

Tải báo giá
• Mã SP
: ISG65-315
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 125m, động cơ 30 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Nguyên Lý Cấu Tạo Bơm Trục Thẳng Đứng Model ISG65-315, IRG65-315

Bơm trục thẳng đứng model ISG65-315 và IRG65-315 là dòng bơm ly tâm trục đứng dạng inline, được thiết kế theo nguyên lý truyền thống của bơm ly tâm nhưng có sự tối ưu hóa về cấu trúc thẳng trục và tính năng vận hành ổn định trong không gian hẹp. Để hiểu rõ hiệu quả làm việc và khả năng ứng dụng của dòng bơm này, cần nắm rõ nguyên lý hoạt động cũng như cấu tạo cơ bản của thiết bị.

1. Nguyên Lý Hoạt Động

Bơm hoạt động theo nguyên lý lực ly tâm – là cơ chế truyền động chất lỏng thông qua năng lượng cơ học từ động cơ quay.

Quá trình hoạt động gồm các bước:

  • Động cơ điện quay → làm trục bơm quay.

  • Trục bơm kéo cánh bơm quay tròn trong buồng bơm.

  • Khi cánh bơm quay, nước tại tâm cánh bơm bị văng ra ngoài theo lực ly tâm.

  • Sự chênh lệch áp suất giữa tâm và viền cánh tạo ra vùng chân không tại tâm, từ đó nước được hút vào liên tục từ cửa hút.

  • Nước được gia tốc và đẩy ra cửa xả, tạo lưu lượng và cột áp phục vụ mục đích cấp nước hoặc tuần hoàn.

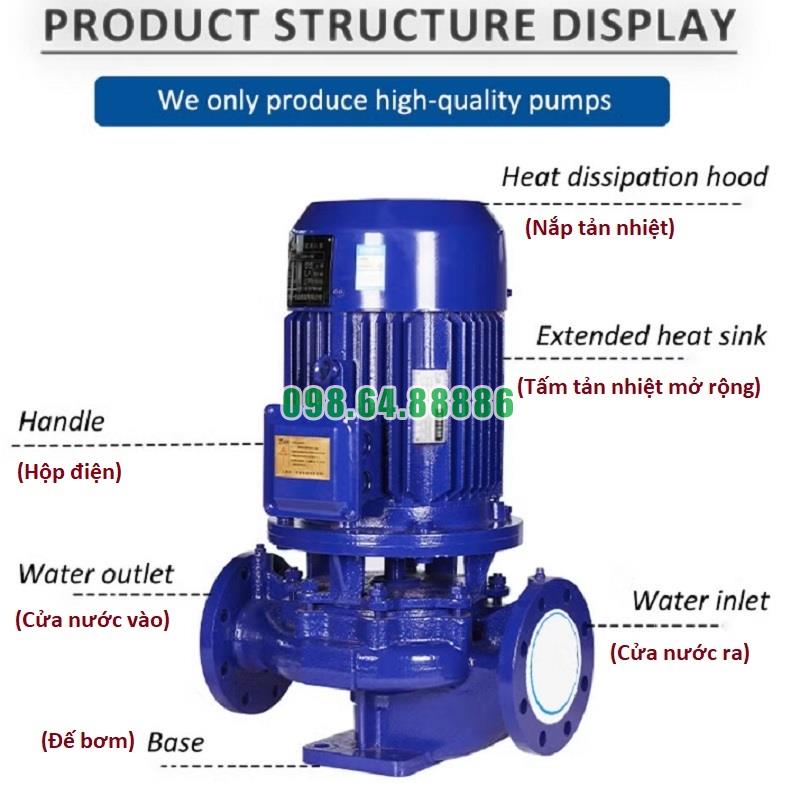

2. Cấu Tạo Cơ Bản

Thân bơm (Pump casing)

  • Được đúc bằng gang hoặc inox, là nơi bao quanh buồng công tác chứa cánh bơm.

  • 2 mặt bích hút và xả nằm trên cùng trục ngang, theo kiểu inline.

  • Chịu áp lực cao, chống rung và ăn mòn nhẹ.

Cánh bơm (Impeller)

  • Là bộ phận tạo lực ly tâm để đẩy nước đi.

  • Làm từ đồng, gang hoặc inox, được cân bằng động kỹ lưỡng.

  • Có thể là cánh kín hoặc bán kín, tùy phiên bản.

Trục bơm (Shaft)

  • Truyền lực từ động cơ đến cánh bơm.

  • Làm bằng thép hợp kim hoặc inox cường độ cao, có độ thẳng tuyệt đối.

  • Được đỡ bởi ổ bi ở hai đầu, đảm bảo trục quay đều và chính xác.

Phớt cơ khí (Mechanical seal)

  • Ngăn nước rò rỉ tại vị trí trục xuyên qua thân bơm.

  • Là loại phớt trượt bằng carbon-gốm hoặc hợp kim, bền với nhiệt và áp.

  • Bảo vệ phần động cơ khỏi ẩm và nước.

Ổ trục (Bearing)

  • Gối đỡ trục bơm, giúp trục quay trơn tru.

  • Là loại vòng bi công nghiệp, chịu được áp lực dọc trục và lực ly tâm.

Động cơ điện (Electric motor)

  • Gắn trực tiếp với trục bơm hoặc thông qua khớp nối mềm.

  • động cơ 3 pha, công suất thường 15–37kW, cấp bảo vệ IP54–IP55.

  • Cung cấp mô-men quay để vận hành toàn bộ hệ thống.

Đế bơm (Base)

  • Giá đỡ chắc chắn gắn liền với thân bơm.

  • Có các lỗ bắt bulông để cố định lên nền hoặc bệ.

  • Chịu tải trọng của toàn bộ cụm bơm – động cơ.

3. Đặc Điểm Về Nguyên Lý Và Cấu Tạo

  • Truyền động trực tiếp hoặc khớp nối đồng trục, giúp tăng hiệu suất và giảm tổn thất năng lượng.

  • Dòng chảy thẳng, không đổi hướng như bơm ngang nên giảm tổn thất ma sát, tăng lưu lượng.

  • Cánh bơm đặt ở phần dưới, giúp mồi nước nhanh và hoạt động ổn định.

  • Có thể vận hành liên tục 24/7, phù hợp hệ thống tự động hóa.

Nguyên lý cấu tạo của bơm trục thẳng đứng ISG65-315 và IRG65-315 dựa trên nền tảng bơm ly tâm truyền thống nhưng được nâng cấp bằng cấu trúc thẳng trục, thiết kế gọn gàng và hiệu suất thủy lực cao. Nhờ đó, dòng bơm này vừa tiết kiệm không gian, tiết kiệm năng lượng, vừa phù hợp cho nhiều ứng dụng từ dân dụng đến công nghiệp, từ nước lạnh đến nước nóng áp suất cao. Đây là một lựa chọn kỹ thuật đáng tin cậy cho các hệ thống cần sự ổn định và lâu dài



Quá Trình Bơm Nước Của Bơm Trục Thẳng Đứng Model ISG65-315, IRG65-315

Bắt Đầu Quá Trình Vận Hành

Khi hệ thống được cấp điện, động cơ điện sẽ bắt đầu quay. Trục động cơ nối thẳng với trục bơm, truyền động trực tiếp đến cánh bơm gắn bên trong thân bơm. Việc truyền động đồng tâm giúp trục quay ổn định, không bị lệch tâm và giảm tổn thất cơ học.

Tạo Lực Ly Tâm Nhờ Cánh Bơm

Khi cánh bơm quay với tốc độ cao, nó tạo ra một lực ly tâm mạnh tại tâm buồng bơm. Lực này hút nước từ cửa hút (thường nối với bể chứa hoặc ống cấp) vào tâm cánh bơm – nơi có áp suất thấp nhất.

Sau đó, nước được đẩy nhanh ra mép ngoài của cánh bơm, nơi vận tốc dòng chảy tăng lên đáng kể. Chuyển động ly tâm liên tục tạo nên dòng chảy mạnh và đều, đẩy nước ra khỏi cánh bơm vào buồng dẫn dòng.

Chuyển Động Dòng Chảy Qua Buồng Xoắn

Nước từ mép cánh bơm đi vào buồng xoắn (volute) – nơi thiết kế có tiết diện mở rộng dần. Tại đây, vận tốc nước giảm, phần năng lượng động học được chuyển hóa thành áp suất tĩnh, tạo ra cột áp để đẩy nước đi xa hoặc lên cao tùy theo yêu cầu sử dụng.

Buồng xoắn được chế tạo chính xác để hướng dòng chảy theo hướng tuyến tính, giảm tổn thất thủy lực và tối ưu hiệu suất bơm.

Dòng Nước Thoát Ra Ống Xả

Nước sau khi tăng áp được dẫn ra khỏi bơm qua cửa xả thẳng hàng với cửa hút. Đây là điểm đặc trưng của bơm inline: dòng chảy đi theo đường thẳng, không bị đổi hướng đột ngột, giúp giảm rung và mất áp.

Ống xả được nối với hệ thống ống dẫn đến các thiết bị tiêu thụ nước như bồn chứa, tháp giải nhiệt, hệ thống tưới hoặc đường ống cấp tầng cao.

Giữ Áp Và Tuần Hoàn

Trong quá trình vận hành, bơm liên tục giữ áp cho hệ thống. Nếu có tích hợp bình tích áp hoặc biến tần, bơm có thể tự điều chỉnh tốc độ theo nhu cầu tiêu thụ nước thực tế, duy trì áp suất ổn định mà không tiêu tốn năng lượng dư thừa.

Khi dùng cho hệ thống tuần hoàn nước nóng/lạnh, dòng chảy từ đầu xả sẽ quay lại bể chứa hoặc thiết bị trao đổi nhiệt, tiếp tục chu trình liên tục không ngắt quãng.

Vai Trò Của Phớt Cơ Khí Và Vòng Bi

Trong suốt quá trình bơm nước, phớt cơ khí giữ vai trò làm kín giữa trục quay và thân bơm, ngăn rò rỉ nước ra ngoài. Vòng bi giúp trục quay ổn định, giảm ma sát và tránh mài mòn trục khi hoạt động lâu dài ở tốc độ cao.

Ngắt Quá Trình Bơm

Khi kết thúc nhiệm vụ bơm, động cơ dừng quay, lực ly tâm mất đi. Nước trong buồng bơm sẽ ngừng di chuyển, và hệ thống van một chiều, bình áp hoặc cảm biến sẽ giữ lại áp lực còn lại trong đường ống, tránh hiện tượng tụt áp hoặc chảy ngược.

Quá trình bơm nước của model ISG65-315 và IRG65-315 là một chuỗi chuyển đổi năng lượng hiệu quả: từ điện năng → cơ năng → động năng → áp suất thủy lực. Nhờ thiết kế đồng trục, vận hành liên tục và dòng chảy tuyến tính, bơm đảm bảo khả năng cung cấp nước ổn định, mạnh mẽ và tiết kiệm năng lượng cho cả ứng dụng công nghiệp và dân dụng


Thông số kỹ thuật và kích thước bơm model ISG65-315



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-315


Đường cong hiệu suất bơm model ISG65-315


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-315


Phụ kiện và kích thước lắp đặt bơm model ISG65-315


Phương thức lắp đặt bơm model ISG65-315
