Bơm dầu truyền nhiệt RY65-40-250 được thiết kế chuyên dụng cho các nhà máy hóa chất cần tuần hoàn dầu tải nhiệt ở nhiệt độ cao. Dòng RY được sử dụng trong các hệ thống gia nhiệt công nghiệp, đặc biệt phù hợp để vận chuyển môi chất nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.

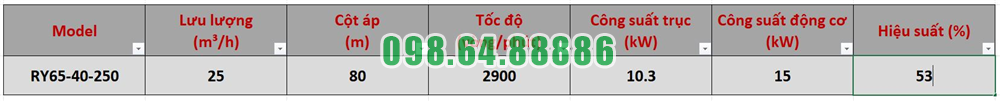

Với thông số lưu lượng 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất động cơ 15 kW, RY65-40-250 phù hợp với các vòng tuần hoàn dầu nóng cần duy trì lưu lượng ổn định và thắng được trở lực đáng kể của đường ống, van cùng thiết bị trao đổi nhiệt.
Trong nhiều dây chuyền hóa chất, dầu tải nhiệt được sử dụng để đưa nhiệt từ thiết bị gia nhiệt tới bồn phản ứng, bộ trao đổi nhiệt hoặc các thiết bị công nghệ khác.
RY65-40-250 đảm nhiệm vai trò tạo dòng tuần hoàn liên tục cho môi chất này. Bơm hút dầu từ đường hồi, truyền năng lượng cho dầu qua bánh công tác rồi đẩy trở lại hệ thống với cột áp cần thiết.
Điểm đáng chú ý là dòng RY được thiết kế cho môi chất có nhiệt độ làm việc không vượt quá 350°C, phù hợp với đặc điểm nhiệt độ cao thường gặp trong các hệ thống dầu truyền nhiệt công nghiệp.
RY65-40-250 không phải là bơm hóa chất dùng cho mọi loại dung dịch ăn mòn mạnh. Theo phạm vi sử dụng của dòng RY, môi chất thích hợp là chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.
Chính giới hạn này cần được xem xét khi ứng dụng trong nhà máy hóa chất. Nếu nhiệm vụ chính là tuần hoàn dầu tải nhiệt sạch trong hệ thống gia nhiệt, RY65-40-250 phù hợp với mục đích thiết kế. Với hóa chất ăn mòn mạnh hoặc chứa cặn rắn, cần đánh giá một dòng bơm chuyên dụng khác.
Một đặc điểm có lợi cho môi trường nhà máy hóa chất là dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Thiết kế này giúp giảm các đường ống và thiết bị phụ trợ dành cho nước làm mát, từ đó làm cụm bơm gọn hơn và giảm số hạng mục cần theo dõi trong quá trình vận hành.
Trong một nhà máy có nhiều thiết bị công nghệ, việc giảm bớt một mạch nước làm mát riêng cho bơm giúp đơn giản hóa bố trí đường ống.
Đây là lợi thế thực tế của Bơm dầu truyền nhiệt RY65-40-250 khi được tích hợp vào hệ thống gia nhiệt có nhiều thiết bị và không gian lắp đặt cần được tối ưu.
RY65-40-250 sử dụng kết cấu đỡ một phía, với thân bơm, trục, cụm ổ trục và giá đỡ được bố trí thành một cụm chắc chắn.
Bên trong thân ổ trục có hai bộ vòng bi làm nhiệm vụ đỡ và định vị rôto. Trục bơm nhận mô-men từ động cơ thông qua khớp nối mềm kiểu ba chấu rồi truyền chuyển động tới bánh công tác.
Cách bố trí này phù hợp với yêu cầu vận hành liên tục của hệ thống tuần hoàn dầu nóng trong môi trường sản xuất công nghiệp.
Khớp nối mềm giúp truyền mô-men từ động cơ tới trục bơm, đồng thời hỗ trợ giảm ảnh hưởng của rung động và sai lệch nhỏ giữa hai trục.
Đối với RY65-40-250 vận hành ở 2.900 vòng/phút, căn chỉnh đúng đồng tâm đặc biệt quan trọng để hạn chế rung, nóng ổ bi và hao mòn các chi tiết quay.
Dòng RY sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.
Packing được bố trí tại khu vực trục đi qua nắp bơm để hạn chế dầu truyền nhiệt rò ra ngoài. Phớt dầu hỗ trợ bảo vệ khu vực ổ trục và giữ dầu bôi trơn.
Đây là cấu trúc làm kín phù hợp với đặc điểm vận hành dầu nóng của RY65-40-250, đồng thời giúp việc kiểm tra và thay thế các chi tiết làm kín tương đối rõ ràng khi bảo dưỡng.
Nhà máy hóa chất thường có hệ thống đường ống gồm nhiều van, đoạn ống dài và thiết bị trao đổi nhiệt. Những phần tử này tạo ra tổn thất áp suất mà bơm phải vượt qua.
Với cột áp 80 m tại lưu lượng 25 m³/h, RY65-40-250 phù hợp với những vòng tuần hoàn có yêu cầu cột áp tương đối cao, với điều kiện điểm làm việc thực tế của hệ thống nằm trong vùng đặc tính phù hợp của bơm.
Khi được lựa chọn đúng theo đặc tính hệ thống, RY65-40-250 giúp dầu tải nhiệt liên tục lưu chuyển giữa nguồn gia nhiệt và khu vực sử dụng nhiệt.
Dòng tuần hoàn ổn định góp phần duy trì quá trình truyền nhiệt trong dây chuyền, tránh tình trạng dầu bị lưu lại quá lâu tại một khu vực do lưu lượng không đáp ứng yêu cầu.
Khả năng làm việc với dầu nóng tới 350°C đòi hỏi RY65-40-250 phải được vận hành đúng quy trình.
Trước khi khởi động với dầu nóng, bơm cần được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp các chi tiết cơ khí giãn nở ổn định, hạn chế ảnh hưởng của sốc nhiệt tới trục, ổ bi và bộ làm kín.
Trước khi khởi động, thân bơm phải được mồi đầy dầu và khí bên trong cần được đẩy ra ngoài.
Trong quá trình vận hành cũng phải duy trì đủ lưu lượng qua bơm. Dòng RY không nên hoạt động ở mức thấp hơn 30% lưu lượng thiết kế trong thời gian dài.
Đây là những yêu cầu đặc biệt quan trọng đối với hệ thống dầu nóng trong nhà máy hóa chất, nơi độ ổn định của vòng tuần hoàn có ảnh hưởng trực tiếp tới quá trình gia nhiệt.
Bơm dầu truyền nhiệt RY65-40-250 được thiết kế chuyên dụng cho các nhà máy hóa chất khi nhiệm vụ cần thực hiện là tuần hoàn dầu tải nhiệt nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.
Model này nổi bật với khả năng làm việc cùng dầu nóng tới 350°C, kết cấu đỡ một phía, tản nhiệt tự nhiên, cụm ổ trục hai vòng bi, truyền động qua khớp nối mềm và hệ thống làm kín packing kết hợp phớt dầu chịu nhiệt.
Với 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY65-40-250 là lựa chọn phù hợp cho các vòng tuần hoàn dầu tải nhiệt trong nhà máy hóa chất có yêu cầu cột áp tương đối cao, miễn là môi chất và điểm làm việc thực tế đáp ứng đúng phạm vi thiết kế của bơm.

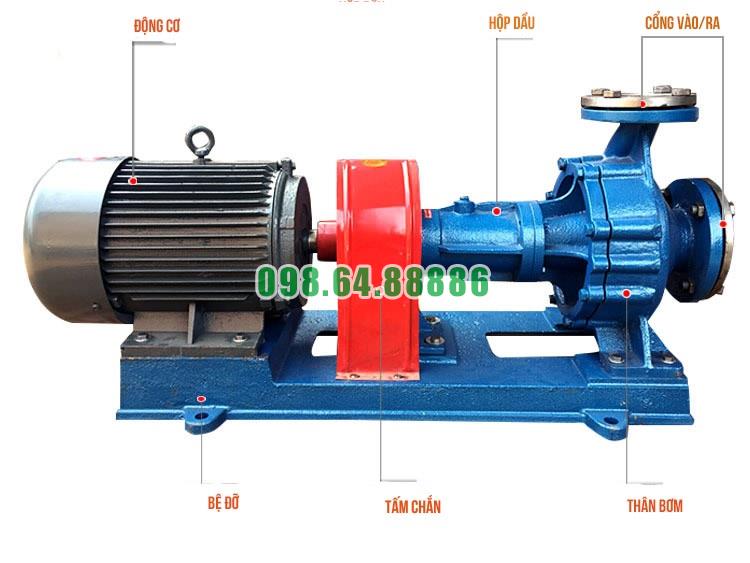

Bơm dầu truyền nhiệt RY65-40-250 có kết cấu cơ khí theo kiểu bơm ly tâm đỡ một phía, gồm thân bơm, nắp bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động. Các bộ phận được bố trí theo hướng tạo dòng chảy ổn định, duy trì độ đồng tâm và hỗ trợ bơm làm việc với dầu tải nhiệt ở nhiệt độ cao.
Thân bơm là bộ phận chịu áp chính, đồng thời tạo không gian cho bánh công tác hoạt động và dẫn dòng dầu từ cửa hút đến cửa xả.
Cửa hút của RY65-40-250 được bố trí theo hướng trục, trong khi cửa xả theo hướng tâm và phương thẳng đứng. Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm, giúp dầu đi trực tiếp vào tâm bánh công tác trước khi được đẩy ra ngoài.
Nắp bơm liên kết với thân bơm và đồng thời tạo vị trí lắp cụm làm kín quanh trục.
Cụm rôto là phần chuyển động chính của Bơm dầu truyền nhiệt RY65-40-250, gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Trục bơm nhận mô-men từ động cơ qua khớp nối mềm, sau đó truyền chuyển động trực tiếp đến bánh công tác.
Khi bánh công tác quay, dầu tải nhiệt được hút vào vùng tâm, gia tốc ra phía ngoài và được dẫn đến cửa xả. Đây là quá trình trực tiếp tạo lưu lượng và cột áp cho bơm.
Cụm ổ trục của dòng RY chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.
Kết cấu này giúp trục bơm duy trì vị trí ổn định khi quay ở tốc độ 2.900 vòng/phút, hạn chế dao động và tránh để bánh công tác cọ xát với các bộ phận xung quanh.
Độ chính xác của cụm ổ trục ảnh hưởng trực tiếp đến độ rung, tiếng ồn và tuổi thọ của toàn bộ bơm.
Bơm dầu truyền nhiệt RY65-40-250 sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Cụm làm kín được bố trí tại khu vực trục đi qua nắp bơm, có nhiệm vụ hạn chế dầu tải nhiệt rò rỉ ra ngoài.
Do bơm làm việc với môi chất nhiệt độ cao, tình trạng của bộ chèn và phớt dầu cần được kiểm tra thường xuyên để duy trì độ kín trong quá trình vận hành.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và kết nối với nhau qua khớp nối mềm.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ đến trục bơm. Khi độ đồng tâm được căn chỉnh đúng, lực truyền ổn định hơn, hạn chế tải lệch lên trục và vòng bi.
Đây là một chi tiết quan trọng trong tổng thể cấu tạo cơ khí của RY65-40-250.
Dòng RY sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm.
Thiết kế này giúp cụm máy có cấu trúc tương đối gọn nhưng vẫn bảo đảm vị trí của trục và các bộ phận quay. Việc cố định chắc chắn trên bệ máy cũng giúp hạn chế rung động khi bơm hoạt động liên tục.
Một đặc điểm đáng chú ý trong cấu tạo của Bơm dầu truyền nhiệt RY65-40-250 là cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này làm giảm số lượng đường ống và thiết bị phụ trợ, giúp kết cấu bơm đơn giản và thuận tiện hơn trong quá trình lắp đặt, kiểm tra và bảo dưỡng.
Các bộ phận của RY65-40-250 hoạt động theo một chuỗi liên kết rõ ràng:
Động cơ → khớp nối → trục bơm → bánh công tác → dòng dầu tải nhiệt.
Trong khi đó, cụm ổ trục giữ trục quay ổn định, cụm làm kín hạn chế rò rỉ và thân bơm dẫn dòng dầu đến cửa xả.
Sự phối hợp chính xác giữa các cụm này quyết định trực tiếp đến khả năng vận hành ổn định của bơm.
Tổng quan cấu tạo cơ khí chính xác của chiếc Bơm dầu truyền nhiệt RY65-40-250 tập trung vào các bộ phận chính gồm thân bơm, nắp bơm, trục, bánh công tác, cụm ổ trục, cụm làm kín và hệ truyền động bằng khớp nối mềm.
Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng liên kết chặt chẽ với nhau để duy trì dòng dầu ổn định, hạn chế rung động và bảo đảm độ kín của hệ thống.
Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 có kết cấu cơ khí phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống công nghiệp khi được lắp đặt và bảo dưỡng đúng kỹ thuật.

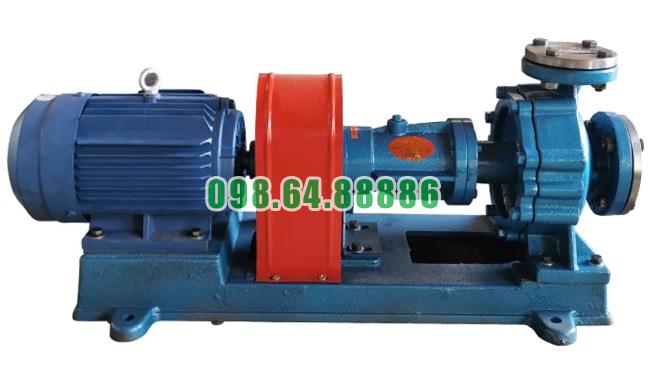

Bơm dầu truyền nhiệt RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
