Bơm dầu nóng công nghiệp RY100-65-200 lưu lượng 100 m3/h, cột áp 50 m, công suất 22 kW

Bơm dầu truyền nhiệt RY100-65-200 có thiết kế phù hợp cho dầu nóng

Bơm dầu truyền nhiệt RY100-65-200 được thiết kế chuyên dùng cho hệ thống tuần hoàn dầu tải nhiệt ở nhiệt độ cao. Dòng bơm này phù hợp với môi chất có tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc lên đến khoảng 350°C.

Kết cấu phù hợp với môi trường nhiệt độ cao

Bơm sử dụng kết cấu đỡ một phía, gồm thân bơm, cụm rôto, ổ trục và bộ làm kín. Cửa hút bố trí theo hướng trục, cửa xả bố trí theo hướng tâm, giúp dòng dầu đi qua bơm ổn định trong quá trình tuần hoàn.

Thiết kế tản nhiệt tự nhiên

Một điểm nổi bật của RY100-65-200 là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp kết cấu bơm gọn hơn, giảm thiết bị phụ trợ và phù hợp với môi trường làm việc có nhiệt độ cao.

Hệ thống làm kín chịu nhiệt

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Cụm làm kín giúp hạn chế rò rỉ dầu nóng tại khu vực trục bơm và bảo vệ các chi tiết bên trong khi vận hành.

Cụm ổ trục được bố trí riêng biệt

Thân ổ trục chứa hai bộ vòng bi để đỡ và định vị trục bơm. Hệ thống bôi trơn được thiết kế riêng, giúp giảm ma sát và hạn chế ảnh hưởng của nhiệt độ cao đến ổ bi.

Có yêu cầu gia nhiệt trước khi vận hành

Thiết kế của bơm phù hợp với dầu nóng nhưng vẫn yêu cầu gia nhiệt sơ bộ trước khi khởi động. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không quá 50°C/giờ.

Điều này giúp các chi tiết giãn nở từ từ và hạn chế hiện tượng biến dạng hoặc kẹt rôto khi bơm tiếp xúc với dầu nóng.

Bơm dầu truyền nhiệt RY100-65-200 có thiết kế phù hợp cho dầu nóng nhờ kết cấu chuyên dụng, cơ chế tản nhiệt tự nhiên, hệ thống làm kín chịu nhiệt và cụm ổ trục được bố trí để làm việc trong điều kiện nhiệt độ cao.

Với khả năng làm việc cùng dầu truyền nhiệt có nhiệt độ lên đến khoảng 350°C, model này phù hợp cho các hệ thống tuần hoàn dầu nóng trong nhiều dây chuyền công nghiệp.

Bơm dầu truyền nhiệt RY100-65-200 trong dây chuyền sản xuất nhựa

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với các dây chuyền sản xuất nhựa có sử dụng dầu tải nhiệt để gia nhiệt gián tiếp cho máy móc và thiết bị công nghệ. Với lưu lượng khoảng 100 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và động cơ 22 kW, bơm thích hợp cho hệ thống tuần hoàn dầu nóng có quy mô tương đối lớn.

Vai trò của bơm trong dây chuyền sản xuất nhựa

Trong dây chuyền sản xuất nhựa, RY100-65-200 có nhiệm vụ tuần hoàn dầu truyền nhiệt từ nguồn gia nhiệt đến các thiết bị cần nhiệt, sau đó đưa dầu quay trở lại hệ thống.

Quá trình tuần hoàn diễn ra liên tục, giúp duy trì nguồn nhiệt ổn định cho các công đoạn sản xuất.

Các vị trí có thể sử dụng

Bơm RY100-65-200 có thể được bố trí trong các hệ thống dầu nóng cấp nhiệt cho:

• Máy ép nhựa.
• Khuôn gia nhiệt.
• Thiết bị phản ứng hoặc phối trộn có gia nhiệt.
• Bồn chứa nguyên liệu cần giữ nhiệt.
• Bộ trao đổi nhiệt.
• Cụm gia nhiệt trung tâm cấp cho nhiều thiết bị.

Phù hợp với hệ thống gia nhiệt trung tâm

RY100-65-200 đặc biệt phù hợp khi một hệ thống dầu tải nhiệt trung tâm cấp nhiệt cho nhiều thiết bị trong cùng dây chuyền.

Thay vì sử dụng nhiều bơm nhỏ riêng lẻ, một bơm có lưu lượng khoảng 100 m³/h có thể đảm nhiệm việc tuần hoàn dầu trong toàn bộ mạng đường ống nếu cột áp hệ thống phù hợp.

Điều kiện sử dụng phù hợp

Bơm nên được sử dụng khi dầu truyền nhiệt có tính ăn mòn yếu, không chứa hạt rắn và hệ thống cần làm việc liên tục ở nhiệt độ cao.

Trước khi lựa chọn, cần kiểm tra lưu lượng thực tế, tổn thất áp suất đường ống và yêu cầu nhiệt của toàn bộ dây chuyền để bảo đảm điểm làm việc phù hợp với bơm.

Bơm dầu truyền nhiệt RY100-65-200 trong dây chuyền sản xuất nhựa phù hợp nhất với các hệ thống tuần hoàn dầu nóng cấp nhiệt cho máy ép, khuôn, bồn gia nhiệt, thiết bị phản ứng và bộ trao đổi nhiệt. Model này thích hợp với dây chuyền có nhiều thiết bị sử dụng chung một nguồn dầu tải nhiệt và cần lưu lượng tuần hoàn tương đối lớn.

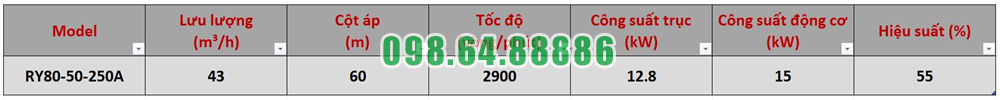

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

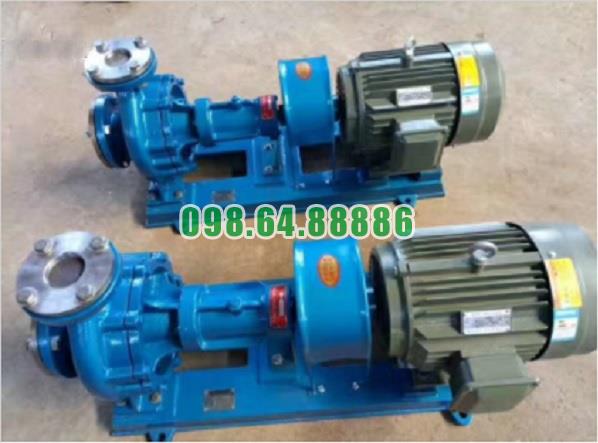

Hình ảnh thực tế bơm dầu truyền nhiệt RY
