Được chế tạo bằng gang đúc xám, gang cầu hoặc inox 304/316.
Thiết kế dạng inline trục đứng, cửa hút và cửa xả trên cùng một đường thẳng, giúp chất lỏng di chuyển tuyến tính, giảm tổn thất thủy lực.
Bên trong phủ sơn epoxy chống ăn mòn, hạn chế cặn bám.
Bộ phận tạo áp suất cho dòng chảy.
Thường là cánh kín, cân bằng động chính xác để giảm rung và tiếng ồn.
Vật liệu: gang, đồng hợp kim hoặc inox 304/316 (đặc biệt với model IRG80-315 để bơm nước nóng).
Làm bằng thép hợp kim hoặc inox có độ cứng cao.
Truyền mô-men xoắn từ động cơ đến cánh bơm.
Bề mặt trục có thể được mạ crôm để tăng khả năng chống mài mòn và ăn mòn.
Làm kín khe hở giữa trục và thân bơm.
Mặt tĩnh: ceramic hoặc carbon.
Mặt động: silicon carbide hoặc inox.
O-ring: bằng cao su EPDM, NBR hoặc Viton, có khả năng chịu nhiệt và chống hóa chất.
Được lắp ở cả hai đầu trục.
Giúp trục quay ổn định, giảm ma sát và hạn chế hao mòn.
Sử dụng vòng bi chất lượng cao, được bôi trơn định kỳ bằng mỡ chịu nhiệt.
Là loại động cơ không đồng bộ 3 pha.
Cấp bảo vệ IP55, cấp cách điện F, vận hành liên tục 24/24h.
Hiệu suất đạt chuẩn IE2 – IE3, tiết kiệm năng lượng.
Làm mát bằng quạt gió, vỏ động cơ có rãnh tản nhiệt.
Làm bằng gang hoặc thép hàn chắc chắn.
Có nhiệm vụ cố định toàn bộ cụm bơm – động cơ, giảm rung khi vận hành.
Các bộ phận chính của bơm lùa trục đứng ISG80-315, IRG80-315 bao gồm: thân bơm, cánh bơm, trục bơm, phớt cơ khí, ổ đỡ & vòng bi, động cơ điện và đế bơm. Sự kết hợp đồng bộ của các bộ phận này giúp bơm đạt hiệu suất cao, vận hành ổn định, tuổi thọ bền bỉ và thích ứng với nhiều môi trường làm việc khác nhau.
Khi động cơ truyền động cho trục và cánh bơm quay, vùng tâm cánh bơm xuất hiện vùng áp suất thấp. Sự chênh lệch áp suất giữa nguồn chứa và buồng bơm khiến chất lỏng từ bên ngoài được hút vào cửa hút.
Buồng bơm phải được mồi đầy nước trước khi khởi động, vì bơm ly tâm không có khả năng tự hút.
Đường ống hút và van một chiều cần kín khít, không để lọt khí.
Khi chất lỏng đi vào cánh bơm, tốc độ quay cao tạo nên lực ly tâm đẩy chất lỏng từ tâm cánh ra mép ngoài.
Năng lượng cơ học từ động cơ truyền qua trục và cánh bơm được chuyển thành động năng của dòng chất lỏng. Đây là bước quan trọng trong cơ chế vận chuyển.
Chất lỏng từ mép cánh đi vào buồng xoắn, nơi tiết diện dòng chảy được mở rộng dần. Vận tốc giảm xuống, đồng thời động năng được chuyển hóa thành áp suất tĩnh.
Quá trình này giúp tăng áp lực trong buồng bơm, chuẩn bị cho giai đoạn đẩy chất lỏng ra hệ thống.
Áp suất tích lũy được giải phóng qua cửa xả, đẩy chất lỏng vào đường ống với áp lực cao.
Nhờ thiết kế inline trục đứng, quá trình hút – truyền năng lượng – biến đổi – đẩy diễn ra đồng thời và liên tục, giúp bơm inline ISG80-315, IRG80-315 cung cấp dòng chảy ổn định, không gián đoạn.
Dựa trên lực ly tâm: chuyển hóa năng lượng cơ học thành năng lượng thủy lực.
Ổn định và liên tục: vận hành theo chu trình khép kín, không gây xung động lớn.
Tối ưu thủy lực: thiết kế cánh cong hướng sau và buồng xoắn giảm tổn thất năng lượng, tăng hiệu suất vận chuyển.
Cơ chế vận chuyển chất lỏng của bơm lùa trục đứng ISG80-315, IRG80-315 diễn ra qua 4 giai đoạn: hút – truyền động năng – biến đổi – đẩy. Nhờ lực ly tâm từ cánh bơm và quá trình chuyển đổi năng lượng trong buồng xoắn, bơm có khả năng vận chuyển chất lỏng với áp suất và lưu lượng ổn định, đáp ứng nhu cầu trong hệ thống cấp thoát nước, công nghiệp và xây dựng.
Thông số kỹ thuật và kích thước bơm model ISG80-315
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80315-cong-suat-37kw.html

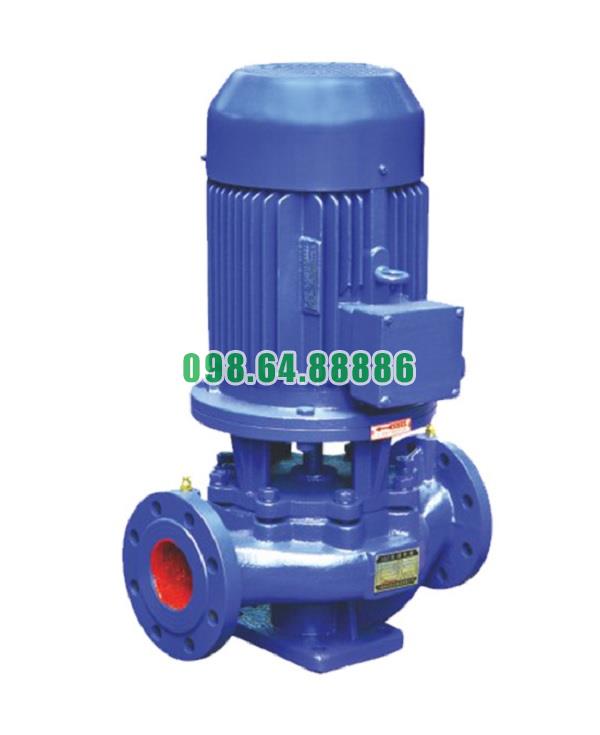

Máy bơm lùa trục đứng, inline, tăng áp model ISG80-315, IRG80-315 37kw, 50m3, 125m
