Các bộ phận chính của bơm đồng trục thẳng đứng model ISG100-100, IRG100-100
Bơm đồng trục thẳng đứng ISG100-100, IRG100-100 có cấu tạo đơn giản nhưng tối ưu, giúp vận hành ổn định và dễ bảo trì. Các bộ phận chính bao gồm:
Thân bơm (Casing)
Là phần bao bọc toàn bộ buồng bơm, thường được chế tạo bằng gang hoặc thép không gỉ. Thân bơm được thiết kế dạng trục đứng, hai cửa hút và xả nằm trên cùng một đường thẳng, thuận tiện cho việc lắp đặt inline.
Cánh bơm (Impeller)
Cánh bơm là bộ phận trực tiếp truyền năng lượng từ động cơ sang chất lỏng. Với thiết kế thủy lực tối ưu, cánh bơm tạo áp lực cao, giúp dòng chảy ổn định và giảm thiểu tổn thất năng lượng.
Trục bơm (Pump Shaft)
Trục bơm đồng tâm với động cơ, giữ vai trò truyền mô-men quay từ động cơ đến cánh bơm. Trục được chế tạo bằng thép hợp kim hoặc thép không gỉ, đảm bảo độ bền, chống ăn mòn trong môi trường khắc nghiệt.
Phớt cơ khí (Mechanical Seal)
Bộ phận quan trọng giúp ngăn rò rỉ chất lỏng ra ngoài. Phớt cơ khí hoạt động nhờ bề mặt ma sát chính xác, đảm bảo kín khít khi trục quay ở tốc độ cao. Đây là yếu tố then chốt để nâng cao độ an toàn và tuổi thọ của bơm.
Vòng bi (Bearing)
Hỗ trợ trục bơm, giảm ma sát và giữ cho trục quay ổn định. Vòng bi giúp hạn chế rung lắc, tiếng ồn và bảo vệ các bộ phận cơ khí khác trong quá trình vận hành.
Động cơ (Motor)
Động cơ điện được lắp trực tiếp đồng trục với bơm. Tùy theo yêu cầu, động cơ có thể đạt tiêu chuẩn IE2 hoặc IE3, giúp tiết kiệm năng lượng và duy trì hiệu suất ổn định trong thời gian dài.
Đế bơm (Base/Bracket)
Là bộ phận liên kết bơm và động cơ thành một khối vững chắc. Đế bơm còn giúp bơm đứng chắc chắn trên nền, giảm rung động và tạo sự ổn định trong quá trình làm việc.
Cửa hút – cửa xả (Suction & Discharge Nozzles)
Được bố trí trên cùng một đường thẳng theo dạng inline, giúp lắp đặt thuận tiện, giảm thiểu không gian chiếm dụng và phù hợp với các hệ thống đường ống sẵn có.
Các bộ phận chính của bơm đồng trục thẳng đứng ISG100-100, IRG100-100 gồm: thân bơm, cánh bơm, trục bơm, phớt cơ khí, vòng bi, động cơ, đế bơm và cửa hút – xả. Sự kết hợp đồng bộ của các chi tiết này tạo nên một thiết bị có hiệu suất cao, vận hành ổn định và đáp ứng nhiều yêu cầu khắt khe trong công nghiệp, dân dụng cũng như các dự án PCCC.
Bơm inline ISG100-100, IRG100-100 thuộc nhóm bơm ly tâm đồng trục thẳng đứng. Đặc trưng nổi bật là cửa hút và cửa xả nằm trên cùng một đường thẳng (inline). Nhờ cấu tạo này, chất lỏng đi qua bơm theo một dòng chảy liên tục, ít thay đổi hướng, giúp giảm thiểu tổn thất thủy lực và hạn chế hiện tượng xoáy rối trong đường ống.
Giai đoạn hút: Khi động cơ truyền động cho trục bơm, cánh bơm bắt đầu quay. Dưới tác động của lực ly tâm, áp suất tại tâm cánh giảm xuống, tạo ra vùng chân không cục bộ. Điều này khiến chất lỏng từ đường ống hút được “kéo” vào buồng bơm.
Giai đoạn tạo áp lực: Khi cánh bơm quay với tốc độ cao, năng lượng cơ học từ động cơ được chuyển hóa thành động năng và áp suất của dòng chảy. Chất lỏng rời khỏi mép cánh bơm với vận tốc lớn.
Giai đoạn xả: Nhờ thiết kế đồng trục, chất lỏng được đẩy ra ngoài theo phương thẳng hàng với cửa hút. Điều này vừa duy trì áp lực ổn định, vừa giảm rung động và tổn thất năng lượng.
Dòng chảy thẳng, ít đổi hướng: giúp giảm ma sát trong buồng bơm, nhờ đó hiệu suất thủy lực cao hơn so với nhiều loại bơm ly tâm thông thường.
Áp lực ổn định: nhờ cấu trúc đồng trục, nước hoặc dung dịch được phân phối đồng đều, phù hợp cho các hệ thống tăng áp, cấp nước tòa nhà hoặc PCCC.
Giảm hiện tượng xâm thực (cavitation): nếu được lắp đặt đúng chuẩn, dòng chảy ổn định giúp hạn chế nguy cơ hình thành bọt khí, bảo vệ cánh bơm khỏi ăn mòn và rung động.
Tiết kiệm không gian: bố trí thẳng đứng và inline giúp gọn gàng trong các phòng kỹ thuật nhỏ hẹp.
Tối ưu đường ống: giảm số lượng co nối, hạn chế tổn thất áp suất và tiết kiệm chi phí lắp đặt.
Dễ dàng vận hành và bảo trì: dòng chảy thẳng hàng giúp kiểm soát lưu lượng tốt hơn, dễ giám sát trong vận hành thực tế.
Nguyên lý vận hành dòng chảy của bơm đồng trục thẳng đứng model ISG100-100, IRG100-100 dựa trên cơ chế ly tâm: hút chất lỏng vào tâm cánh, gia tốc dòng chảy bằng lực quay, sau đó đẩy ra cửa xả theo phương thẳng hàng. Nhờ thiết kế inline đồng trục, dòng chảy được duy trì ổn định, hiệu suất cao, tiết kiệm năng lượng và phù hợp với nhiều ứng dụng công nghiệp hiện đại.

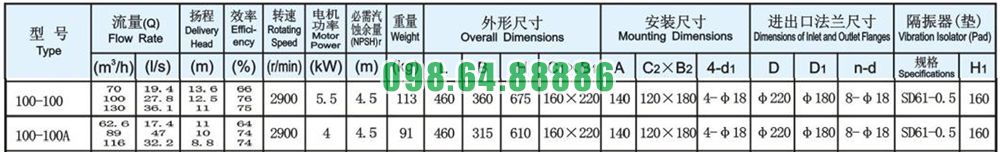

Thông số kỹ thuật và kích thước bơm model ISG100-100
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100100-co-luu-luong-cao-100-m3h.html

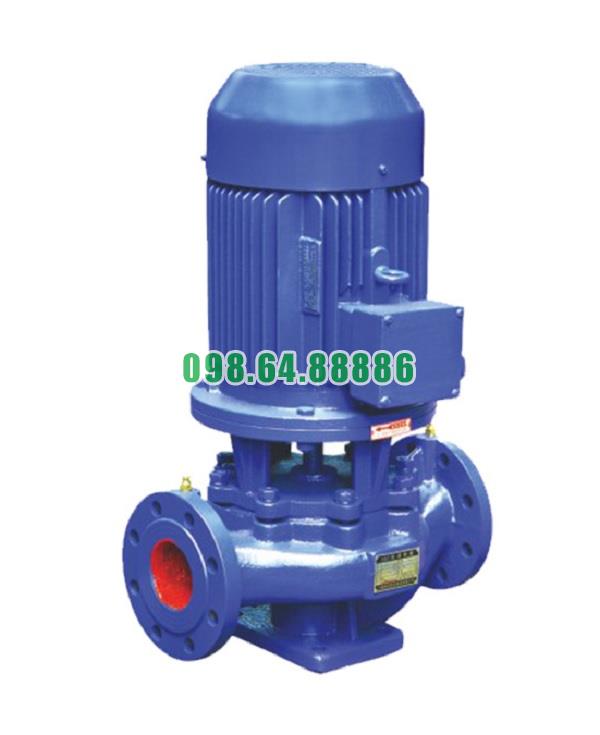

Máy bơm ly tâm trục đứng, bơm tăng áp, bơm đồng trục đứng ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m
12.528.000 VND
