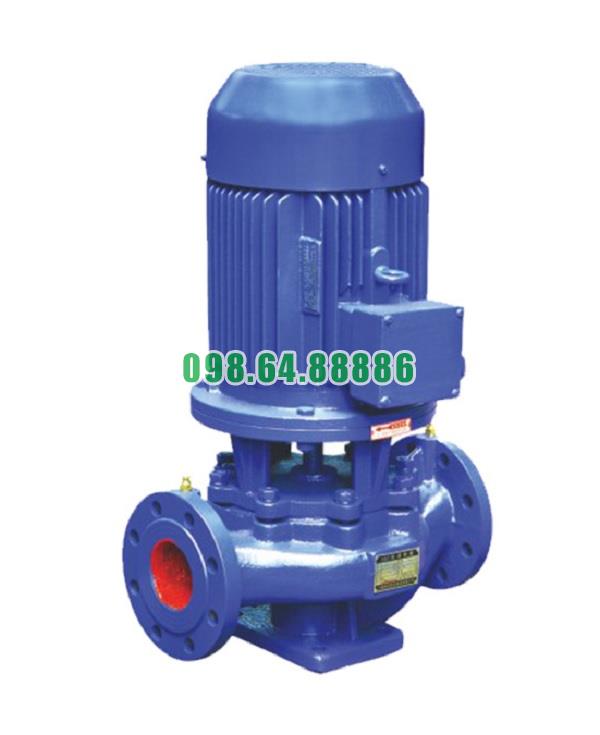

Bơm ISG65-315B và IRG65-315B có thiết kế trục thẳng đứng đồng trục với động cơ, còn gọi là cấu hình inline. Điều này giúp bơm có khả năng:
Lắp trực tiếp vào đường ống theo chiều thẳng đứng mà không cần nền bê tông riêng.
Giảm diện tích lắp đặt đáng kể so với các loại bơm ngang thông thường.
Thuận tiện cho lắp ghép theo chuỗi, đặc biệt trong các hệ thống tuần hoàn nước, điều áp hoặc làm mát.

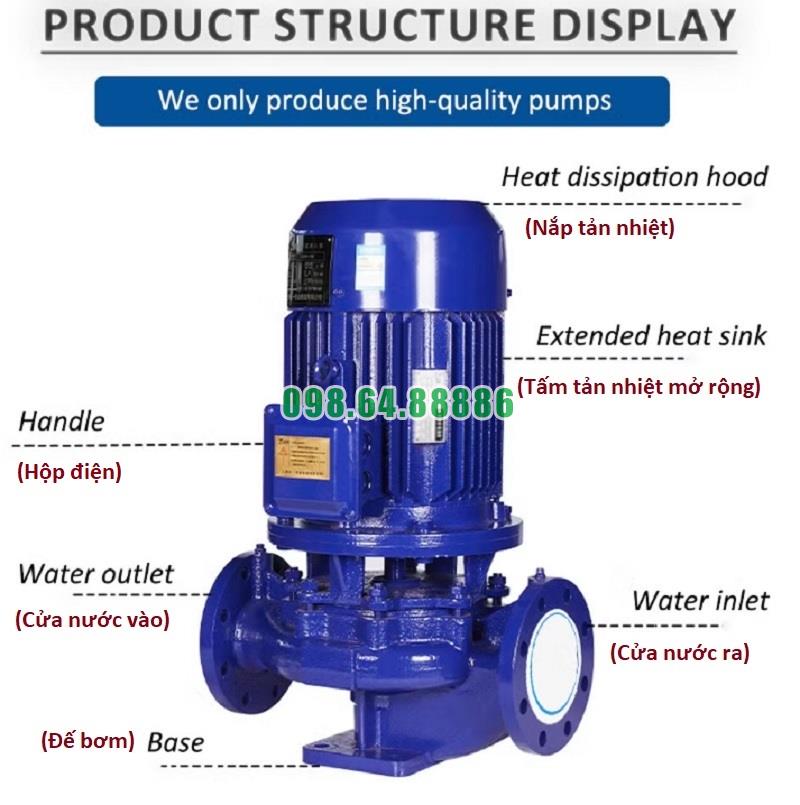

Toàn bộ bơm được thiết kế dạng module tích hợp sẵn:
Phần bơm và motor gắn trực tiếp trên đế liền khối, không cần trục nối hoặc khớp nối rời.
Không sử dụng puli – dây đai, giúp bơm gọn hơn, giảm chiều dài tổng thể.
Việc tích hợp liền khối giúp giảm rung, giảm thất thoát năng lượng truyền động, đồng thời tiết kiệm vật tư và chi phí lắp đặt.
Cấu trúc trục đứng giúp trọng tâm bơm tập trung đều theo phương thẳng đứng, từ đó:
Giảm tải cho bạc đạn, kéo dài tuổi thọ.
Giữ thăng bằng tốt khi bơm vận hành ở tốc độ cao.
Giảm thiểu rung lắc và tiếng ồn thấp, thích hợp lắp đặt trong nhà máy, tầng hầm hoặc hệ thống kín.
Mặc dù ISG65-315B / IRG65-315B có lưu lượng lớn và cột áp cao, nhưng kích thước lại được tối ưu:
Chiều cao tổng thể vừa phải, không vượt quá giới hạn tiêu chuẩn nhà máy (thường < 1200 mm).
Chiều rộng nhỏ, có thể đặt sát vách hoặc gắn dọc tường.
Trọng lượng nhẹ hơn bơm trục ngang cùng công suất, thuận tiện cho việc vận chuyển và nâng hạ.
Thiết kế nhỏ gọn đồng thời hỗ trợ bảo trì dễ dàng:
Nắp bơm tháo nhanh từ trên xuống, không cần tháo đường ống.
Trục, phớt cơ khí và cánh có thể thay thế tại chỗ mà không cần tháo toàn bộ máy.
Phù hợp cho không gian kỹ thuật hẹp, như phòng bơm tầng hầm, trạm cấp nước trên cao, khu vực công nghiệp dày đặc thiết bị.
Ngoài yếu tố kỹ thuật, thiết kế bơm cũng đảm bảo:
Bề mặt sơn tĩnh điện hoặc epoxy cao cấp, chống gỉ và mang lại tính thẩm mỹ cao.
Các góc cạnh bo tròn, tránh gây nguy hiểm khi tiếp xúc.
Cấu trúc kín – an toàn, tránh rò rỉ dầu mỡ hoặc nước ra môi trường.
Trong vận hành bơm ly tâm trục đứng ISG65-315B và IRG65-315B, hai thông số kỹ thuật then chốt ảnh hưởng trực tiếp đến hiệu quả hoạt động và tuổi thọ thiết bị là lưu lượng (Q) và cột áp (H). Việc lựa chọn, điều chỉnh hoặc vận hành bơm không phù hợp với dải lưu lượng – cột áp thiết kế có thể dẫn đến hiện tượng hỏng hóc, giảm hiệu suất hoặc tiêu tốn năng lượng không cần thiết.
Lưu lượng là thể tích chất lỏng mà bơm có thể vận chuyển trong một đơn vị thời gian, thường được đo bằng lít/phút (L/min), mét khối/giờ (m³/h), hoặc lít/giây (L/s).
Cột áp là độ cao tương đương với áp lực mà bơm có thể tạo ra để đẩy chất lỏng đi. Nó đại diện cho khả năng "vượt trở lực" trong đường ống và được đo bằng mét cột nước (m).
Hiệu suất giảm: cánh bơm bị quá tải, vận tốc dòng chảy không tối ưu.
Tăng rung động và tiếng ồn: dòng chảy hỗn loạn và va đập mạnh hơn trong buồng bơm.
Tiêu tốn điện năng nhiều hơn: động cơ hoạt động nặng hơn để bù công suất.
Mài mòn nhanh hơn: các bộ phận như cánh bơm, trục, phớt chịu ma sát lớn.
Tạo áp quá cao tại đầu xả, gây rung lắc và quá tải.
Gây quá nhiệt: dòng chảy nhỏ không đủ làm mát các bộ phận bên trong.
Xảy ra hiện tượng xâm thực (cavitation) do áp suất đầu hút không ổn định.
Động cơ phải làm việc vượt công suất định mức → nhanh nóng, giảm tuổi thọ.
Rò rỉ phớt cơ khí: do áp lực vượt quá mức chịu đựng.
Rạn nứt hoặc hư hại thân bơm nếu kéo dài áp lực vượt thiết kế.
Dẫn đến dòng chảy không ổn định, không đủ lực đẩy nước đến vị trí yêu cầu.
Hiệu suất thấp vì áp không tương ứng với lưu lượng tối ưu.
Ứng dụng như phòng cháy chữa cháy hoặc hệ thống làm mát có thể mất tác dụng.
Bơm ISG65-315B và IRG65-315B có đường cong đặc tính Q-H:
Khi lưu lượng tăng → cột áp giảm
Khi lưu lượng giảm → cột áp tăng
Việc lựa chọn và vận hành bơm cần đảm bảo nằm trong vùng hiệu suất tối ưu (Best Efficiency Point – BEP) trên đường cong Q-H để duy trì:
Hiệu suất cao nhất
Tiêu thụ năng lượng tối ưu
Tuổi thọ thiết bị lâu dài
Không để bơm chạy lệch xa khỏi điểm BEP quá ±15% lưu lượng thiết kế.
Nếu nhu cầu lưu lượng thay đổi thường xuyên, nên dùng biến tần (VFD) để điều chỉnh tốc độ động cơ.
Lắp đặt đồng hồ áp và lưu lượng kế để theo dõi, điều chỉnh hợp lý.
Kiểm tra thông số máy định kỳ: nếu lưu lượng/cột áp thay đổi bất thường, cần kiểm tra cánh bơm, phớt, hệ thống ống.
Thông số kỹ thuật và kích thước bơm model ISG65-315B
