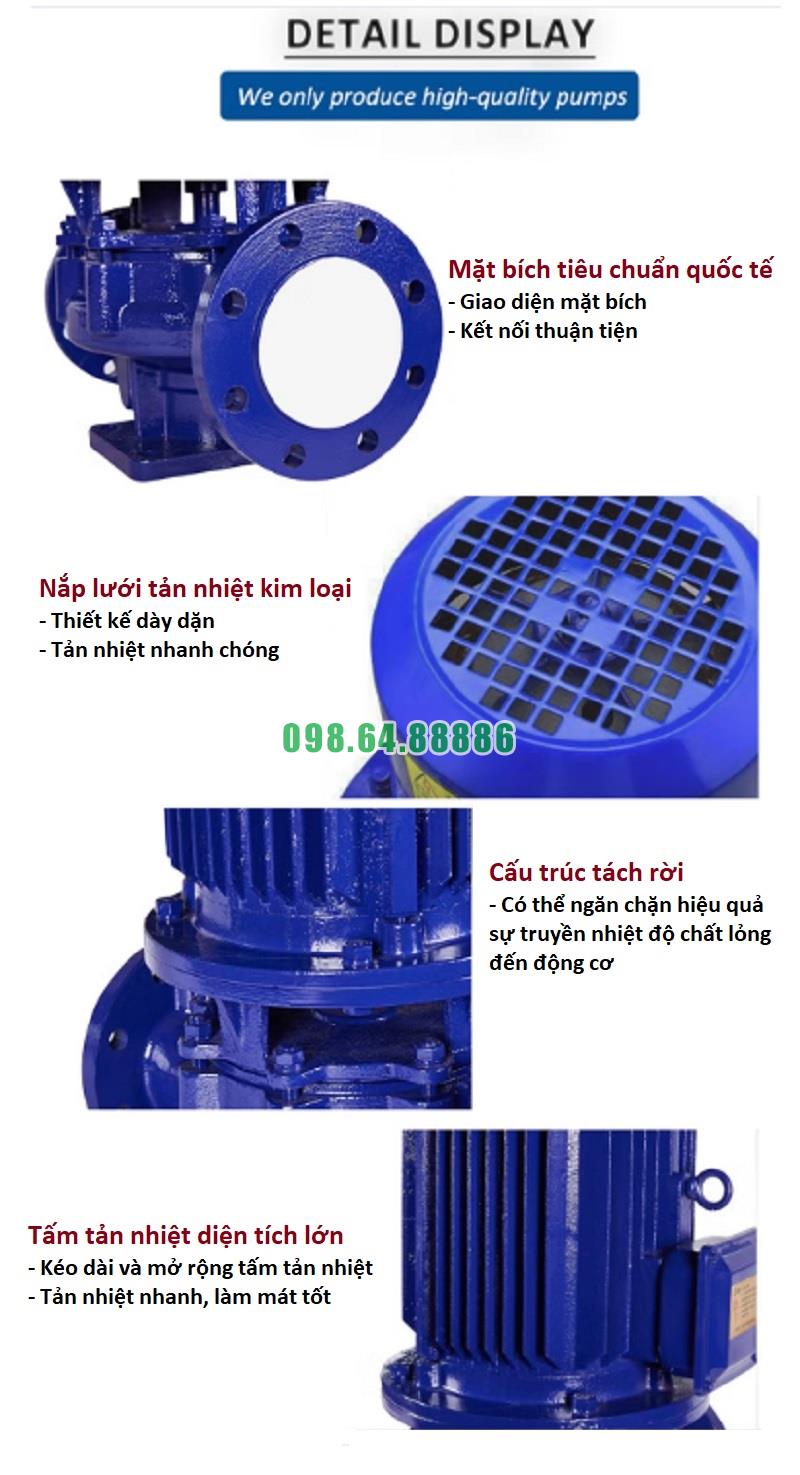

Thân bơm dạng xoắn ốc liền khối, cửa hút–xả bố trí thẳng hàng (inline) cùng đường kính danh nghĩa DN80. Mặt bích hút/xả tiêu chuẩn, thuận lợi lắp trên đường ống đứng hoặc ngang. Vật liệu thường: gang xám/gang cầu; có thể inox cho môi trường ăn mòn. Trên thân có nút xả khí, xả nước và lỗ gắn đồng hồ áp.
Cánh kín dạng ly tâm, cân bằng động, lắp chặt trên trục. Ký hiệu 160 thể hiện đường kính danh nghĩa cánh (mm); hậu tố A là phiên bản tiện giảm đường kính để thay đổi điểm làm việc. Vật liệu phổ biến: gang hoặc inox; bề mặt gia công nhẵn để giảm tổn thất thủy lực.
Trục thép hợp kim/ inox, độ đồng tâm cao, truyền mô-men từ động cơ tới cánh. Bề mặt vị trí phớt được tôi–mài chính xác, hạn chế mài mòn.
Phớt cơ khí tiêu chuẩn cho ISG, và phớt chịu nhiệt/áp cao cho IRG (môi chất nóng). Vật liệu cặp ma sát thường dùng: Carbon–Silicon Carbide hoặc SiC–SiC; vòng đàn hồi Viton/EPDM. Có khoang chắn rò và lỗ quan sát.
Ổ bi rãnh sâu bôi trơn mỡ chịu nhiệt, bố trí gần cụm phớt để đỡ tải hướng kính; một ổ phía đuôi trục đỡ tải dọc. Nắp ổ có phớt chắn bụi và nắp chặn mỡ.
Kết nối thân bơm với động cơ, đồng thời định vị cụm phớt và ổ đỡ. Thiết kế dễ tháo để bảo trì phớt/cánh mà không phải tháo đường ống.
Động cơ khép kín, quạt làm mát ngoài (IP54/IP55), cấp cách điện F. Trục động cơ nối trực tiếp trục bơm (kiểu close-coupled), giúp bơm gọn, đồng trục, hạn chế rung. Phiên bản IRG có thể dùng động cơ chịu nhiệt cao và/hoặc gắn áo nước làm mát (tùy cấu hình).
Chân đỡ đúc liền với thân hoặc giá đỡ, bắt bu lông xuống nền. Với cỡ DN80, thường không cần bệ đế lớn; tuy nhiên vẫn khuyến nghị căn chỉnh đồng tâm và chèn giảm rung.
Gioăng làm kín mặt bích và các nắp, vật liệu cao su chịu nước/ chịu nhiệt (IRG dùng Viton/graphite gasket).
Bu lông xả đáy, ốc mồi nước, cửa đo áp, hướng dòng dẫn trong vỏ bơm, mũi tên chỉ chiều quay. Một số cấu hình có van một chiều mềm lắp ngoài theo khuyến nghị để bảo vệ chống nước va.
Bơm lùa model ISG80-160A IRG80-160A là dòng bơm ly tâm trục đứng được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng. Ưu điểm lớn nhất của dòng bơm này chính là khả năng hoạt động ổn định, bền bỉ và tiết kiệm chi phí vận hành. Nhờ thiết kế trục đứng, bơm giúp tiết kiệm không gian lắp đặt, đồng thời đảm bảo sự đồng tâm và giảm rung lắc khi hoạt động.
Thân bơm và cánh bơm thường được chế tạo từ vật liệu gang hoặc inox chất lượng cao, giúp chống mài mòn và chịu được môi trường làm việc khắc nghiệt. Trục bơm kết hợp cùng phớt cơ khí kín khít, ngăn rò rỉ chất lỏng, từ đó nâng cao độ an toàn trong vận hành.
Cánh bơm được thiết kế tối ưu theo nguyên lý thủy lực, giúp bơm đạt hiệu suất cao, lưu lượng đều và hạn chế rung động. Điều này tạo nên sự ổn định khi bơm hoạt động liên tục trong thời gian dài.
Bơm sử dụng động cơ điện đạt chuẩn IP55, cách điện cấp F, đảm bảo chống bụi và chống nước hiệu quả. Nhờ đó, bơm vận hành an toàn trong môi trường ẩm ướt hoặc nhiều bụi bẩn.
Do có cấu trúc trục đứng và ổ bi chất lượng, bơm ISG80-160A IRG80-160A hạn chế tối đa tiếng ồn và rung chấn. Đây là ưu điểm quan trọng khi lắp đặt tại các khu dân cư, tòa nhà cao tầng hoặc nhà máy cần sự yên tĩnh.
Các chi tiết như bánh công tác, phớt cơ khí, trục bơm đều được sản xuất từ vật liệu chống mài mòn, chịu áp lực và nhiệt độ ổn định. Nhờ vậy, tuổi thọ của bơm được kéo dài, giảm chi phí bảo trì, sửa chữa.
Bơm lùa model ISG80-160A IRG80-160A được sử dụng rộng rãi trong nhiều lĩnh vực:
Hệ thống cấp nước sinh hoạt và sản xuất cho khu dân cư, khu công nghiệp, tòa nhà cao tầng.
Hệ thống chữa cháy PCCC nhờ khả năng vận hành ổn định, áp lực bơm đều.
Hệ thống HVAC, điều hòa không khí và làm mát trong các công trình lớn.
Ngành nông nghiệp và xử lý nước thải với khả năng vận hành liên tục, chịu tải tốt.
Bơm lùa ISG80-160A IRG80-160A là giải pháp tối ưu cho các hệ thống cần lưu lượng ổn định, áp lực đều và vận hành lâu dài. Nhờ ưu điểm về thiết kế, độ bền và sự êm ái khi hoạt động, dòng bơm này đã và đang được nhiều đơn vị tin dùng trong cả dân dụng và công nghiệp. Việc lựa chọn bơm ISG80-160A IRG80-160A sẽ mang lại hiệu quả kinh tế lâu dài, góp phần đảm bảo sự ổn định cho toàn bộ hệ thống
Thông số kỹ thuật và kích thước bơm model ISG80-160A
https://vietnhat.company/bom-ly-tam-truc-dung-isg80160a-cong-suat-75kw.html

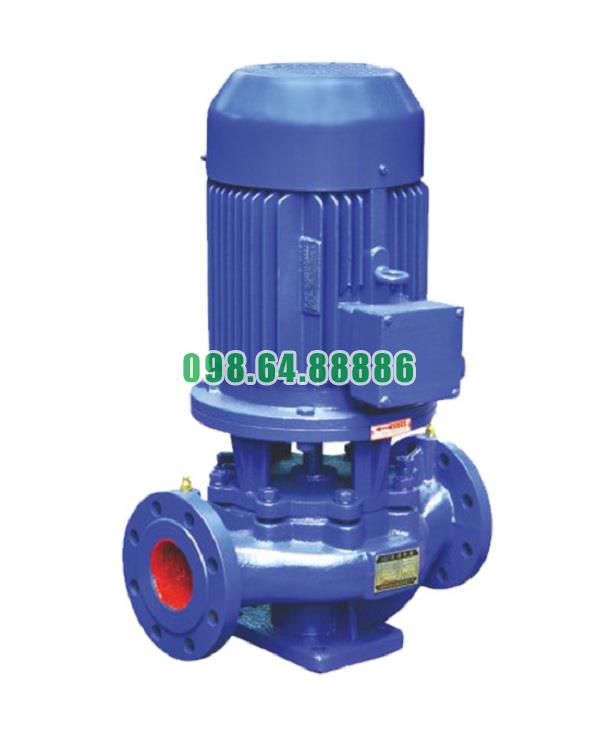

Máy bơm lùa, bơm booster inline ISG80-160A, IRG80-160A 7.5kw, 46.8m3, 13m
12.614.400 VND
