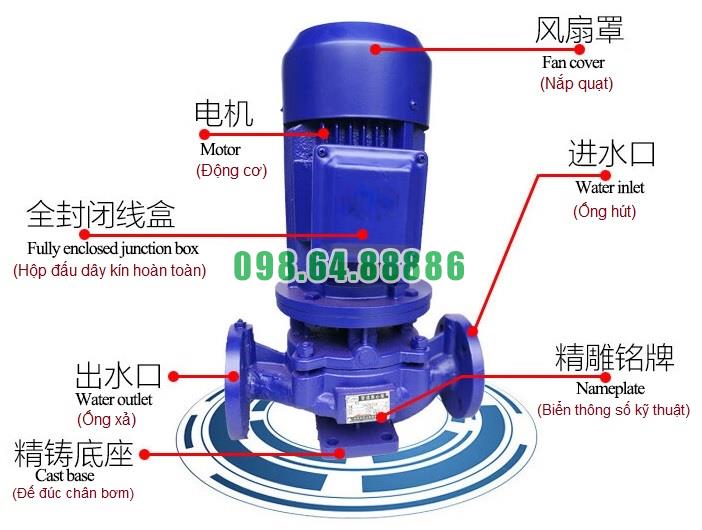

Bơm inline trục đứng model ISG65-250 và IRG65-250 là dòng bơm ly tâm được thiết kế theo tiêu chuẩn hiện đại, đồng bộ và tối ưu cho hệ thống tăng áp, cấp nước và tuần hoàn trong công trình dân dụng, công nghiệp, HVAC và PCCC. Dưới đây là các yếu tố tạo nên thiết kế tiêu chuẩn của dòng bơm này.
Cấu hình hút – xả thẳng hàng theo phương ngang, thuận tiện cho việc kết nối trực tiếp với hệ thống đường ống.
Trục bơm và trục động cơ nằm trên cùng một trục thẳng đứng, giúp giảm tổn thất truyền động và nâng cao hiệu suất.
Giảm thiểu không gian lắp đặt ngang, phù hợp với các không gian kỹ thuật chật hẹp như phòng máy tầng hầm, trạm bơm trung tâm, kỹ thuật điện nước.
Mặt bích hút – xả DN65, được gia công theo tiêu chuẩn ISO, DIN hoặc JIS.
Kích thước bu-lông, khoảng cách tâm lỗ, độ dày mặt bích đảm bảo dễ dàng lắp ráp, tháo lắp, thay thế khi cần.
Khớp nối đường ống chắc chắn, chịu được áp lực cao đến 1.6 MPa, đảm bảo an toàn vận hành.
Thân bơm: Gang cầu FCD hoặc inox 304/316, được phủ sơn epoxy hai lớp chống ăn mòn.
Cánh bơm: Đồng, gang hoặc inox, thiết kế dạng kín, được cân bằng động.
Trục bơm: SUS304 hoặc SUS420, chịu lực và chống gỉ sét tốt.
Phớt cơ khí: Ceramic – Graphite hoặc SiC – SiC, chống rò rỉ, chịu mài mòn cao.
Gioăng kín: Cao su EPDM, NBR hoặc Viton, phù hợp với nhiều loại chất lỏng và nhiệt độ.
Động cơ lắp trực tiếp vào trục bơm (loại motor liền trục).
Điện áp tiêu chuẩn 380V/3 pha/50Hz, công suất từ 7.5kW đến 15kW tùy theo cấu hình cụ thể.
Cấp bảo vệ IP55, cấp cách điện F, có thể vận hành trong môi trường ẩm hoặc bụi.
Hỗ trợ kết nối biến tần, cảm biến áp suất, tích hợp vào hệ thống điều khiển tự động.
Cánh bơm và phớt cơ khí có thể tháo rời dễ dàng từ phía trên, không cần tháo toàn bộ bơm khỏi đường ống.
Tất cả các vị trí tiếp xúc bảo trì được thiết kế theo mô-đun, thuận tiện cho kỹ thuật viên kiểm tra, vệ sinh hoặc thay thế.
Chân đế gang hoặc thép hàn, có lỗ bu-lông chuẩn để cố định chắc chắn xuống sàn hoặc bệ máy.
Đảm bảo vận hành ổn định, giảm rung, hạn chế dịch chuyển khi chạy ở tốc độ cao hoặc áp lực lớn.
Thiết kế thủy lực tối ưu theo tiêu chuẩn công nghiệp, đảm bảo hiệu suất ≥ 70%.
Áp suất vận hành tối đa: 1.6 MPa
Nhiệt độ chất lỏng:
ISG65-250: 0 ~ 80°C (nước sạch, nước lạnh)
IRG65-250: 0 ~ 120°C (nước nóng tuần hoàn, hệ thống HVAC)
Hỗ trợ kết nối với biến tần, cảm biến áp suất, tủ điều khiển PLC hoặc hệ thống BMS trong các công trình hiện đại.
Tự động vận hành theo áp suất đặt trước, tiết kiệm năng lượng và tăng tuổi thọ thiết bị.
Thiết kế tiêu chuẩn của bơm inline model ISG65-250, IRG65-250 đáp ứng đầy đủ các yêu cầu về kỹ thuật, an toàn, hiệu suất và thẩm mỹ. Với cấu trúc gọn, vật liệu bền, khả năng lắp đặt linh hoạt và tương thích với hệ thống tự động hóa, dòng bơm này là giải pháp lý tưởng cho hệ thống cấp nước, tăng áp và tuần hoàn hiện đại trong nhiều lĩnh vực khác nhau
Ngắt nguồn điện hoàn toàn, treo biển cảnh báo “đang bảo trì” tại tủ điện điều khiển để đảm bảo an toàn
Khóa van đầu hút và đầu xả, sau đó xả toàn bộ nước còn lại trong buồng bơm qua van xả đáy hoặc mở mặt bích xả
Chuẩn bị dụng cụ vệ sinh: khăn mềm, bàn chải nhựa, tua vít, cờ lê, dầu bôi trơn, dung dịch tẩy rửa trung tính (không chứa acid hoặc kiềm mạnh)
Đeo găng tay, kính bảo hộ và khẩu trang nếu làm việc trong môi trường có nước bẩn hoặc dầu mỡ
Dùng khăn ẩm lau sạch bụi bẩn, dầu mỡ bám trên vỏ động cơ, thân bơm và các chi tiết lộ thiên
Không dùng nước xịt trực tiếp vào động cơ, nhất là vùng đấu nối dây điện
Vệ sinh khô các lỗ thông gió động cơ để đảm bảo luồng gió làm mát lưu thông tốt
Kiểm tra xem có vết nứt, ăn mòn hoặc bong tróc sơn trên thân bơm và khắc phục nếu cần
Tháo mặt bích đầu hút và xả, tiếp cận bên trong buồng bơm
Vệ sinh cánh bơm, buồng xoắn, trục bơm bằng bàn chải mềm, loại bỏ cặn bẩn, rêu, cát, mảng bám
Nếu có vết cáu cặn hoặc rỉ sét nhẹ, dùng khăn thấm dung dịch tẩy rửa trung tính lau nhẹ nhàng
Không sử dụng vật sắc nhọn để cạo cặn vì dễ làm xước cánh bơm hoặc hư lớp chống ăn mòn
Lau khô hoàn toàn các chi tiết bằng khăn mềm sạch trước khi lắp lại
Tháo cụm phớt cơ khí nếu thấy có dấu hiệu bẩn, rò rỉ hoặc kẹt
Dùng khăn khô mềm lau nhẹ bề mặt tiếp xúc của phớt tĩnh và phớt quay
Tuyệt đối không chà mạnh hoặc dùng hóa chất có tính tẩy cao vì sẽ làm xước bề mặt làm kín
Nếu phớt đã cũ, xước hoặc cong vênh thì nên thay mới để tránh rò rỉ sau khi lắp lại
Một số model động cơ có bộ phận tra mỡ ngoài, dùng mỡ chuyên dụng (theo khuyến cáo của nhà sản xuất) để bôi trơn
Không tra quá nhiều mỡ để tránh hiện tượng nóng động cơ
Nếu là loại ổ trục kín không cần bôi trơn, chỉ cần kiểm tra độ quay nhẹ nhàng và không có tiếng lạ
Sau khi vệ sinh xong, lắp lại đầy đủ các mặt bích, siết chặt bulông theo đúng lực tiêu chuẩn
Mở van hút, mồi đầy nước cho buồng bơm trước khi khởi động
Bật nguồn, chạy thử trong vài phút để kiểm tra độ êm, lưu lượng và áp lực
Theo dõi kỹ khu vực phớt cơ khí xem có rò rỉ hay không, nếu ổn định mới đưa vào hoạt động chính thức
Mỗi tháng nên vệ sinh sơ bộ bơm và làm sạch các bộ phận ngoài
Mỗi 3–6 tháng nên vệ sinh toàn bộ buồng bơm, phớt, cánh bơm, lưới lọc (nếu có)
Trong môi trường có nước bẩn, lẫn cặn hoặc vận hành liên tục, nên rút ngắn chu kỳ vệ sinh để đảm bảo hiệu suất
Vệ sinh đúng cách giúp bơm inline ISG65-250 và IRG65-250 duy trì hiệu suất vận hành ổn định, kéo dài tuổi thọ và ngăn ngừa hư hỏng do cáu cặn, rò rỉ hoặc quá nhiệt. Việc làm này không tốn quá nhiều thời gian nhưng mang lại hiệu quả lớn trong bảo trì thiết bị công nghiệp

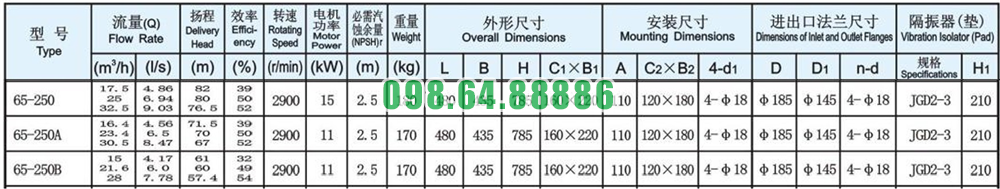

Thông số kỹ thuật và kích thước bơm model ISG65-250
https://vietnhat.company/gia-ban-bom-ly-tam-truc-dung-isg65250.html

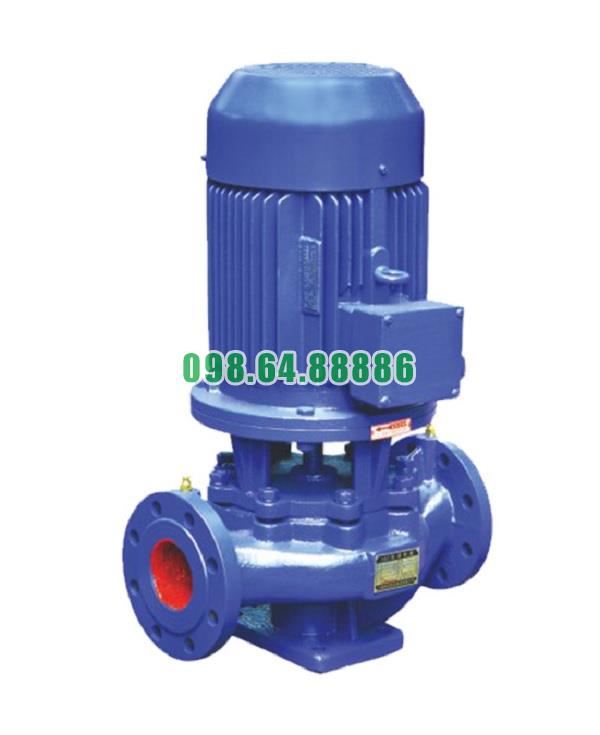

Máy bơm inline, bơm ly tâm trục đứng, bơm đường ống ISG65-250, IRG65-250 15kw
