Thiết kế chống rò rỉ hiệu quả của bơm đường ống trục đứng ISG100-200B, IRG100-200B áp dụng cấu trúc kín khít nhiều lớp: mặt bích tiêu chuẩn với gioăng nén, O-ring tại các mối ghép, phớt cơ khí tại trục, cùng các nắp che và vòng chắn dầu. Sự kết hợp này tạo thành “hàng rào” chống rò rỉ theo từng cấp, nếu một cấp suy giảm hiệu năng thì cấp còn lại vẫn duy trì độ kín, giảm thiểu nguy cơ thoát lưu chất ra môi trường.
Bơm sử dụng phớt cơ khí cân bằng (balanced seal) hoặc cartridge seal giúp giảm tải lên bề mặt ma sát khi áp suất tăng, hạn chế mở khe hở và rò rỉ. Mặt trượt phổ biến như Carbon/SiC hoặc WC/SiC cho độ phẳng và độ cứng cao, đảm bảo ổn định màng phim bôi trơn mỏng giữa hai bề mặt, nhờ đó lưu chất không thể “len” ra ngoài khi bơm làm việc ở áp suất và nhiệt độ thay đổi.
Buồng phớt (seal chamber) được thiết kế có dòng tuần hoàn nội bộ giúp tản nhiệt từ vùng ma sát, tránh quá nhiệt gây hở phớt. Hình học buồng phớt hạn chế xoáy cục bộ và bọt khí, giữ bề mặt phớt luôn ướt đúng chuẩn, phòng chạy khô – nguyên nhân hàng đầu gây nứt, vỡ mặt trượt và rò rỉ.
Hình dạng cánh và các khe cân bằng thủy lực giúp giảm lực dọc trục tác động lên trục và phớt. Khi lực dọc trục được triệt tiêu phần lớn, trục ít “xô lệch”, bề mặt phớt tiếp xúc đều, từ đó khe hở làm kín ổn định và rò rỉ giảm đến mức tối thiểu.
Tất cả mối ghép mặt bích/housing dùng gioăng nén đúng vật liệu (EPDM/NBR/Viton tùy môi trường). Rãnh O-ring được gia công chuẩn kích thước, lực siết bu lông theo mô-men khuyến nghị giúp phân bố áp lực đều trên bề mặt, ngăn hiện tượng “cạnh gờ” tạo kênh rò rỉ vi mô.
Các chi tiết tiếp xúc lưu chất có thể dùng gang cầu phủ epoxy, inox 304/316 hoặc lớp phủ chống ăn mòn. Độ nhẵn bề mặt tại vùng làm kín được kiểm soát để loại trừ vi khuyết, bảo đảm dung sai khe hở nhỏ và đồng đều – yếu tố quyết định đối với thiết kế chống rò rỉ hiệu quả của bơm đường ống trục đứng ISG100-200B, IRG100-200B.
Căn đồng trục và kiểm tra độ đảo trục trước khi khóa phớt.
Siết bu lông theo hình sao và từng cấp mô-men, kiểm tra lại sau 24–48 giờ vận hành.
Mồi bơm đầy trước khi khởi động, tuyệt đối tránh chạy khô.
Xác nhận hướng quay đúng, lọc sạch lưu chất đầu vào để hạn chế hạt rắn “cào xước” bề mặt phớt.
Giữ áp suất hút dương (NPSH) đủ để tránh cavitation – hiện tượng gây xói mòn bề mặt làm kín và làm tăng rò rỉ theo thời gian.
Áp dụng kiểm tra rò rỉ định kỳ ở lỗ quan sát seal, theo dõi nhiệt độ buồng phớt, độ rung và tiếng ồn. Khi lưu lượng rò rỉ vượt ngưỡng cho phép hoặc nhiệt độ tăng bất thường, tiến hành điều chỉnh/đổi phớt kịp thời để ngăn rò lớn và hư hỏng lan rộng.
An toàn môi trường & lao động: tránh tràn đổ, đặc biệt với lưu chất nóng hoặc có tính ăn mòn nhẹ.
Hiệu suất duy trì ổn định: mất lưu chất gần như bằng 0 giúp hệ thống giữ áp và lưu lượng thiết kế.
Giảm chi phí vòng đời: ít thay phớt, ít ngừng máy, hạn chế hư hỏng dây chuyền.
Tuổi thọ thiết bị cao: phớt, ổ bi, trục và động cơ đồng thời được bảo vệ.
Thiết kế chống rò rỉ hiệu quả của bơm đường ống trục đứng ISG100-200B, IRG100-200B là sự tổng hòa giữa phớt cơ khí cân bằng, buồng phớt tối ưu, mối ghép kín khít tiêu chuẩn và kiểm soát thủy lực giảm lực dọc trục. Nhờ vậy, bơm vận hành sạch – an toàn – bền bỉ, giảm thiểu thất thoát lưu chất, chi phí bảo trì và rủi ro môi trường trong suốt vòng đời sử dụng
Trong quá trình vận hành, bơm đường ống trục đứng model ISG100-200B, IRG100-200B có thể gặp tình trạng quá tải khi:
Hệ thống vận hành ngoài điểm hiệu suất tối ưu (BEP), lưu lượng tăng đột ngột dẫn đến dòng điện động cơ vượt mức định mức.
Cột áp và tổn thất hệ thống cao hơn thiết kế, buộc động cơ làm việc quá công suất.
Bánh công tác bị kẹt, cánh bơm mòn, hoặc dòng nước chứa nhiều tạp chất gây tăng lực cản.
Điện áp cung cấp không ổn định, gây dòng khởi động lớn và kéo dài.
Nếu không có biện pháp bảo vệ, quá tải có thể dẫn đến cháy động cơ, hỏng vòng bi, phớt cơ khí và làm giảm tuổi thọ toàn bộ hệ thống.
Bảo vệ bằng rơ-le nhiệt (Thermal Overload Relay)
Tích hợp trong mạch điện, cảm biến dòng điện và nhiệt độ để ngắt khi động cơ vượt quá dòng định mức.
Giúp động cơ tránh tình trạng quá nhiệt do quá tải kéo dài.
Bảo vệ bằng khởi động từ (Magnetic Contactor + Overload Relay)
Tự động ngắt nguồn khi phát hiện dòng điện vượt giới hạn.
Kết hợp với rơ-le nhiệt để tăng độ an toàn cho động cơ.
Biến tần (VFD – Variable Frequency Drive)
Điều chỉnh tốc độ quay, tránh dòng khởi động lớn.
Giám sát tải trọng, khi phát hiện bơm chạy lệch điểm thiết kế sẽ giảm tốc độ hoặc ngắt để tránh quá tải.
Có chức năng bảo vệ đa tầng: quá dòng, quá áp, mất pha, ngắn mạch.
Cảm biến bảo vệ bổ sung
Cảm biến nhiệt độ cuộn dây: cắt điện khi cuộn dây động cơ quá nóng.
Cảm biến rung và áp suất: phát hiện bất thường trong hệ thống, kịp thời ngắt bơm khi xảy ra xung kích hoặc dòng chảy bất thường.
Tăng tuổi thọ động cơ: Ngăn ngừa cháy cuộn dây, hỏng phớt và vòng bi.
Giảm chi phí sửa chữa: Tránh sự cố lớn do vận hành sai tải.
Đảm bảo an toàn hệ thống: Giúp duy trì áp lực nước ổn định, tránh sự cố bất ngờ trong dây chuyền sản xuất hoặc hệ thống cấp nước dân dụng.
Tối ưu hiệu suất: Khi kết hợp với biến tần, bơm luôn vận hành gần điểm hiệu suất tối ưu, hạn chế tình trạng tiêu hao điện năng.
Bơm đường ống trục đứng model ISG100-200B, IRG100-200B được thiết kế với đầy đủ chức năng bảo vệ quá tải nhờ hệ thống rơ-le, biến tần và cảm biến giám sát. Điều này không chỉ bảo đảm an toàn cho động cơ mà còn giúp hệ thống vận hành ổn định, tiết kiệm năng lượng và hạn chế sự cố trong quá trình cấp nước.
Thông số kỹ thuật và kích thước bơm model ISG100-200B
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100200b-cong-suat-15kw.html

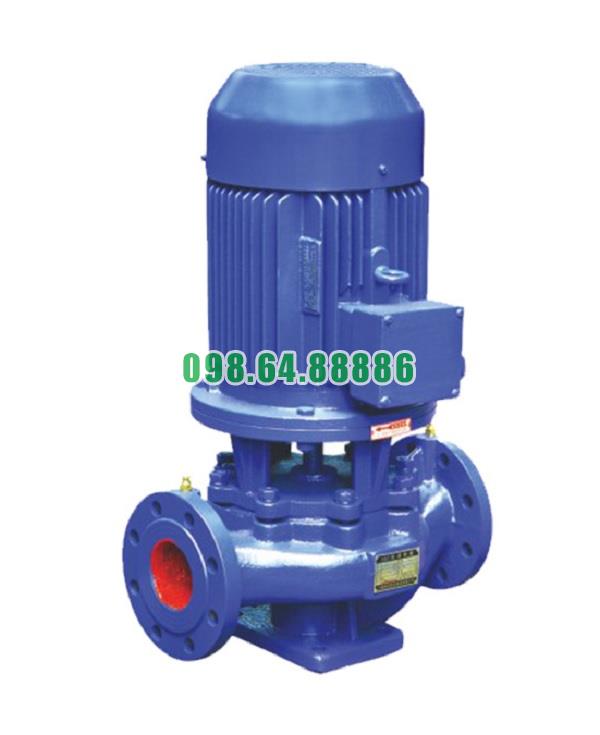

Máy bơm đường ống trục đứng, tăng áp ISG100-200B, IRG100-200B 15kw, 86.4m3, 37m
