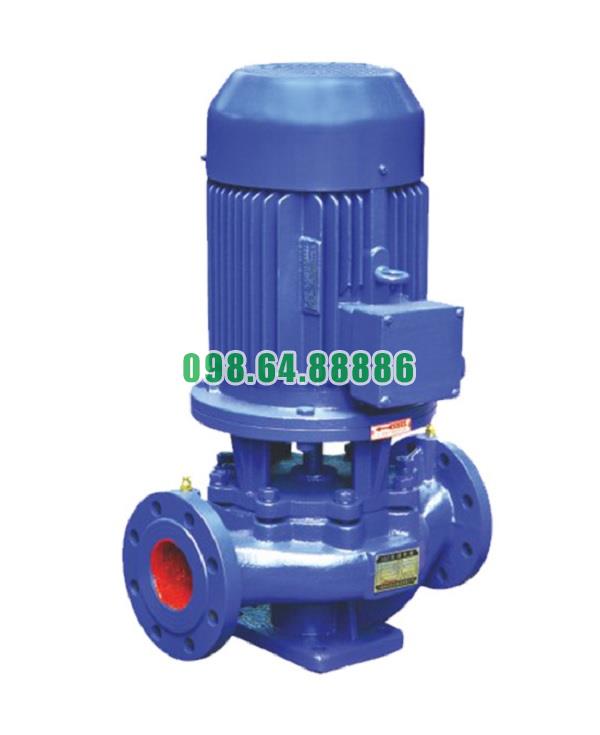

Máy bơm đồng trục thẳng đứng model ISG50-250, IRG50-250

Máy bơm đồng trục thẳng đứng model ISG50-250, IRG50-250 và các đặc trưng cơ bản

Máy bơm ISG50-250 và IRG50-250 là dòng bơm ly tâm trục đứng dạng đồng trục, thiết kế chuyên dụng cho các hệ thống cấp nước và tăng áp hiện đại. Với cấu hình nhỏ gọn, hiệu suất cao và vận hành ổn định, thiết bị này đáp ứng tốt cho các nhu cầu dân dụng lẫn công nghiệp.

Đặc điểm thiết kế tổng quan

Kết cấu đồng trục thẳng đứng (inline)

• Cửa hút và cửa xả nằm trên cùng một đường thẳng, giúp chất lỏng đi qua máy theo chiều thẳng đứng.

• Thiết kế đồng tâm giữa trục động cơ và trục bơm, giảm tối đa rung động và tổn thất cơ học.

• Cấu trúc gọn, tiết kiệm không gian lắp đặt, đặc biệt phù hợp với phòng kỹ thuật có diện tích hẹp hoặc hệ thống đường ống đứng.

Kết nối mặt bích tiêu chuẩn

• Hai đầu hút – xả kết nối bằng mặt bích chuẩn DIN hoặc JIS, dễ dàng tích hợp vào hệ thống đường ống hiện hữu.

• Có thể lắp thẳng vào đường ống thẳng đứng hoặc nằm ngang, không cần chân đế hoặc phụ kiện chuyển hướng.

Các thông số kỹ thuật cơ bản

• Model: ISG50-250, IRG50-250

• Đường kính cổng hút/xả: DN50

• Chiều dài cánh: 250mm (suy ra cột áp tương đối lớn, thường từ 30–60m tùy tốc độ quay)

• Lưu lượng: thường dao động từ 6–25 m³/h tùy công suất động cơ và điều kiện vận hành

• Cột áp: từ 20 đến 55 mét (có thể thay đổi tùy phiên bản)

• Tốc độ vòng quay: 2900 vòng/phút (2 cực) hoặc 1450 vòng/phút (4 cực)

• Điện áp: 3 pha, 380V/50Hz

• Nhiệt độ chất lỏng: tối đa 80°C (tiêu chuẩn), có thể lên đến 120°C (phiên bản chịu nhiệt)

• Áp suất làm việc tối đa: 1.0 – 1.6 MPa tùy vật liệu thân bơm

Cấu tạo kỹ thuật chính

• Thân bơm: gang đúc hoặc inox, chịu áp lực và chống ăn mòn

• Cánh bơm: cánh kín, thiết kế cân bằng động, giúp lưu lượng ổn định

• Trục bơm: thép hợp kim tôi cứng, chống cong vênh

• Phớt cơ khí: vật liệu ceramic hoặc graphite, ngăn rò rỉ hiệu quả

• Động cơ: gắn trực tiếp, truyền động đồng trục, hiệu suất IE2 hoặc IE3

Tính năng nổi bật

• Tăng áp ổn định: phù hợp cho các hệ thống cần áp lực đều đặn, như cấp nước tòa nhà, PCCC, HVAC.

• Tiết kiệm không gian: do thiết kế thẳng đứng và trục inline nên dễ lắp đặt trong tủ kỹ thuật hoặc góc hẹp.

• Hiệu suất thủy lực cao: hoạt động ổn định, êm ái, ít hao điện.

• Bảo trì dễ dàng: cho phép tháo cụm cánh, trục và phớt mà không cần tháo rời toàn bộ máy.

• Tích hợp biến tần: điều khiển tốc độ quay dễ dàng theo tải tiêu thụ thực tế, tiết kiệm điện năng.

Ứng dụng điển hình

• Hệ thống cấp nước dân dụng và cao tầng

• Trạm bơm tăng áp trung tâm, khu dân cư, khách sạn, chung cư

• Hệ thống điều hòa trung tâm (AHU, chiller, cooling tower)

• Hệ thống phòng cháy chữa cháy (PCCC)

• Dây chuyền sản xuất công nghiệp nhẹ, tuần hoàn nước nóng

Máy bơm đồng trục thẳng đứng ISG50-250, IRG50-250 là thiết bị bơm hiện đại, có thiết kế gọn gàng, truyền động hiệu quả và vận hành ổn định trong thời gian dài. Với khả năng tăng áp tốt, cấu hình kỹ thuật linh hoạt và ứng dụng đa dạng, dòng bơm này là lựa chọn tối ưu cho các công trình kỹ thuật yêu cầu cao về hiệu suất, độ tin cậy và tiết kiệm năng lượng.

Kiểm tra và thay thế linh kiện máy bơm đồng trục thẳng đứng model ISG50-250, IRG50-250

Việc kiểm tra và thay thế định kỳ linh kiện cho máy bơm đồng trục thẳng đứng ISG50-250, IRG50-250 là công việc quan trọng nhằm duy trì hoạt động ổn định, kéo dài tuổi thọ thiết bị và ngăn ngừa sự cố trong quá trình vận hành. Dưới đây là hướng dẫn chi tiết cho từng nhóm linh kiện quan trọng.

1. Phớt cơ khí (Mechanical Seal)

Dấu hiệu cần kiểm tra/thay thế:

• Rò rỉ nước tại vị trí trục động cơ và thân bơm

• Có tiếng kêu lạ do ma sát không đều giữa hai mặt phớt

• Phớt bị nứt vỡ, trầy xước hoặc cong vênh

Cách kiểm tra:

• Ngắt điện, tháo cụm động cơ – trục bơm ra khỏi thân máy

• Quan sát phần mặt phớt quay và mặt tĩnh, kiểm tra vòng làm kín

Thời điểm thay thế khuyến nghị:

• 6–12 tháng/lần hoặc ngay khi có hiện tượng rò rỉ lớn

Lưu ý khi thay:

• Dùng đúng mã phớt theo kích thước trục (thường là 25mm)

• Bôi trơn nhẹ bằng nước sạch hoặc dung dịch chuyên dụng trước khi lắp

• Đảm bảo lắp đồng tâm, không làm lệch trục

2. Cánh bơm

Dấu hiệu cần kiểm tra/thay thế:

• Giảm lưu lượng, áp lực yếu bất thường

• Máy chạy ồn, rung do mất cân bằng thủy lực

• Cánh bị mòn, vỡ, cong hoặc đóng cặn

Cách kiểm tra:

• Tháo buồng bơm, quan sát trực tiếp tình trạng cánh

• Đo độ dày cánh để xác định mức độ mài mòn

Thời điểm thay thế khuyến nghị:

• 1–2 năm/lần tùy chất lượng nước và thời gian sử dụng

Lưu ý khi thay:

• Lựa chọn đúng loại cánh (gang, inox, đồng) theo môi trường nước

• Siết chặt và căn chỉnh vị trí để tránh lệch trục khi vận hành

3. Vòng bi (ổ đỡ)

Dấu hiệu cần kiểm tra/thay thế:

• Tiếng kêu rít, ù hoặc lạo xạo trong quá trình chạy

• Rung mạnh khi bơm hoạt động

• Động cơ quá nóng dù tải bình thường

Cách kiểm tra:

• Tháo vỏ động cơ, quay trục kiểm tra độ trơn và độ rơ của bạc đạn

• Nếu ổ bi bị rơ lỏng hoặc kẹt quay → cần thay mới

Thời điểm thay thế khuyến nghị:

• 1 năm/lần hoặc sớm hơn nếu máy chạy liên tục, trong môi trường nóng ẩm

Lưu ý khi thay:

• Dùng vòng bi kín, có mỡ bôi trơn sẵn (loại 2RS hoặc ZZ)

• Lắp đúng kích thước, không đóng lệch làm vỡ bi

4. Trục bơm

Dấu hiệu cần kiểm tra/thay thế:

• Mòn, xước tại vị trí lắp phớt gây rò nước

• Lệch trục làm rung động và gây mòn bạc đạn/phớt

• Trục bị gãy hoặc cong (hiếm gặp)

Cách kiểm tra:

• Tháo toàn bộ cụm trục ra khỏi bơm, đo độ đồng tâm bằng đồng hồ so

• Kiểm tra độ bóng và độ mòn phần tiếp xúc với phớt

Thời điểm thay thế khuyến nghị:

• Khi có hiện tượng rung lắc mạnh dù đã thay vòng bi và cánh bơm

Lưu ý khi thay:

• Sử dụng trục bằng thép không gỉ SUS304/SUS316 nếu môi trường ăn mòn

• Lắp đúng kích thước, không làm xô lệch các ổ đỡ

5. Vòng đệm, gioăng làm kín

Dấu hiệu cần kiểm tra/thay thế:

• Rò nước nhẹ tại các mặt bích, thân máy

• Gioăng cao su bị chai cứng, nứt hoặc mất đàn hồi

Thời điểm thay thế khuyến nghị:

• 6–12 tháng/lần, kết hợp khi bảo dưỡng định kỳ

Lưu ý khi thay:

• Chọn đúng loại gioăng cao su chịu nhiệt/EPDM/NBR tùy môi trường

• Làm sạch bề mặt lắp đặt trước khi lắp gioăng mới

6. Tụ điện (nếu dùng động cơ 1 pha)

Dấu hiệu cần kiểm tra/thay thế:

• Động cơ khởi động yếu hoặc không khởi động

• Có tiếng ù, nhưng trục không quay

Cách kiểm tra:

• Dùng đồng hồ vạn năng đo trị số điện dung

• So sánh với trị số ghi trên tụ

Thời điểm thay thế khuyến nghị:

• Khi tụ yếu hoặc phù nề, thường sau 1–2 năm

Việc kiểm tra và thay thế linh kiện định kỳ cho máy bơm đồng trục thẳng đứng ISG50-250, IRG50-250 giúp duy trì hiệu suất hoạt động, hạn chế hư hỏng lớn và kéo dài tuổi thọ thiết bị. Nên xây dựng lịch bảo trì rõ ràng, sử dụng linh kiện chính hãng và thực hiện thay thế đúng kỹ thuật để đảm bảo an toàn và hiệu quả vận hành lâu dài.

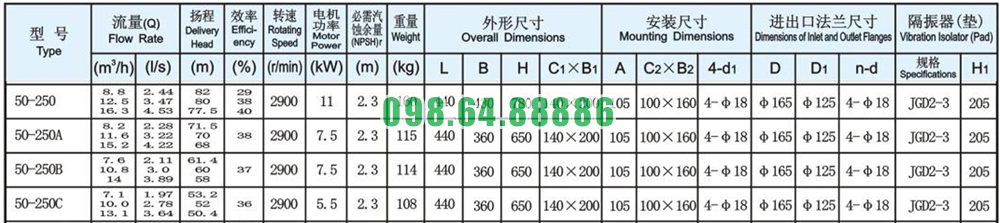

Thông số kỹ thuật và kích thước bơm model ISG50-250

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-250

Đường cong hiệu suất bơm model ISG50-250

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-250

Phụ kiện và kích thước lắp đặt bơm model ISG50-250

Phương thức lắp đặt bơm model ISG50-250
