Thân bơm là bộ phận bao ngoài, làm nhiệm vụ bảo vệ và tạo không gian kín cho các bộ phận bên trong hoạt động. Vật liệu chế tạo thường là gang đúc hoặc thép cacbon, một số phiên bản đặc biệt dùng inox 304 để tăng khả năng chống ăn mòn. Thân bơm được gia công chính xác, có lỗ hút – xả và buồng bánh răng.
Thân bơm được thiết kế với độ dày lớn để chịu áp lực cao, giảm rung lắc và chống nứt gãy, đặc biệt khi bơm chất lỏng nhớt hoặc nhiệt độ cao.

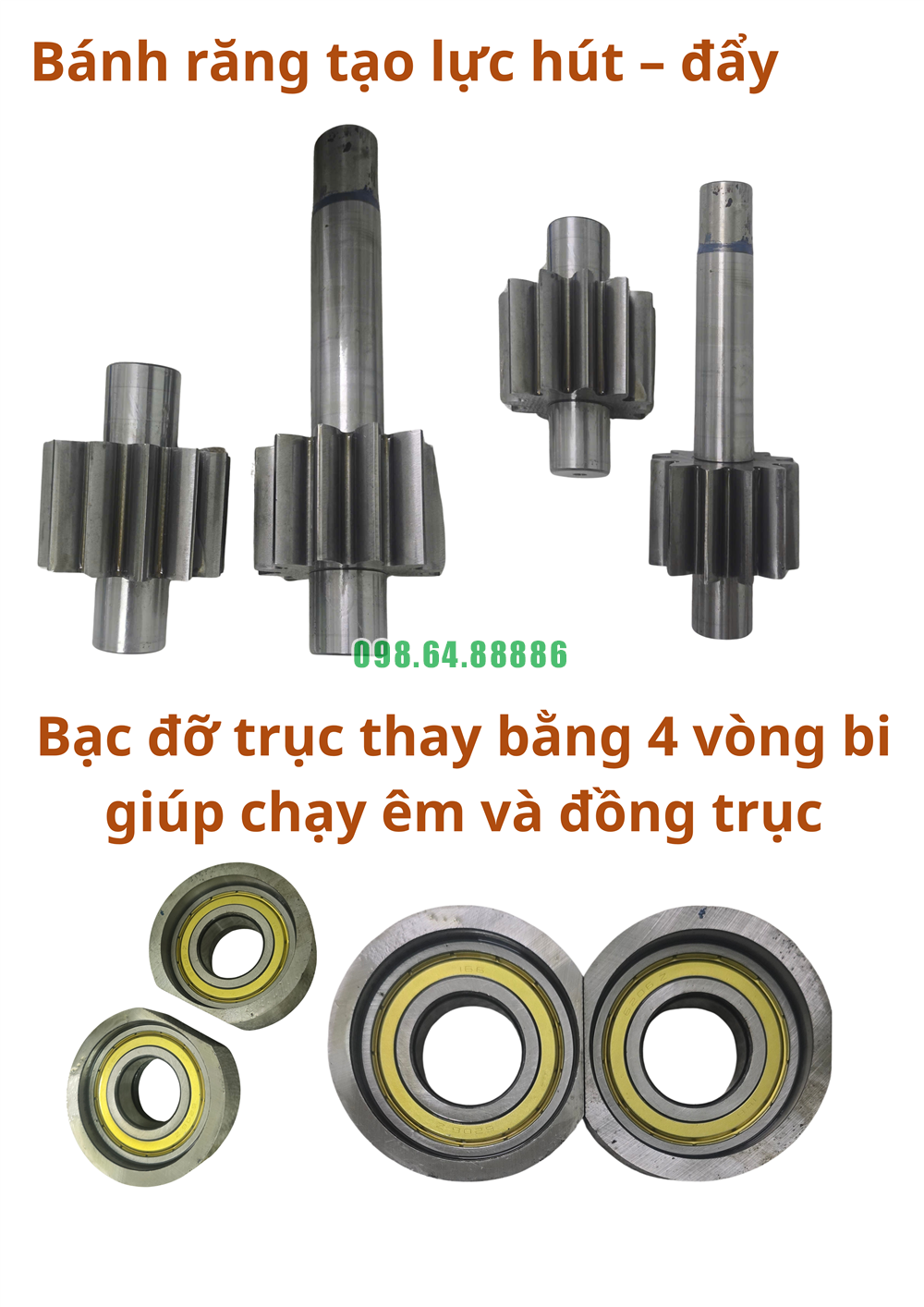

Đây là bộ phận trung tâm của quá trình hút và đẩy chất lỏng. Gồm:
Bánh chủ động: Gắn trực tiếp với trục truyền động từ motor, là nguồn chuyển động chính.
Bánh bị động: Quay ngược chiều nhờ sự ăn khớp với bánh chủ động.
Cả hai bánh răng đều làm từ thép tôi cứng để tăng độ bền, chống mài mòn và chịu tải cao, đảm bảo hoạt động ổn định liên tục trong thời gian dài.
Các răng bánh được thiết kế dạng răng thẳng, khe hở nhỏ, giúp quá trình hút – vận chuyển – nén chất lỏng diễn ra hiệu quả mà không bị rò rỉ dòng.
Trục được làm từ thép hợp kim hoặc thép không gỉ, truyền lực từ motor đến bánh răng chủ động. Trục được gia công đồng tâm, lắp với ổ đỡ 2 đầu, đảm bảo độ quay ổn định, không lệch tâm và giảm ma sát tối đa khi quay.

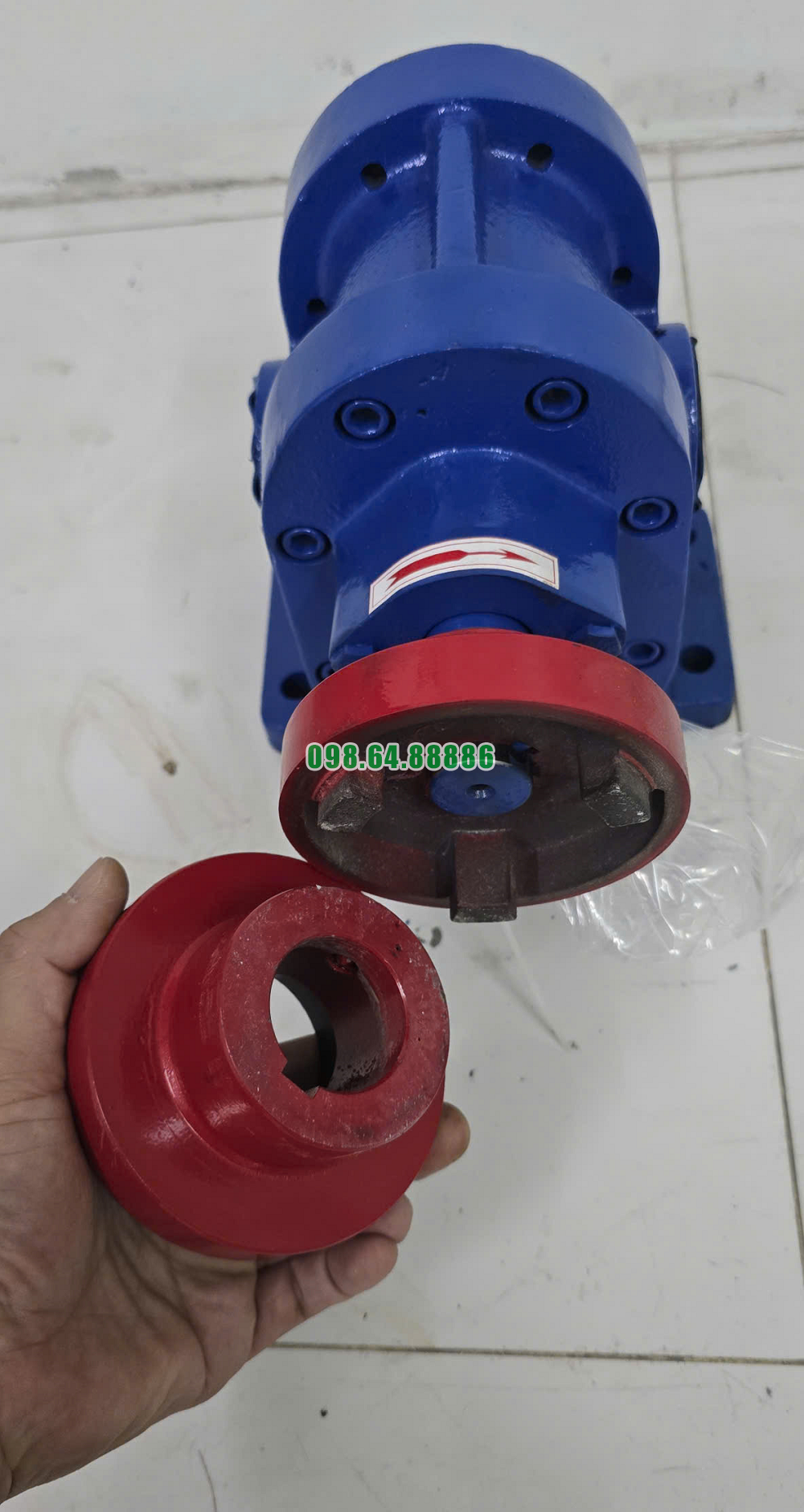

Tùy theo phương án lắp đặt, trục có thể thiết kế để liên kết với khớp nối mềm, bánh đà hoặc hộp giảm tốc tải nặng.
Trục và bánh răng được đỡ bằng bạc đồng, vòng bi kim hoặc ổ đỡ trượt lắp ở hai đầu. Các ổ đỡ này giúp định vị trục, giữ cố định cụm bánh răng, giảm rung động và mài mòn trong quá trình hoạt động. Ổ đỡ có thể được bôi trơn bằng mỡ hoặc dầu tuần hoàn, tùy theo ứng dụng.

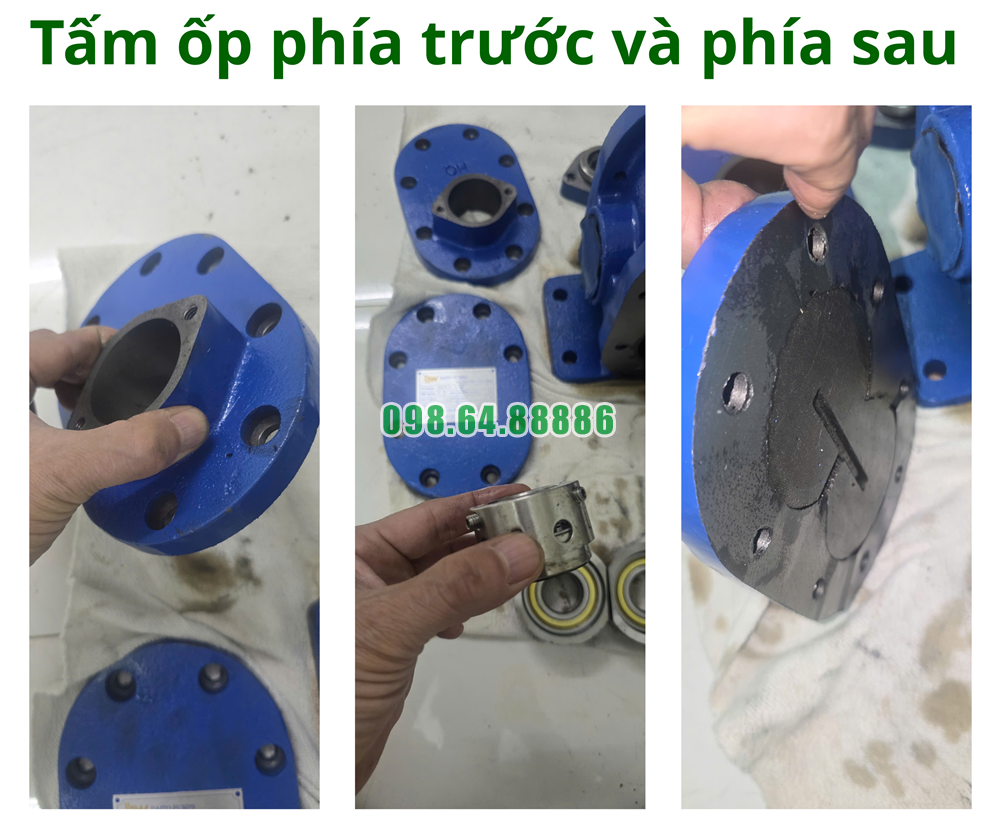

Nắp chặn được lắp ở hai đầu thân bơm để giữ cố định trục và ngăn chất lỏng rò rỉ ra ngoài. Đi kèm là gioăng làm kín hoặc phớt chặn dầu, tùy theo yêu cầu hệ thống.
Trong môi trường bơm chất lỏng có nhiệt độ cao hoặc độ nhớt lớn, phớt cơ khí hoặc phớt chặn PTFE sẽ được sử dụng để đảm bảo độ kín tuyệt đối và tăng độ bền làm việc.
Đầu bơm có hai cửa kết nối với hệ thống ống dẫn:
Cổng hút (IN): Thường đặt thấp hơn, giúp tạo áp lực hút tốt.
Cổng xả (OUT): Đặt ở vị trí đối xứng hoặc phía trên, đẩy chất lỏng ra ngoài.
Các cổng này có thể là mặt bích, ren trong hoặc kết nối nhanh, tùy vào tiêu chuẩn công nghiệp hoặc yêu cầu khách hàng.
Một số thiết kế có thêm vít xả đáy ở phần thấp nhất thân bơm. Vít này dùng để xả hết chất lỏng dư trong buồng bơm sau khi dừng máy, hỗ trợ làm sạch hoặc thay đổi loại chất bơm nhanh chóng mà không cần tháo rời bơm.

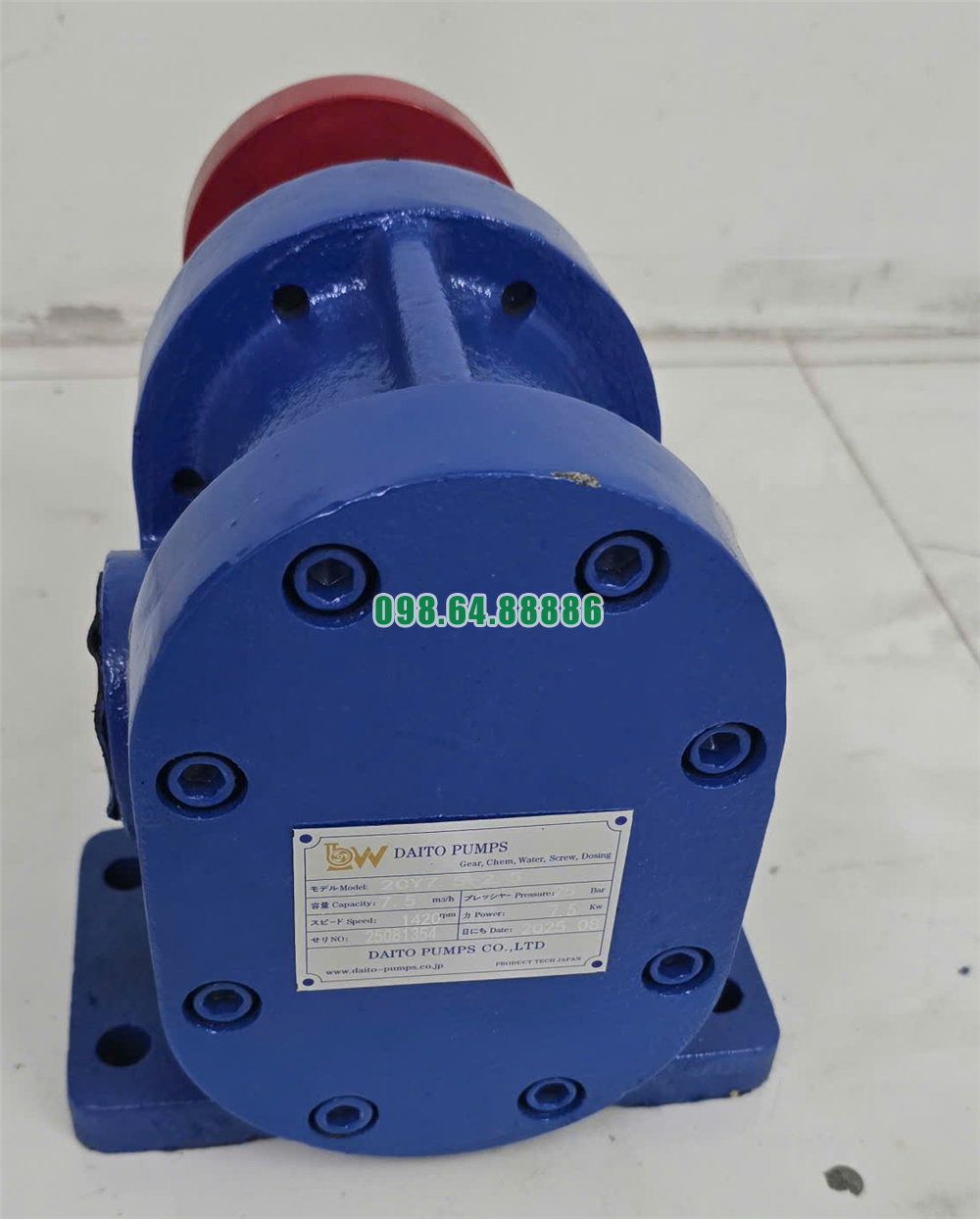

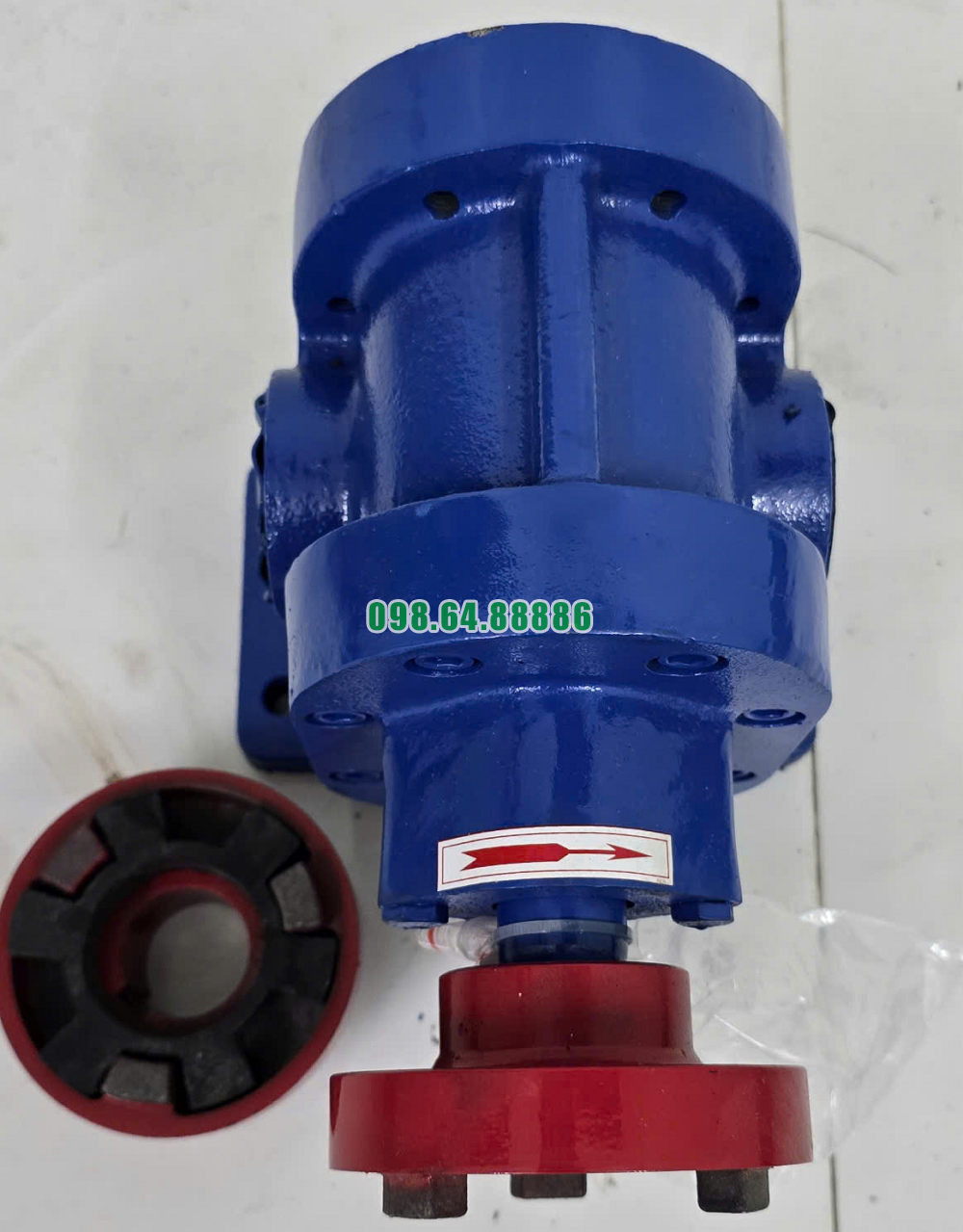

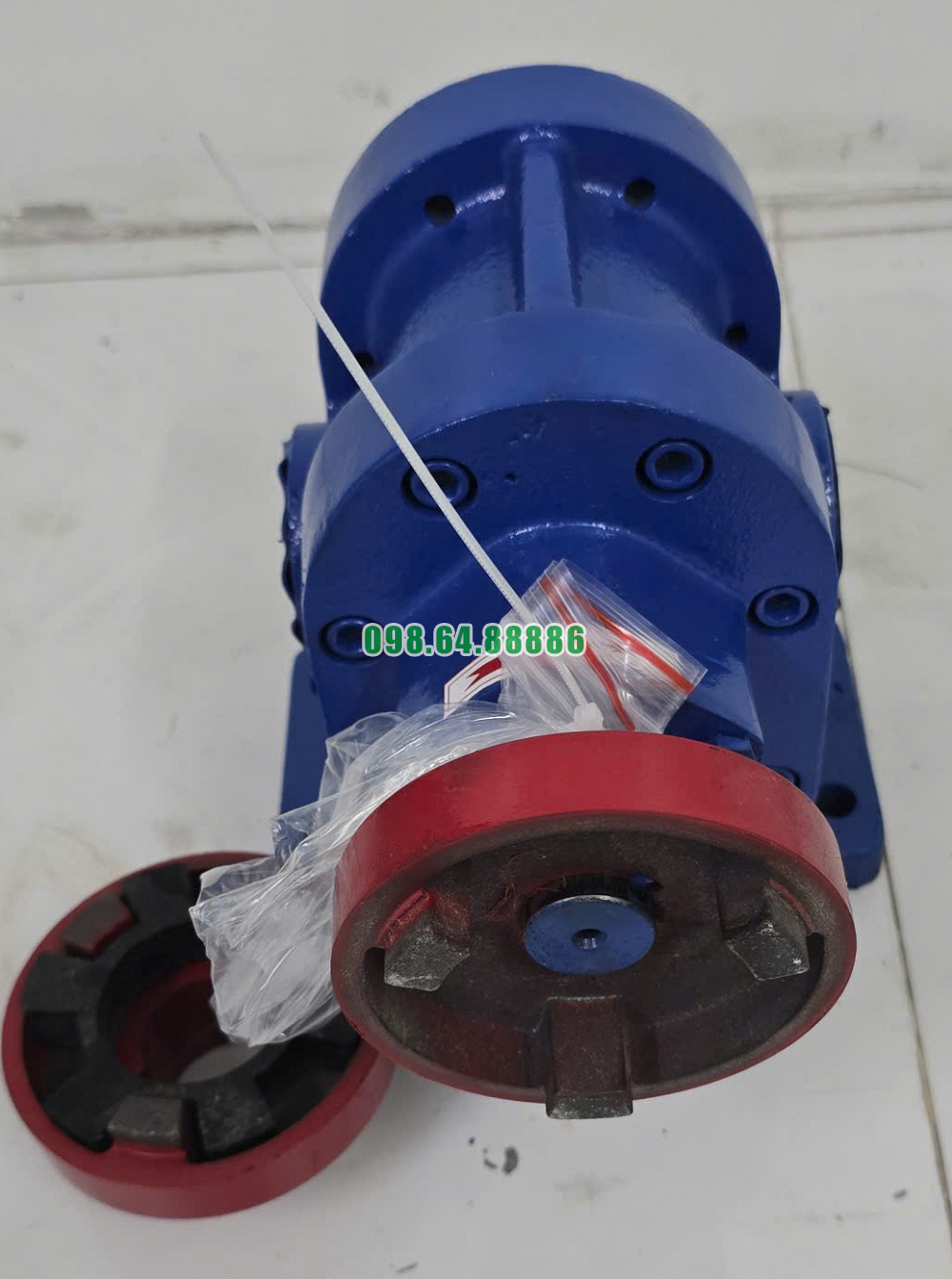

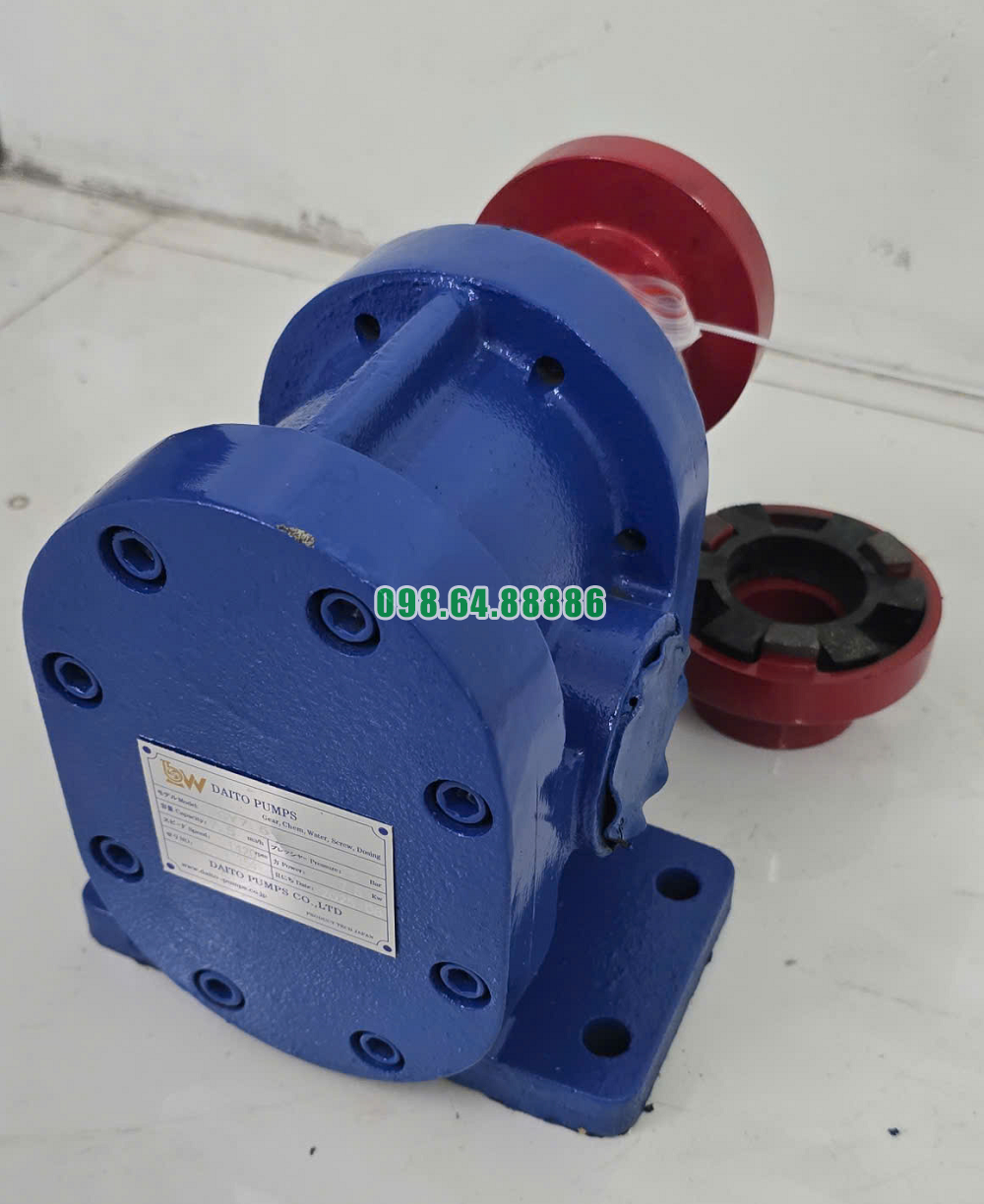

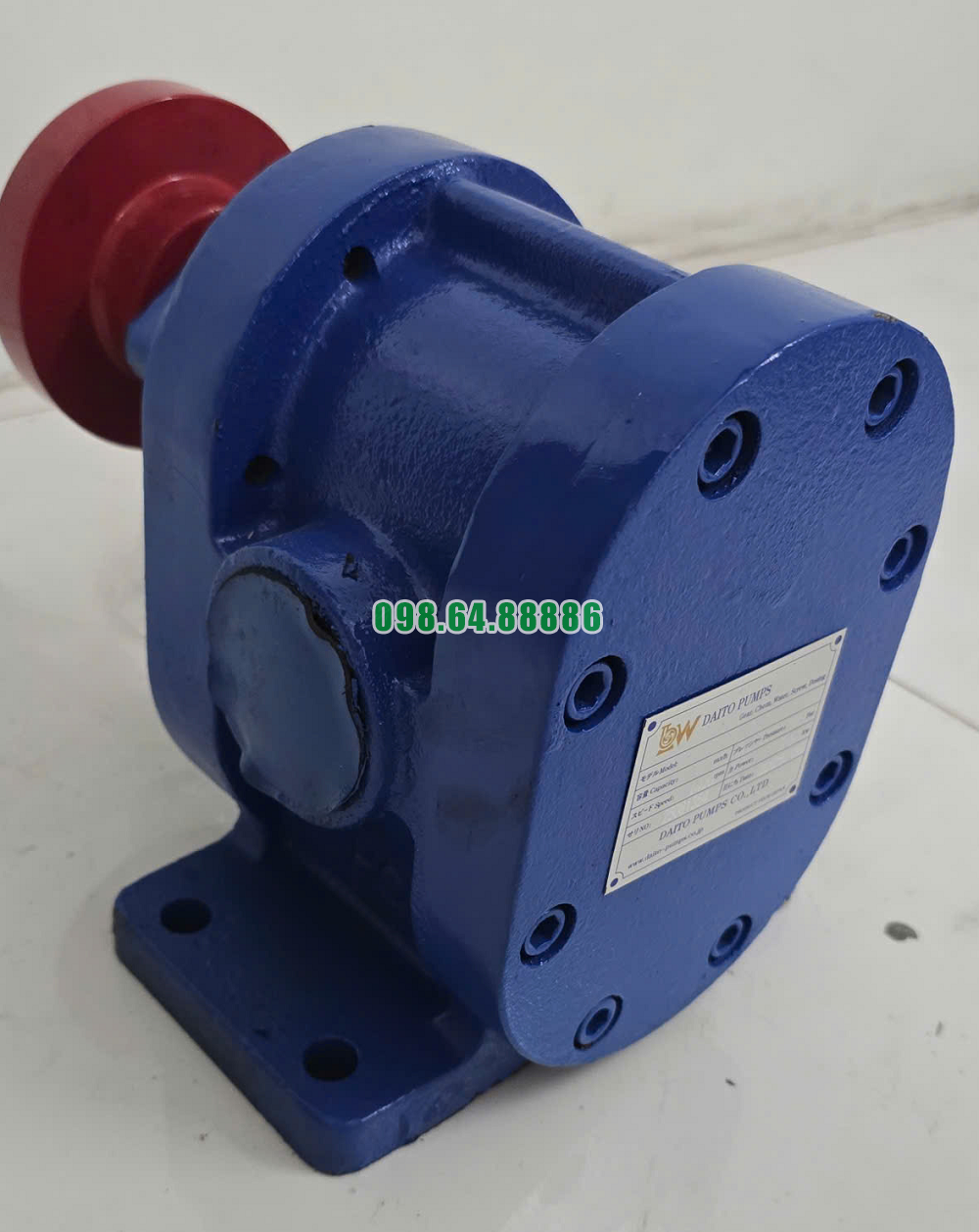

Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS có cấu tạo đơn giản nhưng cực kỳ hiệu quả, với các bộ phận chính như thân bơm, hai bánh răng thép tôi cứng, trục truyền động, ổ đỡ, nắp chặn và hệ gioăng kín. Thiết kế gọn, đồng tâm, chắc chắn giúp thiết bị hoạt động ổn định, chịu tải tốt và đặc biệt thích hợp để bơm các chất lỏng nhớt, chất có tính mài mòn hoặc nhiệt độ cao. Đây là một trong những dòng đầu bơm bền bỉ, dễ lắp đặt và vận hành nhất hiện nay trong các ngành công nghiệp.
Trong đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS, phớt làm kín giữ nhiệm vụ quan trọng:
Ngăn chất lỏng rò rỉ ra ngoài theo trục bơm.
Bảo vệ vòng bi và bạc lót khỏi bị ngấm dầu, hóa chất.
Giữ áp suất ổn định trong buồng bơm, đảm bảo hiệu suất vận hành.
Kéo dài tuổi thọ thiết bị, tránh hiện tượng khô dầu, lọt khí hay gây cháy hỏng động cơ.
Tùy điều kiện làm việc và loại chất lỏng, đầu bơm 2CY7.5-2.5 MS có thể sử dụng một trong hai kiểu phớt phổ biến:
Cấu tạo gồm cặp mặt trượt bằng gốm, carbon, inox hoặc silicon carbide ép chặt với nhau nhờ lò xo.
Ưu điểm:
Độ kín cao, chịu được áp suất và nhiệt độ lớn.
Ít rò rỉ, tuổi thọ cao.
Phù hợp với chất lỏng có độ nhớt trung bình, dầu FO, dầu Diesel, dung môi công nghiệp.
Nhược điểm: chi phí cao hơn, yêu cầu lắp đặt chuẩn xác.
Gồm các vòng dây packing bằng sợi amiăng tẩm graphite, PTFE hoặc sợi chịu dầu quấn quanh trục bơm.
Ưu điểm:
Giá thành rẻ, dễ thay thế.
Có thể điều chỉnh độ chặt bằng cách siết nắp chèn.
Nhược điểm:
Độ kín thấp hơn phớt cơ khí.
Cần bảo trì thường xuyên, dễ gây mòn trục nếu siết quá chặt.
Có thể rò rỉ một lượng nhỏ chất lỏng để bôi trơn trục.
Để thích hợp với môi trường làm việc đa dạng, phớt thường được chế tạo từ các vật liệu:
Cao su NBR: chịu dầu mỏ, dầu Diesel.
Viton: chịu nhiệt, chịu dung môi mạnh.
PTFE (Teflon): chống hóa chất, chống ăn mòn.
Carbon, Ceramic, Silicon carbide: dùng cho mặt trượt của phớt cơ khí, chịu mài mòn tốt.
Rò rỉ tại trục bơm do phớt mòn, chai cứng hoặc lắp sai.
Trục bị xước khiến phớt không khít.
Nhiệt độ tăng cao làm hỏng vật liệu phớt.
Áp suất vượt ngưỡng khiến phớt bật ra khỏi vị trí.
Kiểm tra định kỳ tình trạng phớt, đặc biệt khi thấy có dầu rò rỉ ở trục.
Bôi trơn phớt cơ khí bằng dầu hoặc chất lỏng bơm để giảm ma sát.
Khi thay thế cần chọn đúng kích cỡ, vật liệu phù hợp với môi chất.
Với phớt packing: cần thay toàn bộ vòng dây, không thay một phần để đảm bảo độ kín.
Phớt làm kín là bộ phận nhỏ nhưng có ý nghĩa sống còn trong đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS. Lựa chọn đúng loại phớt, vật liệu thích hợp và bảo trì định kỳ sẽ giúp bơm vận hành bền bỉ, tránh rò rỉ, tiết kiệm chi phí và đảm bảo an toàn cho cả hệ thống sản xuất.

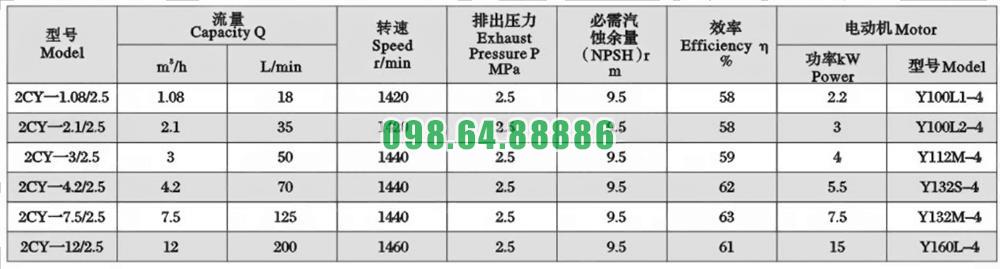

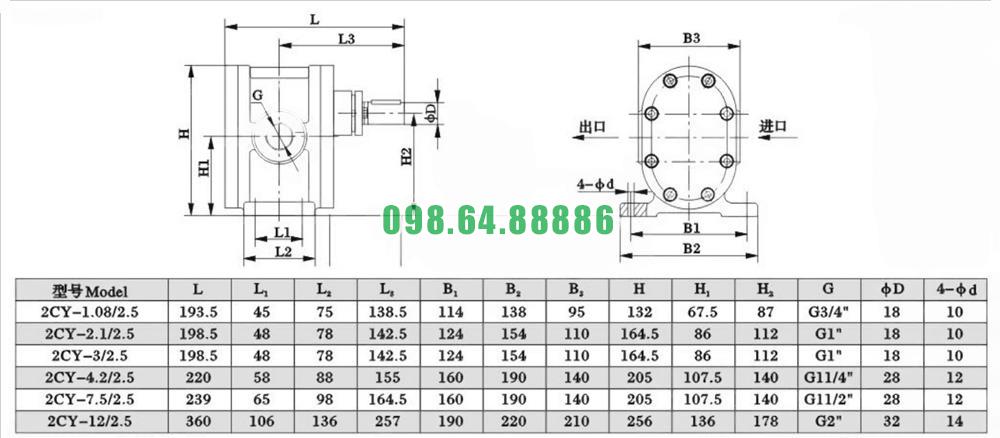

Đầu bơm bánh răng 2CY7.5-2.5 MS 7.5kw-4, 7.5m3/h
