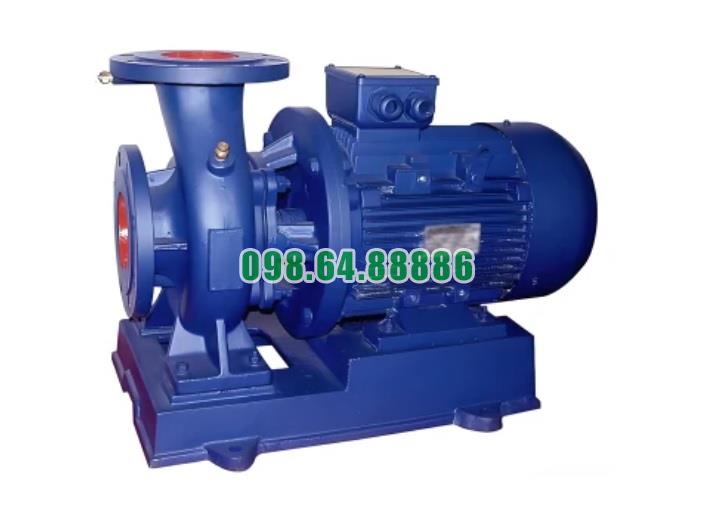

Cấu tạo và nguyên lý hoạt động của bơm nước nằm ngang SLW-ISW50-160
Bơm nước nằm ngang SLW-ISW50-160 có cấu tạo và nguyên lý hoạt động như sau:

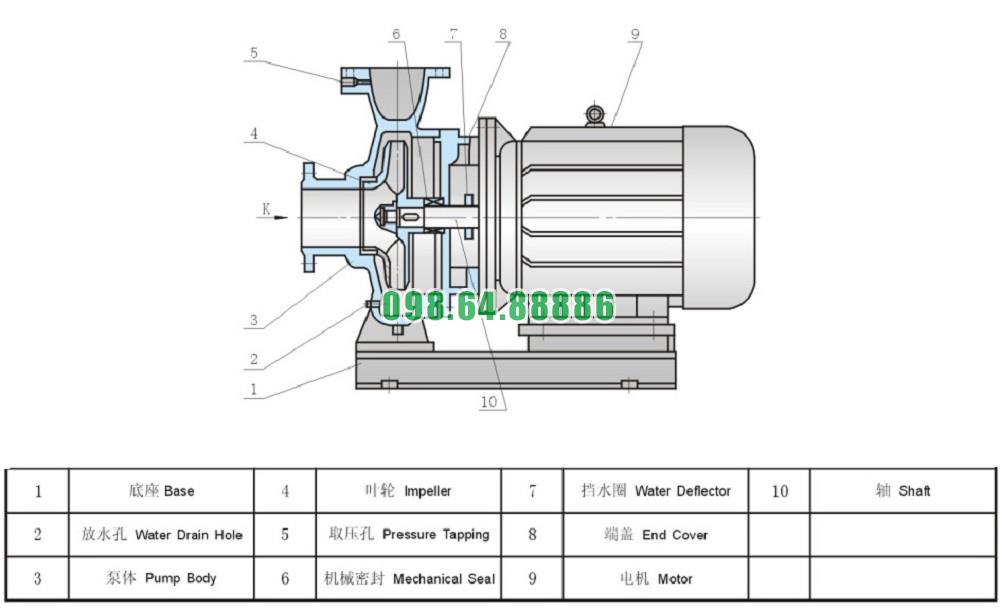

Cấu Tạo
Vỏ Bơm (Pump Casing):
- Được làm từ vật liệu bền, chống ăn mòn như gang hoặc thép không gỉ.
- Có thiết kế dạng nằm ngang, giúp giảm chiều cao lắp đặt và dễ bảo trì.
Trục Bơm (Pump Shaft):
- Nối động cơ với cánh bơm.
- Chịu trách nhiệm truyền động lực từ động cơ đến cánh bơm.
- Được làm từ vật liệu chịu lực và chống mài mòn.
Cánh Bơm (Impeller):
- Là bộ phận chính tạo ra lưu lượng và áp suất nước.
- Cánh bơm thường có hình dạng xoáy và được lắp trong vỏ bơm.
Bộ Phận Cấp Nước (Suction and Discharge Ports):
- Cổng Hút (Suction Port): Nơi nước được hút vào bơm.
- Cổng Xả (Discharge Port): Nơi nước được bơm ra khỏi bơm.
Bạc Đạn (Bearings):
- Được lắp đặt để giữ trục bơm ổn định và giảm ma sát.
- Giúp trục bơm hoạt động mượt mà.
Phớt Bơm (Mechanical Seal):
- Ngăn không cho nước rò rỉ từ bơm ra ngoài.
- Bảo vệ các bộ phận bên trong khỏi bị hư hại.
Bộ Chuyển Động (Motor):
- Cung cấp năng lượng cho bơm hoạt động.
- Có thể là động cơ điện hoặc động cơ khác tùy theo yêu cầu ứng dụng.
Nguyên Lý Hoạt Động
Hút Nước: Khi động cơ bơm hoạt động, trục bơm quay và truyền động lực đến cánh bơm. Cánh bơm bắt đầu quay, tạo ra lực ly tâm khiến nước bị hút vào từ cổng hút.
Tạo Áp Suất: Cánh bơm quay tạo ra một dòng chuyển động xoáy của nước, làm gia tăng áp suất. Lực ly tâm tạo ra từ cánh bơm đẩy nước ra phía ngoài.
Xả Nước: Nước được đẩy ra khỏi cánh bơm với áp suất cao qua cổng xả. Quá trình này giúp nước được bơm đi đến các điểm cần thiết trong hệ thống.
Duy Trì Áp Suất: Bơm tiếp tục duy trì áp suất và lưu lượng nước trong hệ thống, đảm bảo cung cấp nước ổn định cho các ứng dụng.
Ưu Điểm
- Thiết Kế Nằm Ngang: Giúp tiết kiệm không gian và dễ bảo trì.
- Hiệu Suất Cao: Cung cấp lưu lượng và áp suất nước ổn định.
- Bảo Trì Dễ Dàng: Các bộ phận dễ tháo lắp và bảo trì.
Bơm SLW-ISW50-160 được thiết kế để hoạt động hiệu quả trong nhiều ứng dụng, từ cấp nước đến hệ thống làm mát và xử lý nước.
Quy trình bảo trì bảo dưỡng bơm nước nằm ngang SLW-ISW50-160
Quy trình bảo trì và bảo dưỡng bơm nước nằm ngang SLW-ISW50-160 có thể được thực hiện theo các bước cơ bản sau:
1. Chuẩn bị
- Ngắt điện: Đảm bảo bơm đã được ngắt điện hoàn toàn để tránh tai nạn.
- Xả nước: Nếu bơm đang hoạt động trong hệ thống có nước, cần xả nước ra ngoài để đảm bảo an toàn khi thực hiện bảo trì.
2. Kiểm tra tổng quát
- Kiểm tra tình trạng bên ngoài: Quan sát các dấu hiệu hư hỏng, rò rỉ hoặc các vấn đề khác.
- Kiểm tra kết nối: Đảm bảo rằng tất cả các ống, khớp nối và bu lông đều được siết chặt và không có dấu hiệu rò rỉ.
3. Bảo trì các bộ phận chính
- Cánh quạt:
- Kiểm tra mòn: Kiểm tra cánh quạt xem có bị mòn hoặc hư hỏng không. Nếu cần, thay thế cánh quạt.
- Vệ sinh: Làm sạch cánh quạt nếu có cặn bẩn hoặc tắc nghẽn.
- Ổ bi:
- Kiểm tra: Kiểm tra các ổ bi để phát hiện dấu hiệu mòn, rò rỉ dầu mỡ hoặc tiếng ồn bất thường.
- Bôi trơn: Thêm dầu bôi trơn hoặc thay thế nếu cần.
- Gioăng và phớt:
- Kiểm tra: Kiểm tra gioăng và phớt để phát hiện dấu hiệu rò rỉ hoặc hư hỏng.
- Thay thế: Thay thế gioăng hoặc phớt nếu cần.
4. Kiểm tra hệ thống làm mát và bôi trơn
- Kiểm tra dung dịch làm mát: Đảm bảo rằng dung dịch làm mát còn đầy và không bị nhiễm bẩn.
- Kiểm tra bôi trơn: Đảm bảo rằng hệ thống bôi trơn hoạt động tốt và các bộ phận được bôi trơn đầy đủ.
5. Kiểm tra hiệu suất
- Kiểm tra dòng chảy và áp suất: Đảm bảo rằng bơm đang hoạt động với hiệu suất mong muốn và không có vấn đề với áp suất hoặc dòng chảy.
- Kiểm tra điện áp và dòng điện: Đảm bảo rằng điện áp và dòng điện của bơm đúng với thông số kỹ thuật.
6. Lắp ráp và kiểm tra cuối cùng
- Lắp ráp: Lắp lại các bộ phận và kiểm tra các kết nối để đảm bảo chúng được siết chặt.
- Khởi động: Khởi động bơm và quan sát hoạt động của nó để đảm bảo rằng không có dấu hiệu bất thường.
7. Ghi chép và theo dõi
- Ghi chép: Ghi lại tất cả các công việc đã thực hiện và các vấn đề phát hiện được trong quá trình bảo trì.
- Theo dõi: Theo dõi hoạt động của bơm sau khi bảo trì để đảm bảo rằng mọi thứ hoạt động tốt.
Thực hiện bảo trì định kỳ và bảo dưỡng đúng cách sẽ giúp kéo dài tuổi thọ của bơm và duy trì hiệu suất tối ưu.
Điều kiện làm việc bơm nước nằm ngang SLW-ISW50-160
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

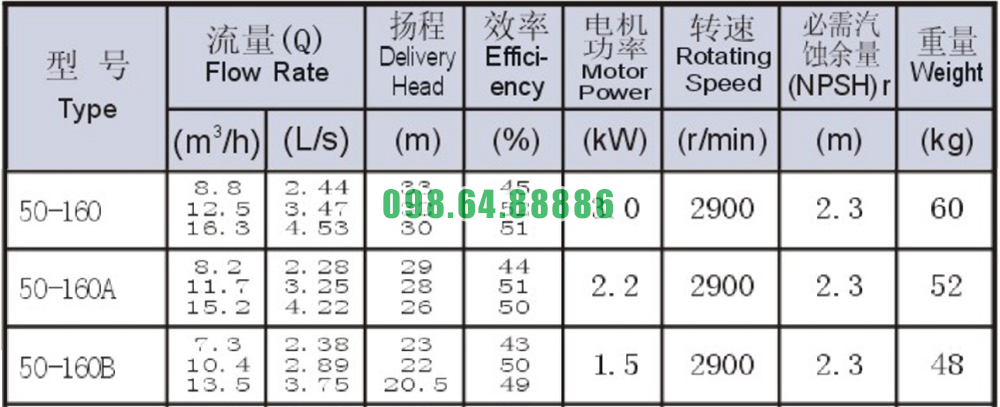

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW50-160
Đường cong hiệu suất bơm nước nằm ngang SLW-ISW50-160

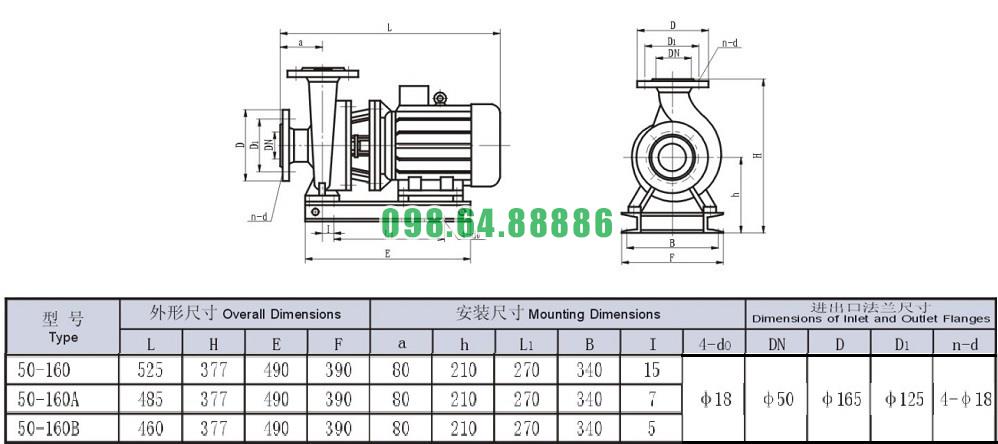

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW50-160
