Hiệu suất làm việc của bơm nước li tâm trục ngang model SLW100-ISW100-125-I lưu lượng từ 70 m3/h - 192 m3/h
Hiệu suất làm việc của bơm nước ly tâm trục ngang model SLW100-ISW100-125-I với lưu lượng từ 70 m³/h đến 192 m³/h có thể được đánh giá thông qua một số yếu tố như hiệu suất bơm, công suất tiêu thụ, và khả năng hoạt động ở các điểm lưu lượng khác nhau. Dưới đây là một phân tích chi tiết về hiệu suất làm việc của bơm này trong phạm vi lưu lượng đã nêu.
1. Hiệu suất bơm ly tâm:
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I thường được thiết kế để hoạt động hiệu quả trong phạm vi lưu lượng nhất định. Tùy vào điều kiện cụ thể của hệ thống và lưu lượng yêu cầu, bơm sẽ hoạt động ở hiệu suất tối ưu tại một điểm lưu lượng và cột áp nhất định.
Lưu lượng và cột áp:
- Lưu lượng của bơm từ 70 m³/h đến 192 m³/h, đáp ứng được nhiều yêu cầu công suất trong các ứng dụng khác nhau, từ các hệ thống cấp nước nhỏ đến lớn.
- Cột áp (đẩy cao) của bơm đạt tối đa khoảng 24m. Tại các lưu lượng khác nhau (từ 70 m³/h đến 192 m³/h), cột áp sẽ thay đổi, nhưng bơm vẫn có thể duy trì hiệu suất ổn định trong phạm vi này.
2. Mối quan hệ giữa lưu lượng và hiệu suất:
Bơm ly tâm hoạt động theo nguyên lý truyền động từ động cơ vào cánh quạt, tạo ra lực ly tâm để đẩy nước ra ngoài. Khi lưu lượng thay đổi, hiệu suất bơm cũng sẽ thay đổi, và nó đạt mức tối ưu tại một điểm lưu lượng nhất định.
Điểm hiệu suất tối ưu (Best Efficiency Point - BEP):
- Bơm ly tâm thường có Điểm Hiệu Suất Tối Ưu (BEP), là điểm mà bơm hoạt động với hiệu suất cao nhất, có ít hao hụt năng lượng nhất. Điểm này thường nằm ở giữa phạm vi lưu lượng của bơm, vì vậy bơm SLW100-ISW100-125-I có thể có BEP trong khoảng 150 m³/h đến 180 m³/h (dựa trên lưu lượng tối đa là 192 m³/h). Tại điểm này, hiệu suất bơm sẽ đạt khoảng 70%-80%, tùy thuộc vào điều kiện cụ thể của hệ thống.
Lưu lượng nhỏ hơn (70 m³/h):
- Khi bơm làm việc ở lưu lượng thấp như 70 m³/h, hiệu suất có thể giảm xuống, vì cột áp cần thiết để duy trì lưu lượng này sẽ cao hơn, dẫn đến công suất tiêu thụ tăng. Tuy nhiên, bơm vẫn có thể hoạt động ổn định, nhưng không đạt hiệu quả tối ưu về mặt tiêu thụ năng lượng.
Lưu lượng lớn hơn (192 m³/h):
- Khi bơm làm việc ở lưu lượng cao nhất, tức là 192 m³/h, hiệu suất có thể giảm dần vì bơm cần phải làm việc với lưu lượng cực đại. Lúc này, bơm có thể đối mặt với các vấn đề như độ mài mòn cao hơn, hao phí năng lượng lớn hơn, và có thể không đạt hiệu suất tối ưu. Tuy nhiên, bơm vẫn có thể duy trì hoạt động trong phạm vi này, nhưng cần phải theo dõi và kiểm tra định kỳ để đảm bảo độ bền và hiệu suất.
3. Công suất tiêu thụ và hiệu suất năng lượng:
Bơm SLW100-ISW100-125-I sử dụng động cơ có công suất 15 kW. Khi bơm hoạt động ở lưu lượng thấp hoặc cao hơn BEP, công suất tiêu thụ có thể thay đổi tùy vào hệ thống và điều kiện vận hành. Việc theo dõi và điều chỉnh công suất tiêu thụ giúp tối ưu hóa hiệu suất năng lượng.
Tiêu thụ năng lượng:
- Ở BEP (khoảng 150-180 m³/h), bơm sẽ hoạt động hiệu quả nhất và tiêu thụ năng lượng ít nhất để tạo ra lưu lượng và cột áp mong muốn.
- Ở các điểm lưu lượng thấp hoặc cao hơn BEP, tiêu thụ năng lượng có thể tăng cao hơn, do các bộ phận của bơm hoạt động không hiệu quả.
4. Các yếu tố ảnh hưởng đến hiệu suất:
Một số yếu tố có thể ảnh hưởng đến hiệu suất làm việc của bơm bao gồm:
- Lượng cặn bẩn trong nước: Nước có chứa các cặn bẩn hoặc tạp chất sẽ làm giảm hiệu suất hoạt động của bơm, vì chúng có thể làm tắc nghẽn và gây mài mòn các bộ phận bên trong.
- Độ nhớt của chất lỏng: Nếu chất lỏng có độ nhớt cao, như nước có chứa dầu hoặc chất lỏng đặc, thì bơm sẽ tiêu thụ nhiều năng lượng hơn để duy trì lưu lượng và cột áp.
- Nhiệt độ và điều kiện môi trường: Nhiệt độ cao hoặc môi trường khắc nghiệt có thể ảnh hưởng đến hiệu suất của động cơ và các bộ phận của bơm.
- Hệ thống ống dẫn: Hệ thống đường ống và các van điều khiển có thể gây ra các tổn thất áp suất, làm giảm hiệu suất bơm
Nguyên lý vận hành của bơm nước li tâm trục ngang model SLW100-ISW100-125-I lưu lượng từ 70 m3/h - 192 m3/h
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I với lưu lượng từ 70 m³/h đến 192 m³/h hoạt động theo nguyên lý ly tâm, tức là sử dụng sức quay của cánh bơm để tạo ra lực ly tâm, từ đó làm cho chất lỏng chuyển động và sinh ra áp suất. Dưới đây là nguyên lý vận hành chi tiết của bơm này:

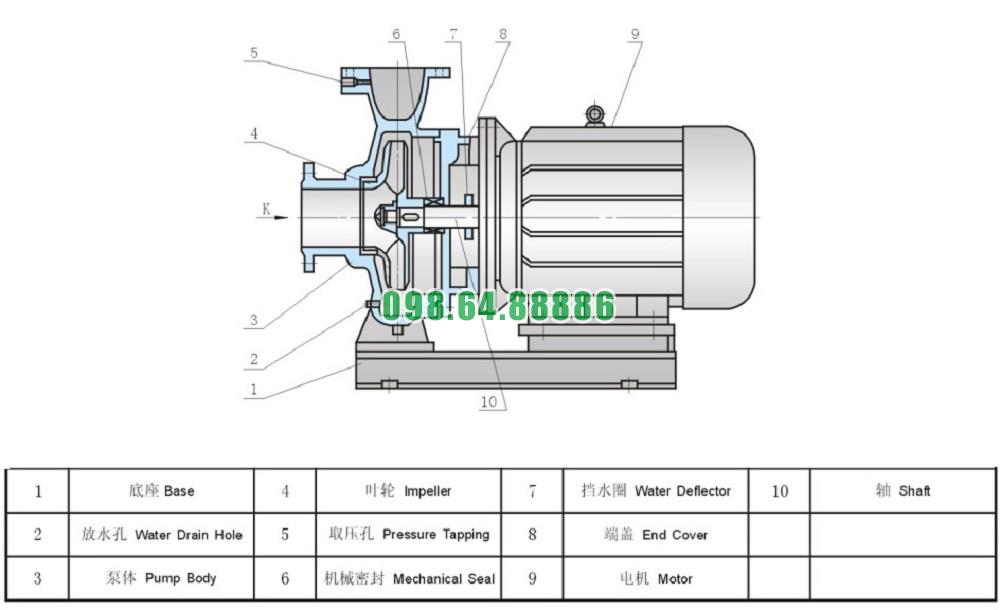

1. Cấu tạo cơ bản của bơm ly tâm trục ngang SLW100-ISW100-125-I:
- Cánh bơm: Được gắn vào trục quay và có nhiệm vụ tạo ra lực ly tâm để đẩy chất lỏng.
- Trục bơm: Là bộ phận quay của bơm, kết nối động cơ với cánh bơm.
- Vỏ bơm: Là vỏ ngoài bao quanh các bộ phận bên trong bơm, giúp dẫn hướng dòng chất lỏng từ cửa vào (suction) đến cửa ra (discharge).
- Phớt cơ học: Giúp ngăn ngừa rò rỉ chất lỏng từ bơm ra ngoài.
- Động cơ: Cung cấp động lực quay cho trục bơm.
2. Nguyên lý hoạt động của bơm ly tâm trục ngang SLW100-ISW100-125-I:
A. Lưu lượng chất lỏng vào bơm (Suction):
- Chất lỏng từ hệ thống bên ngoài (nước, dung dịch hoặc chất lỏng khác) được hút vào bơm qua cửa hút (suction) nhờ vào lực tạo ra bởi cánh bơm khi quay.
- Khi động cơ của bơm hoạt động, trục bơm quay, kéo theo các cánh bơm quay với tốc độ cao. Sự quay của cánh bơm tạo ra một vùng có áp suất thấp ở giữa cánh bơm, do đó hút chất lỏng từ hệ thống vào bơm.
B. Tạo ra lực ly tâm (Centrifugal Force):
- Khi chất lỏng vào cánh bơm, lực ly tâm sẽ được tạo ra bởi cánh bơm quay nhanh. Lực này đẩy chất lỏng ra ngoài theo phương hướng từ trục bơm ra phía ngoài vỏ bơm.
- Chất lỏng di chuyển ra ngoài theo hướng bán kính từ trục bơm, khi đó, tốc độ của chất lỏng tăng lên và áp suất cũng tăng theo.
C. Tăng áp suất và chuyển chất lỏng ra ngoài:
- Sau khi chất lỏng đi qua các cánh bơm, nó sẽ được dẫn vào phần vỏ bơm với tốc độ cao, qua đó chuyển hóa thành áp suất.
- Áp suất tạo ra giúp đưa chất lỏng ra ngoài qua cửa xả (discharge) của bơm với lưu lượng và áp suất được điều chỉnh phù hợp với yêu cầu.
D. Sự điều chỉnh lưu lượng và áp suất:
- Lưu lượng (Flow rate): Lưu lượng của bơm sẽ phụ thuộc vào các yếu tố như tốc độ quay của động cơ, chiều rộng của cánh bơm, và độ nhớt của chất lỏng. Bơm SLW100-ISW100-125-I có lưu lượng từ 70 m³/h đến 192 m³/h, và điều này có thể được điều chỉnh thông qua các van điều chỉnh lưu lượng trong hệ thống.
- Áp suất (Pressure): Bơm ly tâm tạo ra áp suất dựa trên sự kết hợp giữa tốc độ quay và hình dạng của cánh bơm. Áp suất của bơm có thể đạt tới mức yêu cầu cho ứng dụng cụ thể, giúp duy trì dòng chảy ổn định trong các hệ thống cấp nước, bơm nước hoặc hệ thống xử lý.
3. Điều kiện vận hành bơm ly tâm trục ngang SLW100-ISW100-125-I:
- Tốc độ quay: Động cơ gắn với trục bơm sẽ quay với tốc độ cố định hoặc điều chỉnh được, tùy thuộc vào yêu cầu lưu lượng và áp suất của hệ thống. Tốc độ quay càng cao, lưu lượng và áp suất tạo ra càng lớn.
- Hệ số dòng chảy và áp suất: Mối quan hệ giữa lưu lượng, áp suất và công suất là tỷ lệ thuận. Tăng lưu lượng có thể dẫn đến giảm áp suất và ngược lại, vì vậy cần phải điều chỉnh các thông số hệ thống để đạt hiệu suất tối ưu.
- Đặc tính bơm: Bơm này được thiết kế với đặc tính ly tâm, thích hợp cho các ứng dụng đẩy nước hoặc chất lỏng trong các hệ thống với yêu cầu lưu lượng lớn và áp suất không quá cao.
4. Các yếu tố ảnh hưởng đến hiệu suất hoạt động của bơm:
- Độ nhớt của chất lỏng: Các chất lỏng có độ nhớt cao sẽ làm tăng lực cản, từ đó giảm hiệu suất của bơm và yêu cầu công suất động cơ lớn hơn.
- Chiều dài và đường kính ống: Sự thay đổi trong chiều dài và đường kính của ống hút và ống xả cũng ảnh hưởng đến lưu lượng và áp suất đầu ra của bơm.
- Sự tắc nghẽn trong hệ thống: Tắc nghẽn hoặc cặn bẩn trong hệ thống có thể làm giảm hiệu suất của bơm và gây ra sự cố như giảm lưu lượng hoặc áp suất.
- Nhiệt độ của chất lỏng: Chất lỏng ở nhiệt độ cao có thể thay đổi tính chất và làm giảm hiệu suất của bơm
Điều kiện làm việc bơm nước li tâm trục ngang model SLW100-ISW100-125-I lưu lượng từ 70 m3/h - 192 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

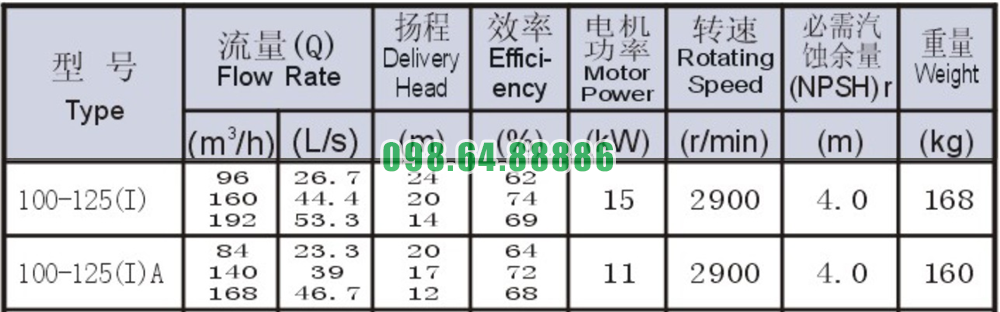

Bảng thông số kỹ thuật bơm nước li tâm trục ngang model SLW100-ISW100-125-I lưu lượng từ 70 m3/h - 192 m3/h

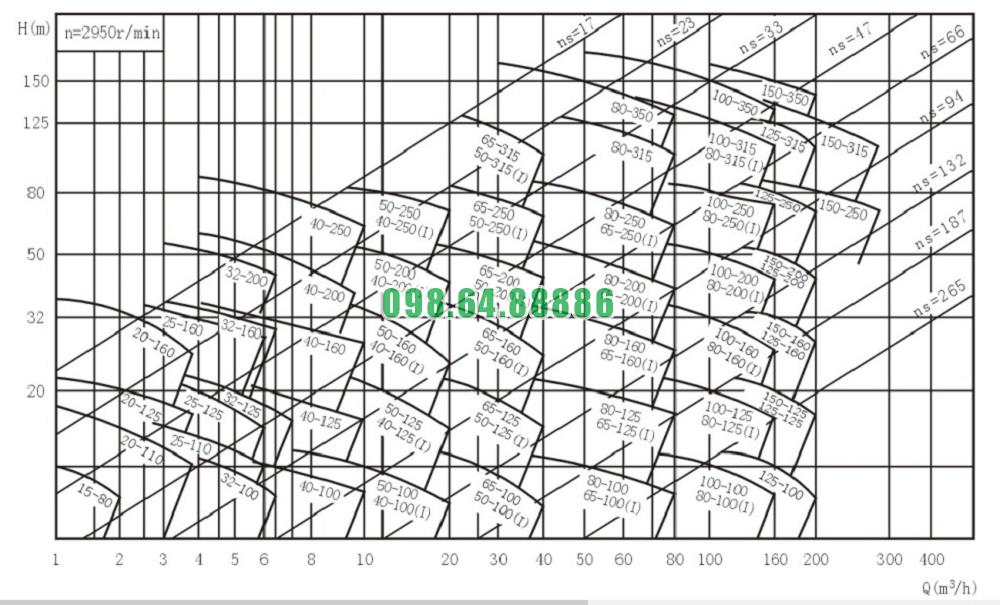

Đường cong hiệu suất bơm nước li tâm trục ngang model SLW100-ISW100-125-I lưu lượng từ 70 m3/h - 192 m3/h

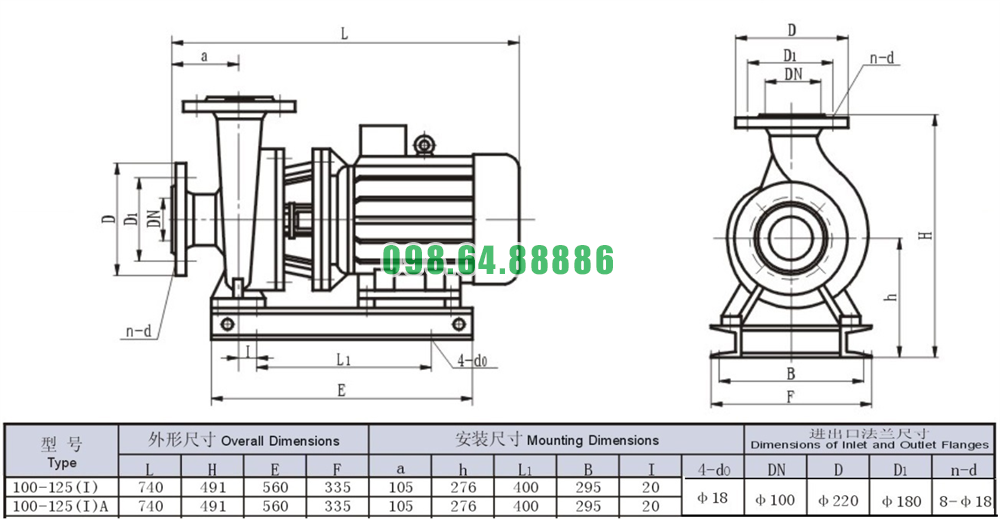

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang model SLW100-ISW100-125-I lưu lượng từ 70 m3/h - 192 m3/h
