Nguyên lý bảo vệ quá tải cho động cơ Bơm khí hóa lỏng YAB35-5
Vai trò của bảo vệ quá tải đối với động cơ Bơm khí hóa lỏng YAB35-5

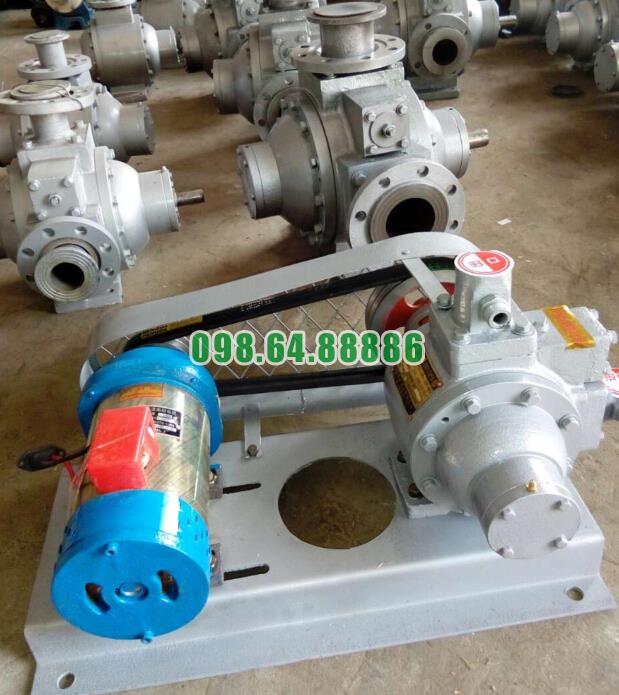

Bơm khí hóa lỏng YAB35-5 sử dụng động cơ YB160M-4 công suất 11KW, làm việc với lưu lượng 35m³/h, tốc độ quay 780r.P.m, chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0MPa. Khi vận hành trong hệ thống bơm chất lỏng dễ bay hơi như amoni lỏng, metanol, propylen oxit, benzen thô, etylen oxit hoặc butadien, động cơ phải duy trì lực quay ổn định để buồng bơm và cánh trượt hoạt động liên tục.
Nguyên lý bảo vệ quá tải cho động cơ Bơm khí hóa lỏng YAB35-5 là kiểm soát dòng điện, nhiệt độ, tải cơ học và áp suất vận hành để ngăn động cơ làm việc vượt quá giới hạn an toàn. Khi hệ thống phát hiện động cơ bị quá tải, thiết bị bảo vệ sẽ tự động ngắt mạch, cảnh báo hoặc dừng bơm nhằm tránh cháy cuộn dây, hỏng vòng bi, kẹt trục, mòn cánh trượt hoặc sự cố rò rỉ môi chất.
Nguyên nhân khiến động cơ Bơm khí hóa lỏng YAB35-5 bị quá tải
Đường xả bị nghẽn hoặc áp suất tăng cao
Một nguyên nhân phổ biến gây quá tải cho động cơ Bơm khí hóa lỏng YAB35-5 là đường xả bị nghẽn, van xả mở không đủ hoặc áp suất trong hệ thống tăng bất thường. Khi đó, buồng bơm phải làm việc nặng hơn để đẩy chất lỏng ra ngoài.
Do Bơm khí hóa lỏng YAB35-5 có áp suất làm việc 2.0MPa, nếu hệ thống vượt quá điều kiện vận hành phù hợp, động cơ 11KW sẽ phải tiêu thụ dòng điện lớn hơn để duy trì tốc độ quay. Nếu tình trạng này kéo dài, động cơ có thể nóng nhanh, giảm tuổi thọ cách điện và gây nguy cơ cháy hỏng.
Đường hút thiếu chất lỏng hoặc bơm chạy khô
Khi đường hút thiếu môi chất, van hút mở chưa đủ hoặc bồn chứa không cấp đủ chất lỏng, Bơm khí hóa lỏng YAB35-5 có thể rơi vào tình trạng chạy khô hoặc hút không ổn định. Lúc này, cánh trượt bên trong buồng bơm bị ma sát mạnh hơn, sinh nhiệt và làm tải cơ học tăng lên.
Đối với các chất lỏng dễ bay hơi, hiện tượng thiếu chất lỏng đầu hút còn có thể làm áp suất dao động, khiến động cơ phải làm việc không đều. Đây là một trong những lý do cần có hệ thống bảo vệ quá tải để dừng bơm kịp thời.
Cánh trượt hoặc buồng bơm bị kẹt
Cánh trượt của Bơm khí hóa lỏng YAB35-5 có nhiệm vụ tạo khoang hút và khoang xả trong quá trình vận hành. Nếu cánh trượt bị kẹt do cặn bẩn, tạp chất hoặc mài mòn bất thường, rotor sẽ quay nặng hơn.
Khi rotor quay nặng, động cơ YB160M-4 công suất 11KW phải tăng lực kéo để duy trì tốc độ 780r.P.m. Tình trạng này làm dòng điện tăng cao và có thể kích hoạt hệ thống bảo vệ quá tải.
Nguyên lý bảo vệ quá tải bằng dòng điện
Giám sát dòng điện làm việc của động cơ
Khi động cơ Bơm khí hóa lỏng YAB35-5 hoạt động bình thường, dòng điện tiêu thụ sẽ nằm trong giới hạn phù hợp với công suất 11KW. Nếu bơm bị kẹt, áp suất tăng cao hoặc đường ống bị nghẽn, động cơ sẽ cần nhiều điện hơn để kéo tải.
Nguyên lý bảo vệ quá tải bằng dòng điện là thiết bị bảo vệ sẽ theo dõi dòng điện cấp vào động cơ. Khi dòng điện vượt quá mức cài đặt trong một khoảng thời gian nhất định, hệ thống sẽ tự động ngắt nguồn để tránh động cơ bị nóng quá mức.
Bảo vệ động cơ khỏi cháy cuộn dây
Cuộn dây động cơ là bộ phận rất nhạy với nhiệt độ. Khi dòng điện tăng cao, cuộn dây sinh nhiệt nhiều hơn. Nếu không được ngắt kịp thời, lớp cách điện có thể bị lão hóa, chập cháy hoặc hỏng hoàn toàn.
Với Bơm khí hóa lỏng YAB35-5, bảo vệ quá tải bằng dòng điện giúp ngăn động cơ YB160M-4 làm việc quá giới hạn, đặc biệt trong các hệ thống bơm chất lỏng dễ bay hơi cần vận hành an toàn và liên tục.
Nguyên lý bảo vệ quá tải bằng rơ le nhiệt
Rơ le nhiệt phản ứng theo mức nóng của động cơ
Rơ le nhiệt là thiết bị bảo vệ thường dùng cho động cơ công nghiệp. Nguyên lý hoạt động là khi dòng điện qua động cơ tăng cao trong thời gian dài, phần tử nhiệt trong rơ le sẽ nóng lên và tác động để ngắt mạch điều khiển.
Đối với Bơm khí hóa lỏng YAB35-5, rơ le nhiệt giúp bảo vệ động cơ 11KW khỏi tình trạng quá tải kéo dài. Khi bơm gặp sự cố như áp suất xả cao, cánh trượt kẹt hoặc đường hút thiếu chất lỏng, rơ le nhiệt có thể dừng động cơ trước khi nhiệt độ tăng đến mức nguy hiểm.
Phù hợp với quá tải từ từ trong quá trình vận hành
Không phải mọi sự cố quá tải đều xảy ra đột ngột. Nhiều trường hợp động cơ bị tải nặng dần do cặn bẩn trong đường ống, cánh trượt mòn lệch, vòng bi khô dầu hoặc áp suất hệ thống tăng chậm. Rơ le nhiệt phù hợp để phát hiện dạng quá tải kéo dài này.
Nhờ đó, Bơm khí hóa lỏng YAB35-5 được bảo vệ tốt hơn trong quá trình vận hành liên tục tại nhà máy khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Nguyên lý bảo vệ quá tải bằng aptomat và khởi động từ
Aptomat bảo vệ khi dòng điện tăng bất thường
Aptomat có nhiệm vụ bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch. Trong hệ thống điều khiển Bơm khí hóa lỏng YAB35-5, aptomat giúp ngắt nguồn khi dòng điện vượt quá giới hạn an toàn.
Nếu động cơ bị kẹt trục, chập điện hoặc tải tăng đột ngột, aptomat sẽ ngắt mạch để bảo vệ động cơ và hệ thống điện. Đây là lớp bảo vệ quan trọng giúp hạn chế nguy cơ cháy nổ, đặc biệt khi bơm làm việc trong môi trường có chất lỏng dễ bay hơi.
Khởi động từ hỗ trợ đóng ngắt động cơ an toàn
Khởi động từ là thiết bị đóng ngắt nguồn cho động cơ thông qua mạch điều khiển. Khi kết hợp với rơ le nhiệt, khởi động từ sẽ tự động ngắt động cơ khi có tín hiệu quá tải.
Đối với Bơm khí hóa lỏng YAB35-5, khởi động từ giúp quá trình khởi động và dừng động cơ diễn ra an toàn hơn. Khi có sự cố quá tải, hệ thống không cần người vận hành can thiệp trực tiếp vào nguồn điện chính mà vẫn có thể dừng bơm nhanh chóng.
Nguyên lý bảo vệ quá tải thông qua áp suất hệ thống
Theo dõi áp suất xả để tránh động cơ làm việc nặng
Áp suất trong hệ thống ảnh hưởng trực tiếp đến tải của động cơ. Khi áp suất xả tăng quá cao, buồng bơm phải chống lại lực cản lớn hơn, làm động cơ tiêu thụ nhiều điện hơn.
Vì vậy, trong hệ thống sử dụng Bơm khí hóa lỏng YAB35-5, cần theo dõi áp suất làm việc 2.0MPa và chênh lệch áp suất 0.5MPa. Nếu áp suất vượt giới hạn vận hành phù hợp, hệ thống cần cảnh báo hoặc dừng bơm để tránh quá tải cho động cơ.
Van an toàn giúp giảm áp bất thường
Van an toàn hoặc van xả áp có thể được bố trí trong hệ thống để giảm áp khi đường xả bị nghẽn hoặc áp suất tăng bất thường. Khi áp suất vượt mức cho phép, van sẽ mở để xả bớt áp, giảm tải cho buồng bơm và động cơ.
Nhờ cơ chế này, Bơm khí hóa lỏng YAB35-5 hạn chế được tình trạng động cơ 11KW phải làm việc trong điều kiện áp lực quá cao. Đây là một phần quan trọng trong nguyên lý bảo vệ quá tải của toàn bộ hệ thống bơm.
Nguyên lý bảo vệ quá tải thông qua kiểm soát nhiệt độ
Phát hiện động cơ nóng bất thường
Khi động cơ YB160M-4 công suất 11KW làm việc quá tải, nhiệt độ thân động cơ sẽ tăng lên. Nếu nhiệt độ tăng liên tục, đây là dấu hiệu cho thấy động cơ đang chịu tải nặng hoặc hệ thống làm mát không hiệu quả.
Việc kiểm soát nhiệt độ giúp phát hiện sớm nguy cơ quá tải. Khi nhiệt độ vượt mức an toàn, hệ thống có thể cảnh báo để người vận hành kiểm tra hoặc dừng bơm nhằm tránh hư hỏng động cơ.
Ngăn hư hỏng do ma sát và quá nhiệt
Nhiệt độ tăng không chỉ đến từ động cơ mà còn có thể xuất hiện ở buồng bơm khi cánh trượt ma sát quá mạnh. Nếu bơm chạy khô hoặc chất lỏng cấp vào không đủ, cánh trượt và vòng đệm có thể sinh nhiệt, làm tăng tải cho động cơ.
Vì vậy, kiểm soát nhiệt độ trong quá trình vận hành Bơm khí hóa lỏng YAB35-5 giúp bảo vệ cả động cơ, cánh trượt, vòng đệm và buồng bơm.
Nguyên lý bảo vệ quá tải bằng kiểm soát lưu lượng
Lưu lượng thấp có thể báo hiệu bơm đang gặp tải bất thường
Bơm khí hóa lỏng YAB35-5 có lưu lượng thiết kế 35m³/h. Nếu lưu lượng giảm đột ngột trong khi động cơ vẫn hoạt động, có thể hệ thống đang gặp vấn đề như đường hút thiếu chất lỏng, đường xả nghẽn, cánh trượt mòn hoặc có khí trong đường ống.
Khi lưu lượng thấp nhưng động cơ vẫn phải duy trì lực quay, hiệu suất bơm giảm và nguy cơ quá tải tăng. Vì vậy, theo dõi lưu lượng là cách quan trọng để nhận biết sớm tình trạng vận hành bất thường.
Duy trì dòng chảy ổn định giúp giảm tải cho động cơ
Khi dòng chất lỏng đi qua bơm ổn định, động cơ sẽ làm việc nhẹ và đều hơn. Ngược lại, nếu dòng chảy bị giật, thiếu hoặc nghẽn, tải cơ học thay đổi liên tục, làm động cơ dễ nóng và nhanh xuống cấp.
Việc duy trì lưu lượng ổn định 35m³/h giúp Bơm khí hóa lỏng YAB35-5 vận hành hiệu quả hơn, đồng thời giảm nguy cơ kích hoạt bảo vệ quá tải.
Quy trình xử lý khi động cơ Bơm khí hóa lỏng YAB35-5 bị quá tải
Dừng bơm và kiểm tra nguyên nhân
Khi hệ thống bảo vệ quá tải tác động, không nên khởi động lại Bơm khí hóa lỏng YAB35-5 ngay lập tức. Cần kiểm tra nguyên nhân gây quá tải, bao gồm tình trạng đường hút, đường xả, van, áp suất, cánh trượt, vòng bi, động cơ và nguồn điện.
Nếu chỉ khởi động lại mà chưa xử lý nguyên nhân, động cơ có thể tiếp tục bị quá tải và hư hỏng nặng hơn.
Kiểm tra đường ống và trạng thái van
Cần kiểm tra xem van hút đã mở đủ chưa, van xả có bị đóng sai trạng thái không, đường ống 3 inch có bị tắc nghẽn không và bộ lọc có bị bẩn không. Đây là những nguyên nhân thường gặp làm tăng tải cho bơm.
Khi đường ống thông thoáng và van hoạt động đúng, động cơ 11KW sẽ vận hành ổn định hơn, hạn chế tình trạng quá tải lặp lại.
Kiểm tra cánh trượt và buồng bơm
Nếu hệ thống đường ống bình thường nhưng động cơ vẫn bị quá tải, cần kiểm tra cánh trượt và buồng bơm. Cánh trượt bị kẹt, mòn lệch hoặc có dị vật trong buồng bơm đều có thể làm rotor quay nặng.
Việc kiểm tra và vệ sinh buồng bơm giúp Bơm khí hóa lỏng YAB35-5 trở lại trạng thái vận hành ổn định, bảo vệ động cơ và kéo dài tuổi thọ thiết bị.
Lưu ý để hạn chế quá tải cho động cơ Bơm khí hóa lỏng YAB35-5
Không vận hành bơm vượt áp suất cho phép
Cần đảm bảo Bơm khí hóa lỏng YAB35-5 không làm việc vượt quá điều kiện áp suất phù hợp. Áp suất làm việc 2.0MPa và chênh lệch áp suất 0.5MPa cần được theo dõi thường xuyên trong quá trình vận hành.
Nếu áp suất tăng bất thường, cần giảm tải hoặc dừng bơm để kiểm tra, tránh để động cơ phải chịu tải quá lâu.
Không để bơm chạy khô
Chạy khô là một trong những nguyên nhân nguy hiểm gây quá tải và hư hỏng nhanh cho Bơm khí hóa lỏng YAB35-5. Trước khi khởi động, cần đảm bảo đường hút có đủ chất lỏng, van hút mở đúng và hệ thống không bị lọt khí.
Khi bơm luôn có đủ môi chất, cánh trượt được làm việc trong điều kiện ổn định hơn, giảm ma sát và giảm tải cho động cơ.
Bảo trì định kỳ động cơ và buồng bơm
Động cơ YB160M-4 công suất 11KW cần được kiểm tra định kỳ về dòng điện, nhiệt độ, tiếng ồn, độ rung và tình trạng dây điện. Đồng thời, buồng bơm, cánh trượt, vòng đệm và vòng bi cũng cần được bảo trì đúng lịch.
Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu bất thường trước khi chúng gây quá tải cho động cơ.
Nguyên lý bảo vệ quá tải cho động cơ Bơm khí hóa lỏng YAB35-5 dựa trên việc theo dõi dòng điện, nhiệt độ, áp suất, lưu lượng và tải cơ học trong quá trình vận hành. Khi các thông số vượt giới hạn an toàn, hệ thống bảo vệ sẽ ngắt động cơ hoặc cảnh báo để tránh cháy cuộn dây, hỏng cánh trượt, kẹt buồng bơm và rò rỉ môi chất.
Với động cơ YB160M-4 công suất 11KW, lưu lượng 35m³/h, tốc độ quay 780r.P.m, áp suất làm việc 2.0MPa và đường kính hút xả 3 inch, Bơm khí hóa lỏng YAB35-5 cần được trang bị và vận hành cùng hệ thống bảo vệ quá tải phù hợp.
Khi bảo vệ quá tải hoạt động đúng nguyên lý, Bơm khí hóa lỏng YAB35-5 sẽ vận hành an toàn hơn, ổn định hơn, giảm nguy cơ hư hỏng động cơ và nâng cao độ tin cậy cho toàn bộ hệ thống vận chuyển chất lỏng dễ bay hơi trong nhà máy.
