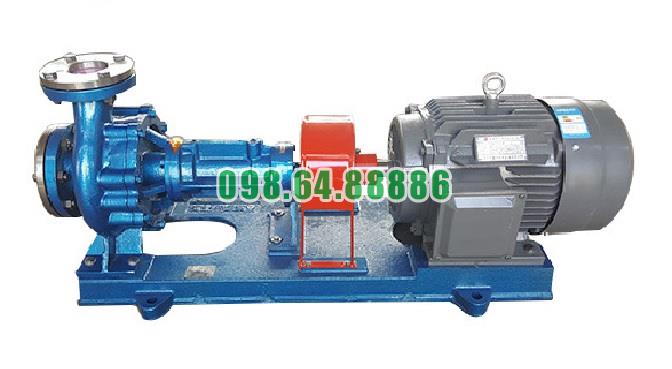

Bơm dầu truyền nhiệt chịu nhiệt cao RY125-80-200 Lưu lượng 160 m3/h, công suất 37 kW, cột áp 50 m

Bơm dầu truyền nhiệt RY125-80-200 nổi bật với hiệu suất làm việc ổn định

Bơm dầu truyền nhiệt RY125-80-200 nổi bật với hiệu suất làm việc ổn định nhờ khả năng duy trì lưu lượng, cột áp và tốc độ quay phù hợp với hệ thống tuần hoàn dầu nóng công nghiệp.

Hiệu suất vận hành phù hợp

Tại điểm làm việc 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, RY125-80-200 đạt hiệu suất khoảng 76% và sử dụng động cơ 37 kW.

Mức hiệu suất này giúp bơm đáp ứng tốt yêu cầu vận hành liên tục trong hệ thống dầu truyền nhiệt.

Duy trì dòng chảy ổn định

Bánh công tác quay ở tốc độ cao giúp tạo dòng dầu liên tục, trong khi cột áp 50 m hỗ trợ bơm thắng trở lực của đường ống, van và thiết bị.

Nhờ đó, lưu lượng được duy trì tương đối ổn định trong suốt quá trình vận hành.

Kết cấu hỗ trợ làm việc bền bỉ

Cụm trục, ổ bi và hệ thống làm kín được bố trí phù hợp với môi trường dầu nóng, góp phần giảm rung, hạn chế rò rỉ và duy trì trạng thái làm việc ổn định.

Phù hợp với hệ thống tuần hoàn liên tục

RY125-80-200 phù hợp với các hệ thống cần vận chuyển dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt, đặc biệt trong các dây chuyền công nghiệp yêu cầu lưu lượng lớn.

Bơm dầu truyền nhiệt RY125-80-200 nổi bật với hiệu suất làm việc ổn định nhờ hiệu suất khoảng 76%, lưu lượng 160 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 37 kW.

Model này phù hợp với các hệ thống dầu truyền nhiệt cần vận hành liên tục, ổn định và duy trì dòng tuần hoàn hiệu quả.

Bơm dầu truyền nhiệt RY125-80-200 có cấu tạo gồm những bộ phận chính nào?

Bơm dầu truyền nhiệt RY125-80-200 có cấu tạo gồm các cụm chính phục vụ chức năng hút, đẩy, truyền động và làm kín trong quá trình tuần hoàn dầu nóng.

Cụm thân bơm

Cụm thân bơm gồm:

• Thân bơm
• Nắp bơm

Đây là phần tạo khoang dòng chảy, dẫn dầu từ cửa hút qua bánh công tác và ra cửa xả.

Cụm rôto

Cụm rôto gồm:

• Bánh công tác
• Trục bơm
• Đai ốc hãm bánh công tác

Bánh công tác nhận chuyển động từ trục bơm để tạo lực ly tâm, giúp dầu truyền nhiệt được hút vào và đẩy ra liên tục.

Cụm ổ trục

Cụm ổ trục gồm thân ổ trục và các ổ bi. Bộ phận này có nhiệm vụ đỡ, định vị trục bơm và giúp rôto quay ổn định trong quá trình vận hành.

Cụm làm kín

Bơm sử dụng:

• Bộ chèn làm kín
• Phớt dầu cao su chịu nhiệt

Cụm làm kín giúp hạn chế rò rỉ dầu tại khu vực trục bơm khi làm việc ở nhiệt độ cao.

Cụm truyền động

Bơm được nối với động cơ thông qua khớp nối mềm kiểu ba chấu. Khớp nối có nhiệm vụ truyền mô-men từ động cơ đến trục bơm.

Bơm dầu truyền nhiệt RY125-80-200 có các bộ phận chính gồm thân bơm, nắp bơm, bánh công tác, trục bơm, ổ bi, thân ổ trục, bộ chèn làm kín, phớt dầu và khớp nối truyền động. Các bộ phận này phối hợp với nhau để bảo đảm bơm vận hành ổn định trong hệ thống tuần hoàn dầu nóng.

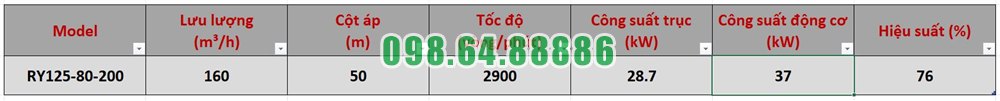

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

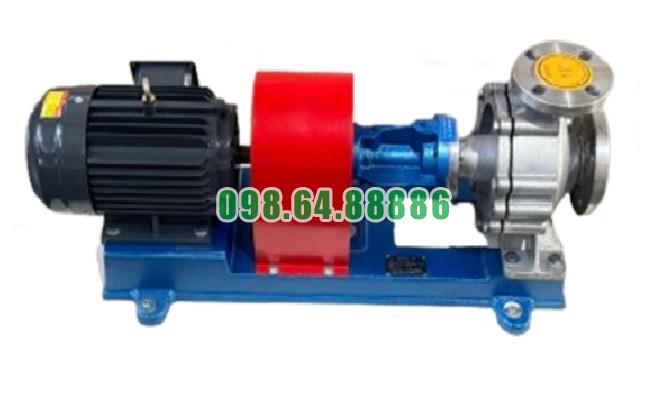

Hình ảnh thực tế bơm dầu truyền nhiệt RY
