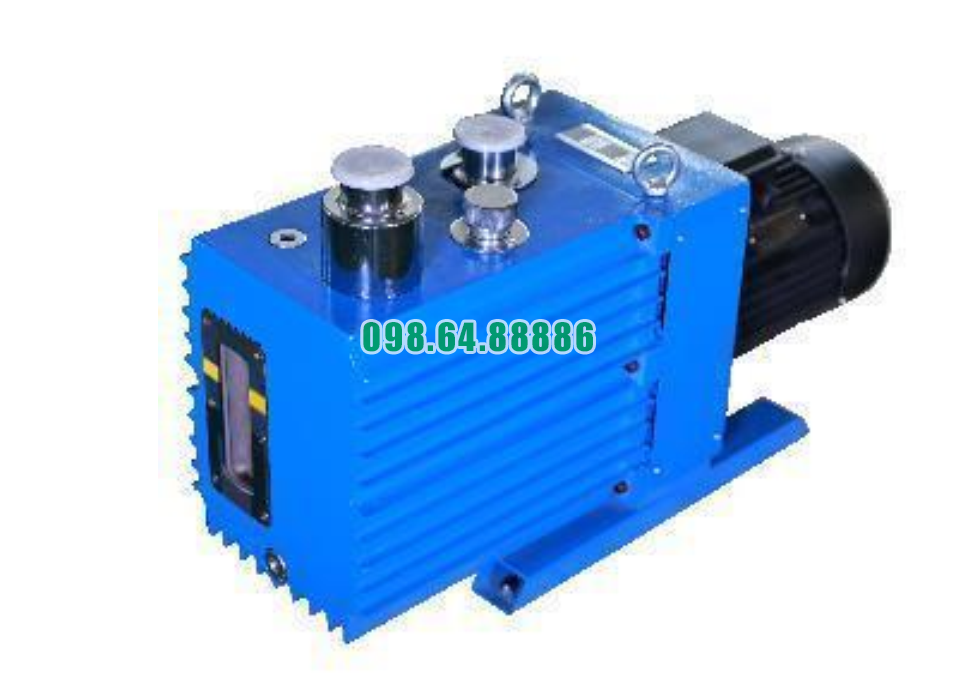

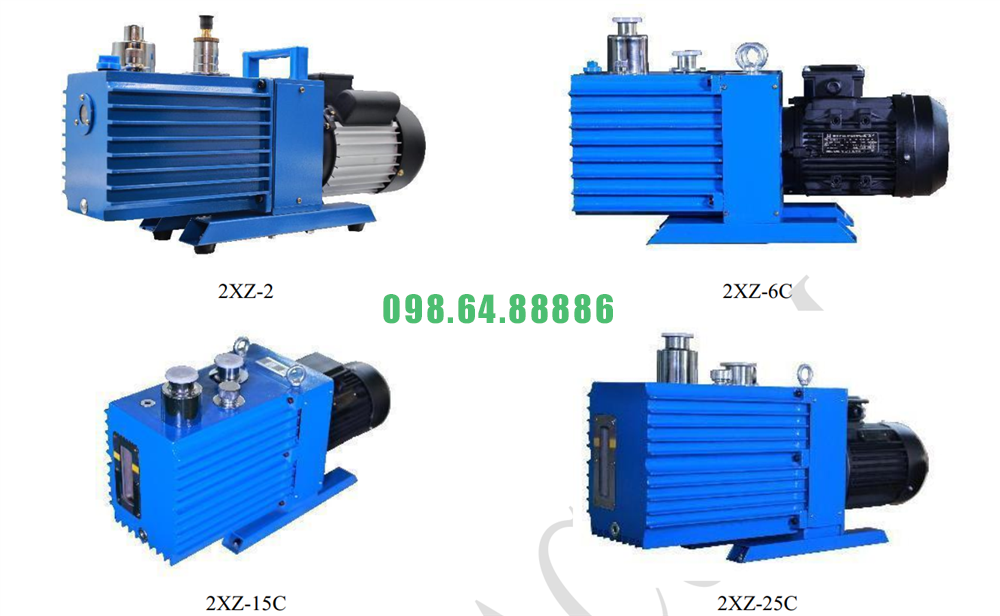

Bơm cánh gạt model 2XZ-15C

Chi tiết cấu tạo bơm chân không model 2XZ-15C

Bơm chân không model 2XZ-15C là loại bơm cánh gạt quay hai cấp, sử dụng dầu để bôi trơn – làm kín – làm mát. Cấu tạo của bơm gồm nhiều bộ phận quan trọng được thiết kế đồng bộ nhằm tạo ra chân không sâu, vận hành êm và bền bỉ trong thời gian dài.

1. Thân bơm (Housing/Body)

Thân bơm được đúc nguyên khối bằng gang hoặc hợp kim nhôm có độ bền cao. Đây là bộ phận bao bọc toàn bộ cụm rôto – cánh gạt và buồng dầu, giúp:

• Chịu lực, chịu nhiệt khi bơm hoạt động lâu

• Đảm bảo độ kín khí

• Giảm rung nhờ khối lượng và độ dày thành bơm

Bên trong thân bơm được gia công chính xác để tạo ra các khoang hút, nén và đường dẫn dầu.

2. Rôto (Rotor)

Rôto là trục quay chính của bơm, đặt lệch tâm so với lòng buồng bơm:

• Được tiện tròn chính xác

• Khoét rãnh để lắp cánh gạt

• Lắp trực tiếp với trục động cơ

Sự lệch tâm giúp tạo ra các khoang khí có thể tích thay đổi khi rôto quay – đây là cơ sở để tạo chân không.

3. Cánh gạt (Vanes)

Cánh gạt thường làm từ vật liệu composite hoặc phenolic chịu mài mòn, gắn vào rãnh rôto:

• Trượt ra vào nhờ lực ly tâm

• Ép sát thành buồng bơm để tạo khoang kín

• Chịu ma sát liên tục nhưng ít mài mòn nhờ dầu

Bơm 2XZ-15C có hai cấp nên mỗi cấp có bộ cánh gạt riêng.

4. Buồng bơm hai cấp (Two-stage Pumping Chambers)

Cấu tạo hai cấp gồm:

• Cấp 1: Hút khí thô, giảm áp ban đầu

• Cấp 2: Hút tinh, tạo độ chân không sâu hơn

Hai buồng bơm được nối liền trên cùng một trục, kết hợp tạo ra áp suất cuối thấp và lưu lượng ổn định.

5. Hệ thống bôi trơn và buồng dầu

Hệ thống dầu gồm:

• Buồng chứa dầu

• Đường dẫn dầu bôi trơn

• Rãnh hồi dầu

• Khe dầu vào hai cấp bơm

Dầu có chức năng:

• Bôi trơn cánh gạt và rôto

• Làm kín khe hở

• Giảm ma sát, giảm nhiệt

• Cuốn tạp chất ra khỏi buồng nén

Cơ chế bôi trơn áp lực giúp dầu tuần hoàn liên tục.

6. Cổng hút (Inlet Port)

Cổng hút nối với hệ thống chân không bên ngoài:

• Có ren hoặc mặt bích

• Bên trong có lưới lọc tạp chất

• Đường dẫn khí ngắn để giảm tổn thất

Cổng hút mở vào buồng bơm cấp 1.

7. Cổng xả (Outlet Port)

Cổng xả được gắn ở đầu còn lại để đưa khí nén ra ngoài:

• Đi kèm van xả (van lưỡi gà hoặc van tấm)

• Có vùng tách dầu để giảm dầu lẫn theo khí xả

• Có thể gắn bộ lọc sương dầu

Thiết kế giúp khí thoát êm và hạn chế mất dầu.

8. Van ballast khí (Gas Ballast Valve)

Trang bị trên một số phiên bản:

• Giúp xử lý khí ẩm

• Ngăn ngưng tụ hơi nước trong dầu

• Giữ độ chân không ổn định

Rất hữu ích khi hút hơi nước hoặc hơi dung môi nhẹ.

9. Động cơ dẫn động trực tiếp

Động cơ gắn liền trục bơm:

• Không dùng dây đai

• Truyền động trực tiếp → hiệu suất cao

• Giảm rung, giảm tiếng ồn

• Bền bỉ, ít bảo trì

Công suất động cơ phù hợp với lưu lượng 15 L/s của model 2XZ-15C.

10. Quạt làm mát và khe tản nhiệt

Quạt làm mát đặt ở đuôi động cơ:

• Tạo luồng khí dọc thân bơm

• Hỗ trợ tản nhiệt cho buồng dầu và buồng nén

Thân bơm có các khe tản nhiệt tăng hiệu quả làm mát.

11. Phớt trục và hệ thống làm kín

Phớt trục cao cấp giúp:

• Ngăn dầu thoát theo trục động cơ

• Ngăn khí lọt vào bơm từ phía động cơ

• Giữ áp suất ổn định trong buồng bơm

Đây là bộ phận quan trọng trong chống rò rỉ dầu.

12. Khung và chân đế giảm rung

Chân bơm có đệm cao su hoặc vật liệu giảm chấn:

• Giảm rung truyền xuống nền

• Giúp bơm hoạt động êm hơn

• Tăng độ ổn định khi chạy liên tục

Cấu tạo của bơm chân không 2XZ-15C bao gồm hệ thống cánh gạt – rôto – buồng nén hai cấp, cùng với hệ thống dầu bôi trơn – làm kín – làm mát tối ưu. Nhờ thiết kế đồng bộ giữa thân bơm, cổng hút – xả, phớt trục và động cơ truyền động trực tiếp, bơm đạt hiệu suất cao, vận hành êm và độ bền vượt trội

Giải thích cơ chế hút và nén của Bơm chân không model 2XZ-15C

Cơ chế hút: Tạo áp suất thấp nhờ buồng bơm lệch tâm

Bơm chân không model 2XZ-15C sử dụng cơ chế cánh gạt quay trong buồng bơm có thiết kế lệch tâm. Khi rotor quay, các cánh gạt trượt ra ngoài nhờ lực ly tâm, tạo thành các khoang với thể tích thay đổi. Tại vùng có thể tích lớn nhất, buồng hút được hình thành và áp suất trong khoang giảm xuống mức thấp hơn môi trường bên ngoài.

Do chênh lệch áp suất, khí từ thiết bị hoặc đường ống bên ngoài sẽ bị hút vào qua cửa hút. Quá trình này diễn ra liên tục theo từng vòng quay, đảm bảo bơm duy trì khả năng hút mạnh và ổn định.

Cơ chế nén: Thu nhỏ khoang khí để đẩy khí ra ngoài

Sau khi khí được hút vào buồng bơm, rotor tiếp tục quay và khoang chứa khí dần thu nhỏ lại. Thể tích giảm dẫn tới áp suất tăng — đây chính là quá trình nén khí.

Trong quá trình nén, dầu chân không đóng vai trò làm kín khe hở, giúp khí không rò rỉ và tạo điều kiện cho áp suất nén tăng hiệu quả. Khi áp suất trong khoang đạt đến mức đủ lớn để mở van xả, khí được đẩy ra ngoài một cách mượt mà.

Vai trò của van xả trong quá trình nén

Van xả được thiết kế để chỉ cho khí đi theo một chiều. Khi áp suất trong buồng nén vượt mức thiết kế, van mở và khí được đẩy ra ngoài. Khi rotor quay tiếp và khoang mới hình thành, van đóng lại để ngăn khí quay lại vào buồng bơm. Điều này giữ cho quá trình nén diễn ra liên tục và hiệu quả.

Sự hỗ trợ của dầu bôi trơn trong cơ chế hút – nén

Dầu chân không không chỉ để bôi trơn mà còn giúp tối ưu hai quá trình hút và nén:

• Làm kín khe hở giữa cánh gạt và buồng bơm

• Giảm ma sát để cánh gạt trượt nhẹ nhàng

• Tản nhiệt sinh ra trong quá trình nén

• Giữ độ kín, giúp đạt chân không sâu hơn

Nhờ dầu, hiệu suất hút – nén của 2XZ-15C luôn được duy trì ở mức cao và ổn định.

Duy trì chu trình hút – nén liên tục

Chu trình hút và nén diễn ra mỗi khi rotor hoàn thành một vòng quay. Nhờ tốc độ quay cao và thiết kế buồng bơm tối ưu, bơm 2XZ-15C tạo ra dòng khí hút – nén – xả liên tục, đảm bảo áp suất chân không luôn ở mức ổn định trong suốt quá trình vận hành.

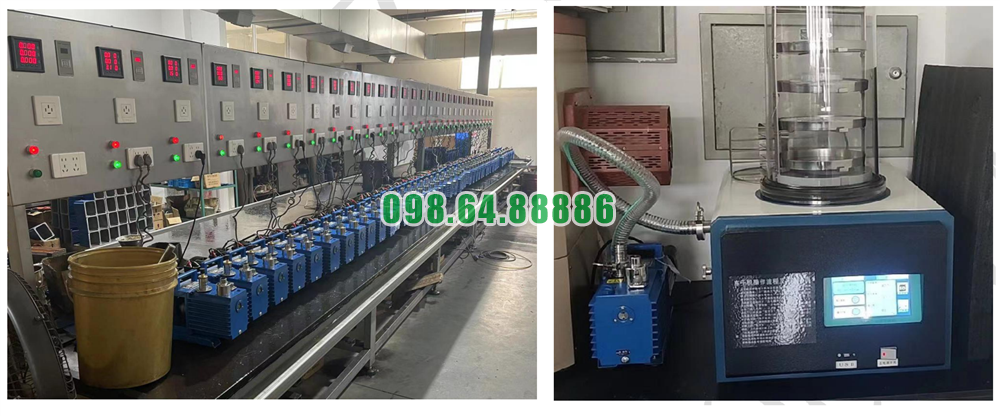

Cơ chế hút và nén của Bơm chân không model 2XZ-15C dựa trên hoạt động của rotor lệch tâm, cánh gạt trượt và hệ thống dầu bôi trơn làm kín. Nhờ sự kết hợp đồng bộ giữa việc tạo khoang hút lớn, nén khí trong khoang thu nhỏ và xả khí qua van một chiều, bơm duy trì được chân không sâu, hiệu suất ổn định và hoạt động bền bỉ. Đây chính là lý do model 2XZ-15C được ứng dụng rộng rãi trong thí nghiệm, vật liệu, điện tử và nhiều ngành công nghiệp cần chân không tin cậy.

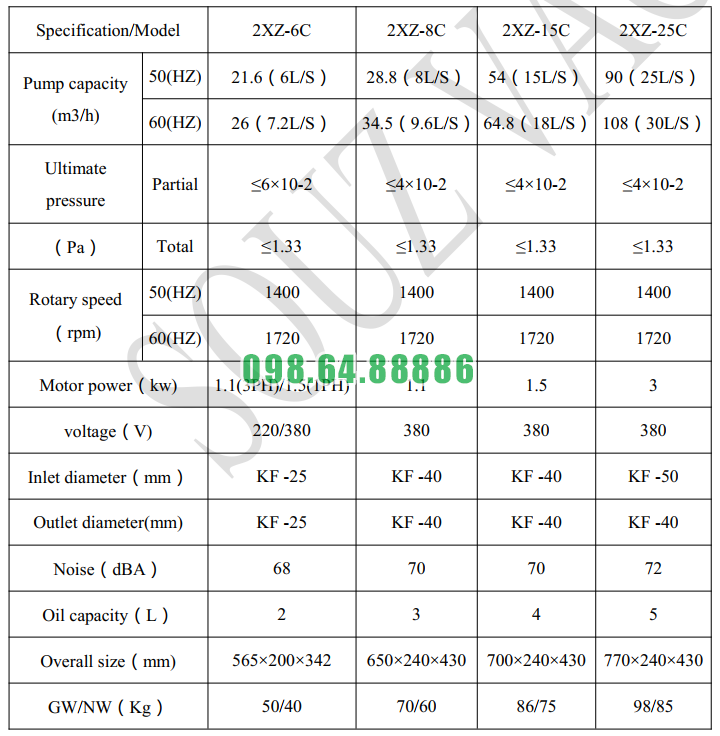

Thông số kỹ thuật của máy bơm chân không 2XZ-15C

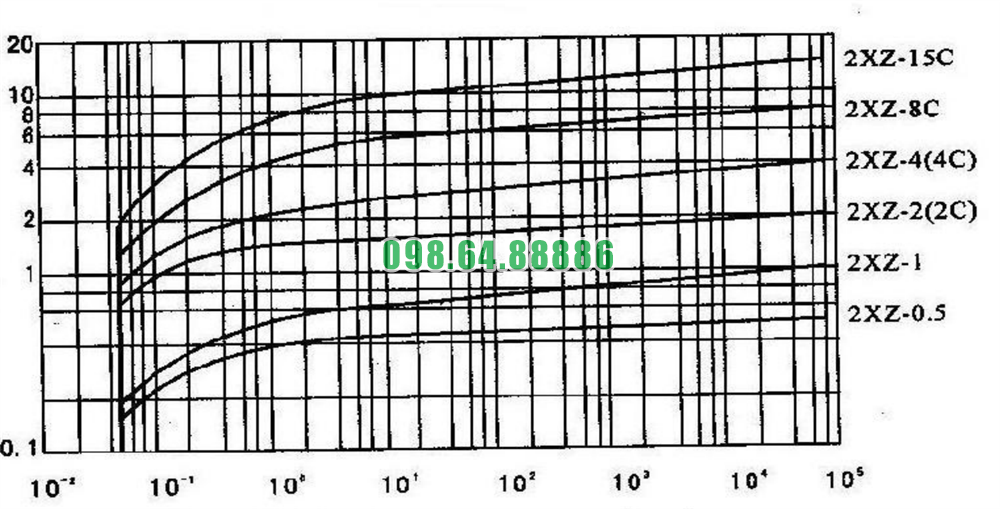

Đường cong hiệu suất của máy bơm chân không 2XZ-15C
