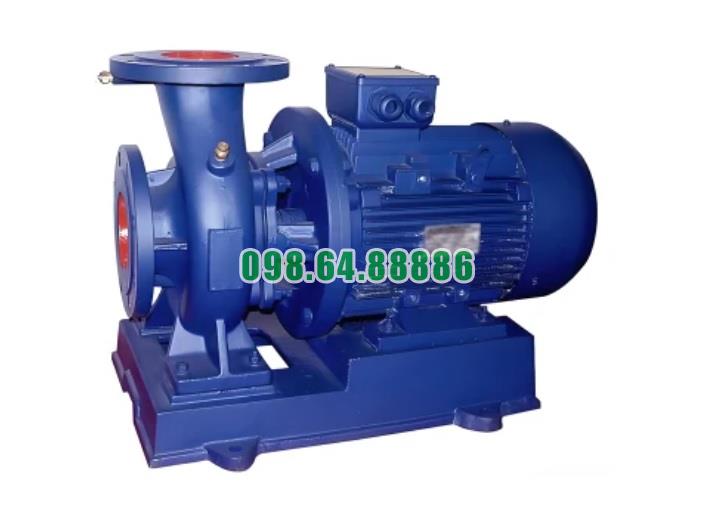

Bán bơm nước trục ngang mã SLW80-ISW80-160 động cơ 7.5 kw

Tải báo giá
• Mã SP
: SLW80-ISW80-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 35 - 65 m3/h hoặc 9.72 - 18.1 L/s, đẩy cao từ 28 - 35m, năng xuất 63 - 71%, động cơ 7.5 kw, tốc độ quay 2900 r/min, độ hút sâu 3 m, khối lượng 107 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và tính năng của bơm nước trục ngang  mã SLW80-ISW80-160 động cơ 7.5 kw

Bơm nước trục ngang mã SLW80-ISW80-160 với động cơ 7.5 kW có cấu tạo và các tính năng nổi bật phù hợp cho nhiều ứng dụng công nghiệp và dân dụng. Dưới đây là mô tả chi tiết về cấu tạotính năng của bơm này:

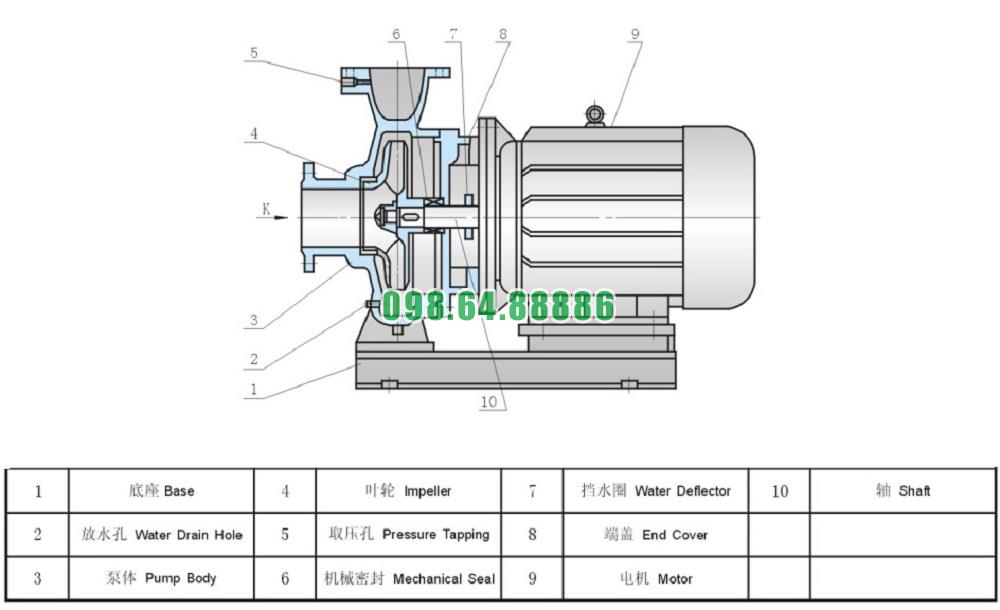

Cấu tạo của bơm SLW80-ISW80-160:

1. Thân bơm (Casing)

  • Vật liệu: Thường được làm từ thép không gỉ hoặc gang để chống ăn mòn, bảo vệ bơm khỏi tác động của nước và hóa chất.
  • Chức năng: Thân bơm chứa cánh quạt bên trong, định hướng và bảo vệ dòng chảy của chất lỏng từ cửa hút đến cửa xả.

2. Cánh quạt (Impeller)

  • Vật liệu: Cánh quạt thường làm từ thép không gỉ, gang hoặc nhựa kỹ thuật, có khả năng chịu nhiệt và chịu mài mòn tốt.
  • Chức năng: Cánh quạt quay nhờ trục động cơ, tạo ra lực ly tâm để hút nước từ cửa hút và đẩy nước ra cửa xả với áp suất cao. Đây là bộ phận chính tạo ra lực đẩy nước, quyết định hiệu suất của bơm.

3. Trục bơm (Shaft)

  • Vật liệu: Trục bơm thường làm bằng thép không gỉ hoặc hợp kim chịu mài mòn.
  • Chức năng: Trục bơm truyền động từ động cơ đến cánh quạt, giúp cánh quạt quay với tốc độ cao để tạo ra lực ly tâm.

4. Phốt cơ khí (Mechanical Seal)

  • Vật liệu: Phốt cơ khí thường làm từ gốm hoặc than chì, đảm bảo khả năng chịu mài mòn và nhiệt độ cao.
  • Chức năng: Phốt cơ khí ngăn không cho nước rò rỉ dọc theo trục bơm, bảo vệ động cơ và tăng tuổi thọ của bơm.

5. Vòng bi (Bearings)

  • Chức năng: Vòng bi giúp giảm ma sát trong quá trình trục bơm quay, bảo vệ trục bơm khỏi mài mòn và đảm bảo vận hành êm ái, không rung lắc.

6. Cửa hút và cửa xả (Inlet and Outlet)

  • Vật liệu: Thép không gỉ hoặc gang.
  • Chức năng: Cửa hút dẫn nước vào bơm, còn cửa xả là nơi nước được đẩy ra với áp suất cao sau khi qua quá trình nén của cánh quạt.

7. Đế bơm (Base Frame)

  • Chất liệu: Thường được làm từ thép hoặc gang để đảm bảo độ bền.
  • Chức năng: Đế bơm giúp cố định bơm và động cơ, giảm rung động trong quá trình hoạt động và đảm bảo bơm vận hành ổn định.

Tính năng nổi bật của bơm SLW80-ISW80-160:

1. Hiệu suất cao

  • Bơm có động cơ 7.5 kW, cung cấp đủ công suất để đạt lưu lượng lớn tối đa 65 m³/h, giúp đáp ứng nhu cầu vận chuyển nước hoặc chất lỏng nhanh chóng và hiệu quả trong các hệ thống công nghiệp, dân dụng, hoặc nông nghiệp.

2. Thiết kế nhỏ gọn, dễ lắp đặt

  • Thiết kế trục ngang giúp bơm dễ dàng lắp đặt trên mặt phẳng, không chiếm nhiều không gian. Đồng thời, bơm có thể được lắp đặt trong nhiều hệ thống khác nhau mà không cần thay đổi thiết kế.

3. Khả năng đẩy cao và hút sâu

  • Bơm có khả năng đẩy nước lên cao đến 35mhút sâu đến 3m, giúp bơm hoạt động tốt trong những điều kiện địa hình phức tạp hoặc hệ thống yêu cầu áp suất lớn.

4. Chất liệu bền bỉ, chống ăn mòn

  • Thân bơm và các bộ phận chính được làm từ thép không gỉ hoặc gang, giúp bơm chịu được các tác động ăn mòn từ môi trường nước và hóa chất, đảm bảo tuổi thọ cao.

5. Vận hành ổn định và êm ái

  • Bơm được trang bị hệ thống vòng biphốt cơ khí chất lượng cao, giúp giảm thiểu rung động và tiếng ồn trong quá trình vận hành, phù hợp với những khu vực yêu cầu độ ồn thấp như các khu dân cư, bệnh viện, hoặc nhà máy sản xuất.

6. Tiết kiệm năng lượng

  • Mặc dù động cơ có công suất cao, nhưng bơm được thiết kế để tối ưu hóa hiệu suất và tiết kiệm năng lượng, giảm chi phí vận hành lâu dài.

7. Dễ dàng bảo trì và sửa chữa

  • Với cấu trúc đơn giản và các bộ phận dễ tháo rời, việc bảo dưỡng bơm trở nên dễ dàng hơn. Các linh kiện như cánh quạt, phốt cơ khí, vòng bi có thể được thay thế nhanh chóng khi cần.

8. Ứng dụng linh hoạt

  • Bơm SLW80-ISW80-160 được sử dụng rộng rãi trong nhiều lĩnh vực, từ cấp nước sinh hoạt, xử lý nước thải, tưới tiêu nông nghiệp, đến các ứng dụng trong hệ thống làm mát công nghiệp.

Bơm nước trục ngang SLW80-ISW80-160 với động cơ 7.5 kW là một giải pháp hiệu quả cho nhiều ứng dụng yêu cầu lưu lượng lớn và áp suất cao. Cấu tạo bền bỉ và tính năng vận hành ổn định, kết hợp với khả năng chống ăn mòn và tiết kiệm năng lượng, giúp bơm trở thành lựa chọn tối ưu cho các hệ thống cấp thoát nước và ứng dụng công nghiệp khác.

Lưu ý khi sử dụng bơm nước trục ngang  mã SLW80-ISW80-160 động cơ 7.5 kw

Khi sử dụng bơm nước ly tâm trục ngang model SLW80-ISW80-160 với động cơ 7.5 kW, có một số lưu ý quan trọng giúp bơm hoạt động hiệu quả và kéo dài tuổi thọ:

1. Kiểm tra trước khi khởi động

  • Đảm bảo đầy đủ nguồn nước: Trước khi khởi động, cần đảm bảo có đủ nước trong bơm và hệ thống hút, tránh tình trạng chạy khô, vì điều này có thể gây hỏng cánh bơm và các bộ phận làm kín.
  • Kiểm tra nguồn điện: Đảm bảo rằng động cơ được kết nối với nguồn điện ổn định và đúng với thông số kỹ thuật (điện áp và dòng điện), tránh tình trạng quá tải điện.

2. Đảm bảo lắp đặt đúng cách

  • Lắp đặt vững chắc: Bơm cần được lắp đặt trên bề mặt phẳng, chắc chắn để tránh rung lắc trong quá trình hoạt động. Việc rung lắc có thể gây mòn các bộ phận hoặc hư hỏng động cơ.
  • Căn chỉnh trục: Đảm bảo rằng trục của bơm và động cơ được căn chỉnh chính xác, tránh lệch trục gây mòn vòng bi và hư hỏng hệ thống.

3. Vận hành đúng cách

  • Vận hành ở lưu lượng phù hợp: Mặc dù bơm có lưu lượng tối đa là 65 m³/h, bạn nên điều chỉnh hệ thống để bơm hoạt động ở mức lưu lượng phù hợp với yêu cầu thực tế, tránh hoạt động ở lưu lượng quá cao hoặc quá thấp, làm giảm hiệu suất và tuổi thọ của bơm.
  • Đảm bảo áp suất ổn định: Kiểm tra và duy trì áp suất trong hệ thống bơm ở mức ổn định để tránh hư hỏng cánh bơm hoặc các bộ phận khác do áp suất quá cao hoặc quá thấp.

4. Bảo trì định kỳ

  • Kiểm tra và bôi trơn vòng bi: Định kỳ kiểm tra và bôi trơn vòng bi của bơm để đảm bảo không bị mòn và hoạt động trơn tru, giảm thiểu ma sát và nhiệt độ quá cao.
  • Làm sạch hệ thống: Đảm bảo các bộ phận của bơm, như cánh bơm và ống hút, không bị tắc nghẽn bởi cặn bẩn hoặc rác thải. Việc này giúp bơm hoạt động hiệu quả và tránh hư hỏng các bộ phận bên trong.

5. Kiểm tra phớt làm kín

  • Giám sát phớt cơ khí: Phớt làm kín (mechanical seal) cần được kiểm tra định kỳ để phát hiện sớm các dấu hiệu rò rỉ hoặc hao mòn, đặc biệt khi bơm vận chuyển các loại chất lỏng có tính ăn mòn.
  • Thay thế phớt khi cần: Nếu phát hiện phớt bị hư hỏng hoặc mòn, cần thay thế ngay để tránh rò rỉ nước, gây giảm hiệu suất bơm hoặc hư hỏng các bộ phận liên quan.

6. Giám sát nhiệt độ

  • Kiểm soát nhiệt độ động cơ: Đảm bảo rằng động cơ không bị quá nhiệt trong quá trình vận hành, vì điều này có thể làm giảm tuổi thọ của động cơ. Hãy kiểm tra hệ thống làm mát và quạt gió thường xuyên để đảm bảo chúng hoạt động hiệu quả.
  • Tránh nhiệt độ chất lỏng quá cao: Khi bơm các loại chất lỏng có nhiệt độ cao, hãy đảm bảo bơm được thiết kế để chịu được nhiệt độ đó, tránh gây biến dạng hoặc hư hỏng các bộ phận bơm.

7. Vận hành ở điều kiện ổn định

  • Tránh chạy quá tải: Không nên vận hành bơm ở điều kiện quá tải, tức là vượt quá khả năng thiết kế về lưu lượng hoặc cột áp, vì điều này có thể làm hỏng động cơ và các bộ phận khác.
  • Giám sát áp suất và lưu lượng: Lắp đặt các thiết bị đo áp suất và lưu lượng để giám sát hoạt động của bơm. Điều này giúp bạn phát hiện sớm các vấn đề liên quan đến hiệu suất và thực hiện bảo trì kịp thời.

8. An toàn khi sử dụng

  • Không mở bơm khi đang hoạt động: Tuyệt đối không tháo rời hoặc mở nắp bơm khi bơm đang hoạt động để tránh nguy cơ tai nạn.
  • Sử dụng thiết bị bảo hộ: Khi bảo trì hoặc vận hành bơm, cần sử dụng các thiết bị bảo hộ như găng tay và kính bảo hộ để đảm bảo an toàn cá nhân.

Bằng cách tuân thủ những lưu ý trên, bạn sẽ giúp bơm SLW80-ISW80-160 hoạt động bền bỉ, an toàn, và duy trì hiệu suất cao trong thời gian dài

Điều kiện làm việc bơm nước trục ngang  mã SLW80-ISW80-160 động cơ 7.5 kw


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Bảng thông số kỹ thuật bơm nước trục ngang  mã SLW80-ISW80-160 động cơ 7.5 kw

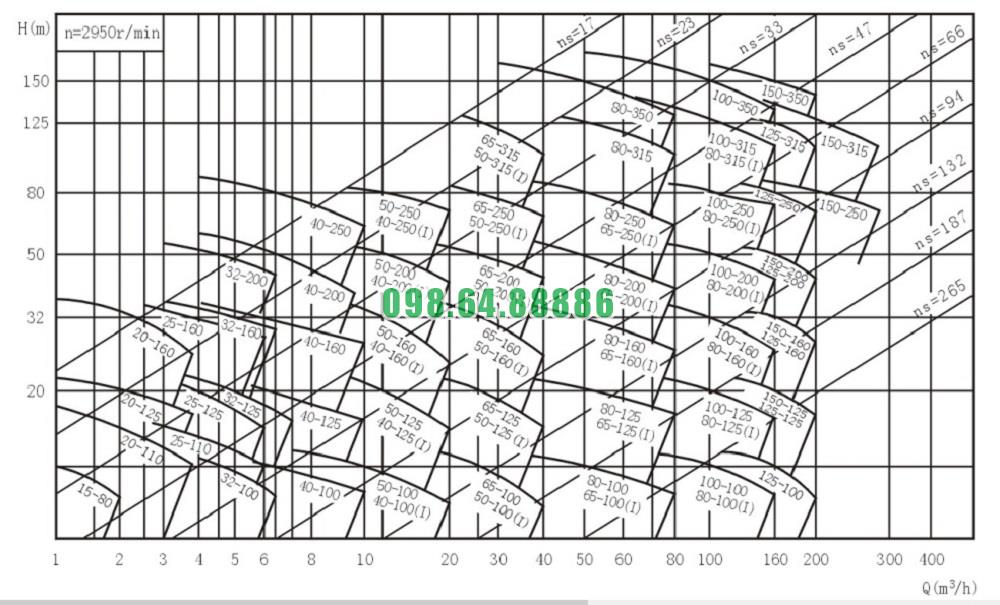

Đường cong hiệu suất bơm nước trục ngang  mã SLW80-ISW80-160 động cơ 7.5 kw

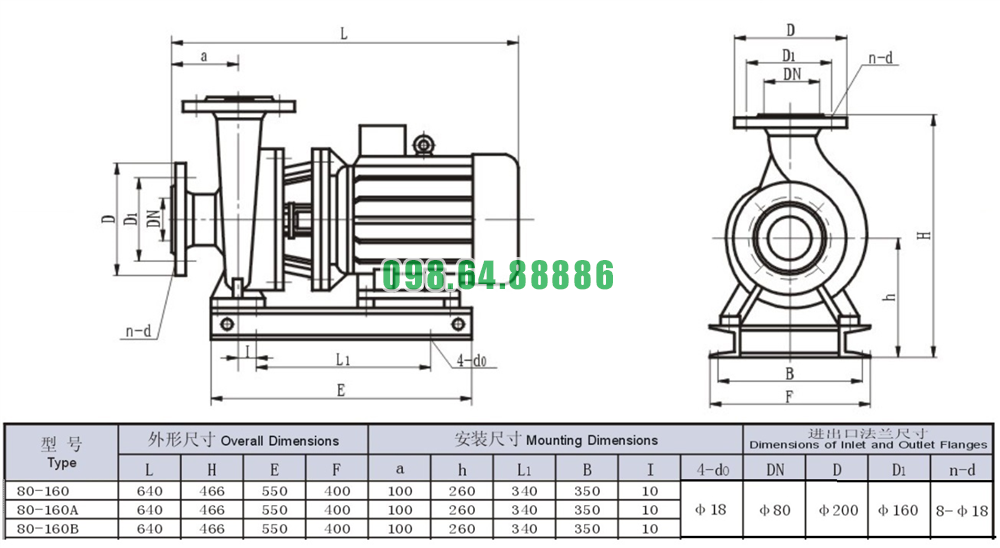

Bản vẽ cấu tạo và kích thước bơm nước trục ngang  mã SLW80-ISW80-160 động cơ 7.5 kw
